पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम

पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम

  • पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम
  • पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम
  • पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम
  • पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम
पीएलसी कंट्रोल एलईडी लाइट टेस्टर, 250V सेल्फ बैलेंस्ड लैंप स्विच एंड्योरेंस और लोड इंटीग्रेटेड टेस्ट सिस्टम
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: calibration certificate (cost optional )
मॉडल संख्या: HK1504
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 45days
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट / महीना
संपर्क करें
विस्तृत उत्पाद विवरण
नमूना जांच: 250V स्व बैलेंस्ड लैंप स्विच डिजिटल वोल्टेज मान: 0 ~ 300 वी
परिचालन दर: 3 - 40 बार डिजिटल पावर वैल्यू: 0 ~ 9kW
आउटपुट चैनल: 3 चैनल स्टेशन: 3 स्वतंत्र परीक्षण स्टेशन
हाई लाइट:

प्रकाश परीक्षण उपकरण

,

luminaire परीक्षण

पीएलसी कंट्रोल 250v सेल्फ बैलेंस्ड लैम्प स्विच एंड्योरेंस टेस्ट और लोड बॉक्स इंटीग्रेटेड टेस्ट सिस्टम

मानक: IEC60669-1: 2017 खंड 19.3 और IEC60669-2-1: 2015 खंड 19.109

तकनीकी पैमाने:

मद सामग्री
शक्ति ग्राउंड AC220V 5% / 50Hz के साथ एकल चरण
बुद्धिमान औद्योगिक नियंत्रण प्रणाली

IPC: IPC-810E

कॉन्फ़िगरेशन सॉफ़्टवेयर: E5

ऑस्किलोस्कोप: टेक्ट्रोनिक्स या एजिलेंट

अधिग्रहण मॉड्यूल: कई

  • , WDH = 600 * 500 * 1450 मिमी,

सतह इलेक्ट्रोस्टैटिक पाउडर छिड़काव

स्विच धीरज परीक्षक

स्टेशन: 3 स्वतंत्र परीक्षण स्टेशन

नियंत्रण प्रणाली: 7 इंच का रंग एलसीडी टच स्क्रीन + पीएलसी + सर्वो मोटर, इसमें एक संचार इंटरफेस है, जो ऑनलाइन उपयोग या अन्य उपकरणों (जैसे विभिन्न भार) के साथ संचार के लिए सुविधाजनक है, जिससे डेटा संग्रह और आंकड़े सक्षम होते हैं।

टेस्ट स्ट्रोक: 0.1 mm 100 मिमी, पूर्व निर्धारित किया जा सकता है

टेस्ट गति: 0.1 speed 200 मिमी / सेकंड, पूर्व निर्धारित किया जा सकता है

ऑन / ऑफ समय: 'ऑन' अवधि कुल चक्र का (25 + 5 0)% होगी और 'ऑफ' अवधि (750 -5)%, 0.1 .9 99.9 प्रीसेट हो सकता है

संचालन दर: 3 - 40 बार सेट किया जा सकता है, परीक्षण स्ट्रोक, परीक्षण गति और चालू / बंद समय सेटिंग के साथ जुड़ा हुआ है

अलार्म का पता लगाना: अंतर्निहित पहचान सर्किट, जब उत्पाद को अयोग्य घोषित किया जाता है, तो एक श्रव्य और दृश्य अलार्म होता है, और पाठ संकेत होते हैं:

1) जब स्विच बंध जाता है, तो निरंतर चालन होता है;

2) जब बिजली का झटका जलता है, तो इसे जोड़ा नहीं जा सकता है;

3) जब गिनती आती है।

लोड कनेक्शन पोर्ट: अलग-अलग टेस्ट लोड को जरूरत के अनुसार जोड़ा जा सकता है, जैसे टंगस्टन फिलामेंट लैंप लोड, बाहरी रूप से बैलेंस्ड लैंप लोड, टीवी लोड, इंडक्टिव लोड, कैपेसिटिव लोड, मोटर लोड और इतने पर।

आयाम: W1250mm × D650mm × H1150mm;

वजन: 100 किग्रा।

स्व-रोशन लैंप लोड बॉक्स

डिजिटल वोल्टेज मान: रेंज 0 ~ 300V, सटीक 0.5,

डिजिटल पावर मान: 0 ~ 9KW, सटीक 0.5

आउटपुट चैनल: 3 चैनल (दो चैनल 250W हैं और दूसरा चैनल 400W है)

स्विच रेटेड वोल्टेज: 250V ~, इनपुट वोल्टेज समायोज्य है, सभी ऑपरेटिंग मापदंडों को 250V ~ पर सेट किया जाता है, जिसमें W, I चोटी , I 2 t, और वर्तमान तरंग तरंगों को शामिल किया जाता है।

रेटेड वर्तमान 10A, 13A, 16A, 20A चार वैकल्पिक

प्रत्येक डिवाइस एक क्लोजिंग कंट्रोल डिवाइस (टच स्क्रीन सेलेक्ट "कैलिब्रेशन" फंक्शन) प्रदान करता है, हर बार 90 डिग्री के एंगल कंडक्शन में होता है, इस फंक्शन का इस्तेमाल शुरुआती इक्विपमेंट कैलिब्रेशन और मेजरमेंट वेरिफिकेशन के लिए किया जा सकता है।

पर / लंबे समय से संरक्षण समारोह के साथ, 1 ~ 99S की सुरक्षा समय पूर्व निर्धारित, शटडाउन अलार्म संरक्षण हो सकता है।

परीक्षण सिद्धांत:

IEC60669-1: 2017 और IEC60669-2-1: 2015, केवल 250V के रेटेड वोल्टेज के साथ स्विच के लिए।

लोड बॉक्स सर्किट रेक्टिफायर ब्रिज और कैपेसिटर के साथ चित्र 12 बी और क्लॉज़ 19.3 के अनुसार होगा।

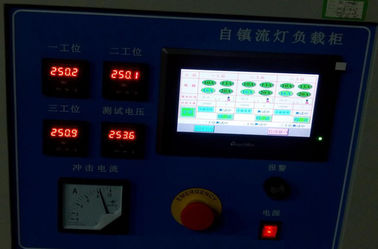

डिवाइस डिस्प्ले: मॉनिटरिंग के लिए डिवाइस पर पावर मीटर और वोल्टमीटर।

अंशांकन विधि:

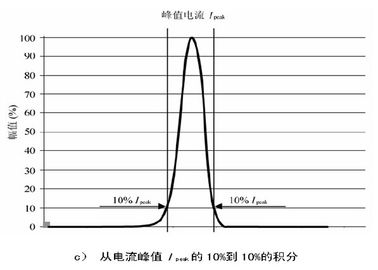

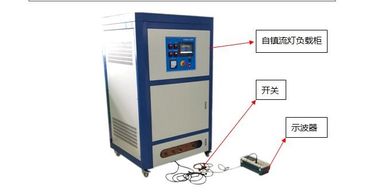

मैनुअल परीक्षण प्रक्रिया और अंशांकन विधि: स्विच नमूना लोड बॉक्स के आउटपुट टर्मिनल से जुड़ा होता है, आस्टसीलस्कप कैलिब्रेशन पोर्ट से जुड़ा होता है, और एक 0.2-स्तरीय मानक रोकनेवाला (प्रतिरोध मान 0.01 ओम) स्विच से श्रृंखला में जुड़ा होता है सर्किट और मानक अवरोधक के पार वोल्टेज को एक आस्टसीलस्कप द्वारा पढ़ा जाता है, वर्तमान (I = U / R = U / 0.01 / 100 * U), माप तरंग आरेख (GB9915) को प्राप्त करने के लिए प्रतिरोध द्वारा वोल्टेज को विभाजित करने का सूत्र। .1-2014 संदर्भ के लिए मानक तरंग) निम्नानुसार है:

मापा डेटा कंप्यूटर पर कॉपी किया जाता है, और नमूना वोल्टेज सिग्नल की गणना एक्सेल सॉफ्टवेयर द्वारा की जाती है। मापा वर्तमान मूल्य I = U / R = U / 0.01 = 100% U प्राप्त करने के लिए नमूना प्रतिरोध (0.01 ओम) द्वारा वोल्टेज को विभाजित करें।

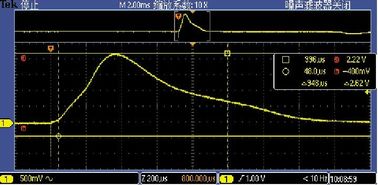

10A-100W का तरंग डेटा निम्नलिखित तालिका में दिखाया गया है:

स्थिरता और स्थिरता सुनिश्चित करने के लिए, उपरोक्त डेटा को 5 से अधिक माप (ठंड और गर्म सहित) की आवश्यकता होती है, मापा मान मानक की आवश्यकताओं के भीतर हैं।

स्वचालित परीक्षण विधि:

स्विच सैंपल को स्विच धीरज परीक्षक पर परीक्षण करने के लिए स्थापित करें, ताकि स्विच टर्मिनल स्व-बैलेंस्ड लैंप लोड बॉक्स आउटपुट टर्मिनल के साथ जुड़ा हो, और औद्योगिक कंप्यूटर सिग्नल लाइन (आस्टसीलस्कप) अंशांकन पोर्ट से जुड़ा हो। जब स्विच धीरज परीक्षक स्विच को बंद करने के लिए कमांड ड्राइव मैनिपुलेटर से जुड़ा होता है, तो सेल्फ-बलेस्टेड लैंप लोड बॉक्स द्वारा भेजी गई वर्तमान तरंग 90 ° के चरण कोण पर चालू होती है, और औद्योगिक कंप्यूटर स्वचालित रूप से वर्तमान चोटियों को इकट्ठा करता है। मैं पीक , आई 2 टी और वोल्टेज वी, और स्वचालित गणना, मानक डेटा की तुलना, एक योग्य विफलता निर्णय देता हूं।
