| भार क्षमता: | 2 * 10KVA | काउंटर: | 0 ~ 999999 |
|---|---|---|---|
| क्षमता लोड: | 70uf, 140uf, 7.3uf | लोड विधि: | प्रतिरोधक, आगमनात्मक, कैपेसिटिव |
| पावर फैक्टर: | 0.3 ~ 0.98 | स्टेशनों: | 2 स्टेशनों |
| हाई लाइट: | आईईसी परीक्षण उपकरण,आईईसी परीक्षक |
||
IEC60884 प्रतिरोधक , प्रेरक और कैपेसिटिव लोड टेस्ट उपकरण के लिए 300V लोड बॉक्स का उपयोग करें
मानक: IEC 60884-1 2013 खंड 20 और 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1 और इतने पर
अनुप्रयोग: इस उपकरण का उपयोग घरेलू और इसी तरह के निश्चित विद्युत उपकरण स्विच, प्लग और सॉकेट, ऑन-ऑफ क्षमता के लिए कपलर, ब्रेकिंग क्षमता और सामान्य ऑपरेशन जीवन परीक्षण के लिए किया जाता है।
परीक्षण का नमूना: घरेलू या समान उद्देश्य स्विच, प्लग, सॉकेट

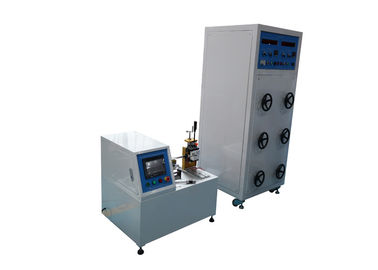

फीचर: यह डिवाइस ब्लू फ्रेमवर्क और ग्रे कवर के साथ है। इस उपकरण का शीर्ष ऑपरेशन कंट्रोल पैनल है, जिस पर विद्युत आपूर्ति को नियंत्रित करने के लिए, विद्युत क्षमता रूपांतरण के लिए और लोड प्रकार रूपांतरण के लिए स्विच होते हैं। वर्तमान और वोल्टेज के साथ-साथ बिजली, स्टार्ट और स्टॉप के बटन, अलार्म, स्टेटस इंडिकेटर लाइट वगैरह के डिस्प्ले मीटर भी हैं। नीचे आउटपुट वोल्टेज समायोजन के लिए वर्तमान समायोजन के लिए और अधिष्ठापन समायोजन के अनुसार तदनुसार knobs हैं। तीन स्टेशन हैं, प्रत्येक स्टेशन में प्रतिरोधक, प्रेरक और कैपेसिटिव लोड परीक्षण का कार्य है। ट्रांसफर स्विच द्वारा लोड टेस्ट को चुना जा सकता है। लोड बॉक्स को तेज हवा संवहन द्वारा ठंडा किया जाता है। लोड बॉक्स के नीचे टर्मिनल हैं, जिसके माध्यम से लोड बॉक्स को तार का उपयोग करके स्विच और प्लग-सॉकेट धीरज परीक्षक के साथ जोड़ा जा सकता है। परीक्षण की प्रक्रिया के दौरान, उपकरण विद्युत के साथ-साथ वर्तमान और वोल्टेज को भी आउटपुट करता है।
पैरामीटर :
| नहीं | मद | पैरामीटर |
| 1 | बिजली की आपूर्ति | AC220 60 हर्ट्ज। |
| 2 | वोल्टेज वी | रेंज 0 ~ 300V सटीकता accuracy 05%। 2d |
| 3 | वर्तमान ए | रेंज 0 ~ 40A सटीकता accuracy 05%। 2d |
| 4 | पॉवर केडब्ल्यू | रेंज 0 K 12KW, सटीकता ～ 05% |
| 5 | शक्ति तत्व | रेंज 03 से 0999 सटीकता accuracy 05%। 2d |
| 6 | लोड चयन | प्रतिरोधक, आगमनात्मक और कैपेसिटिव लोड एक में तीन, स्विचेबल |
| 7 | समाई चयन | 70uf, 140uf, 73uf वैकल्पिक |
| 8 | आउटपुट मोड | प्रत्येक शक्ति, अंतराल शक्ति वैकल्पिक |
| 9 | गणना / प्रीसेट | 0 ～ 999999 बार, प्रीसेट किया जा सकता है |
| 10 | भार क्षमता | 2 * 10KVA |
| 1 1 | आउटपुट वर्तमान सीमा | 30A, 32A से अधिक होने पर लोड स्वतः कट जाएगा |
| 12 | आउटपुट वोल्टेज की सीमा | ३००० वी से अधिक होने पर लोड स्वचालित रूप से कट जाएगा |
| 13 | वायुमण्डलीय दबाव | 80 ~ 106Kpa |
| 14 | परिवेश का तापमान | 5 ~ 40 डिग्री सेल्सियस |
| 15 | सापेक्षिक आर्द्रता | (20 ~ 90)% आरएच |
| 16 | पर्यावरण का उपयोग करें | कोई हिंसक झटकों की आवश्यकता नहीं, कोई कंपन नहीं, कोई विद्युत चुम्बकीय हस्तक्षेप नहीं, कोई धूल नहीं, कोई विस्फोटक नहीं, कोई संक्षारक गैसें नहीं, अच्छी गर्मी अपव्यय स्थान की आवश्यकता |
| 17 | आयाम तथा वजन | एल * डब्ल्यू * एच = 1200 * 760 * 1830mm, 800 किलो |
सावधानियां
ए, मशीन की बड़ी क्षमता के कारण, इसे एक अलग बिजली कनेक्शन की आवश्यकता होती है, कृपया अन्य डिवाइस के साथ समान शक्ति साझा न करें। आप बेहतर वर्तमान 60A रिसाव संरक्षण स्विच की एक श्रृंखला स्थापित करेंगे।
बी, लोड बॉक्स की बिजली की आपूर्ति जमीन के तार AC220 / 60Hz के साथ एकल चरण है।
सी, प्रत्येक नमूने के संपर्क के बीच वोल्टेज के कारण AC300Vand प्राप्त किया जा सकता है वर्तमान 30A तक हो सकता है, इसलिए, गैर-ऑपरेटर परीक्षण के दौरान नमूनों (स्विच) को नहीं छू सकता है, व्यक्तिगत सुरक्षा (सदमे) को रोकें। कृपया मुख्य डिस्कनेक्ट करें नमूनों की जगह लेते समय पावर स्विच।
डी, यह इकाई भारी गर्मी उत्पन्न करती है, लोड कैबिनेट के शीर्ष पर शीतलन प्रशंसक है, कृपया सामान्य रूप से शीतलन प्रशंसक काम रखने के लिए, मलबे को वहां न रखें।
ई, जब "परीक्षण समय" पर प्रदर्शन मूल्य परीक्षणों की पूर्व निर्धारित संख्या तक पहुँच जाता है, तो यह अलार्म और संकेत परीक्षण पूरा हो गया है, कृपया अलार्म को खाली करने के लिए "परीक्षण समय" पर "RST" दबाएँ।
