| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HDJ0008 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |

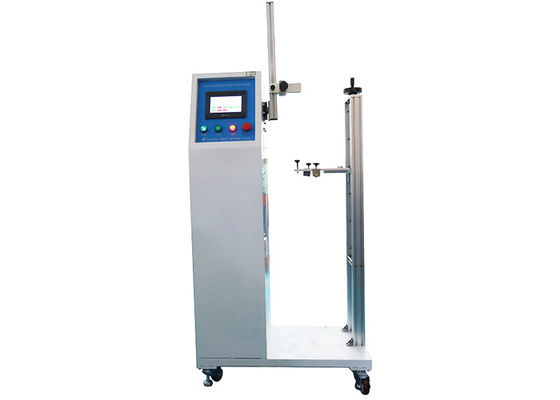

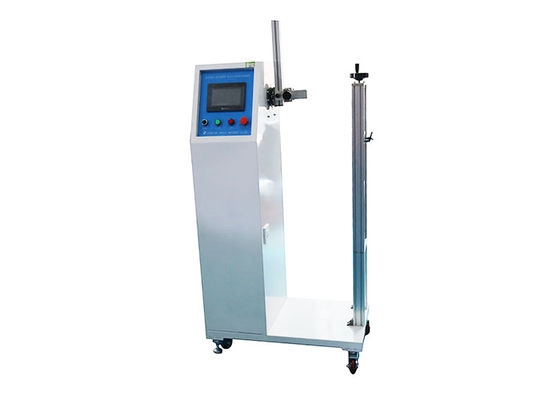

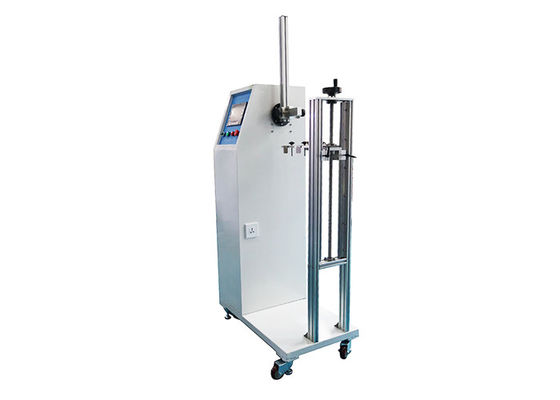

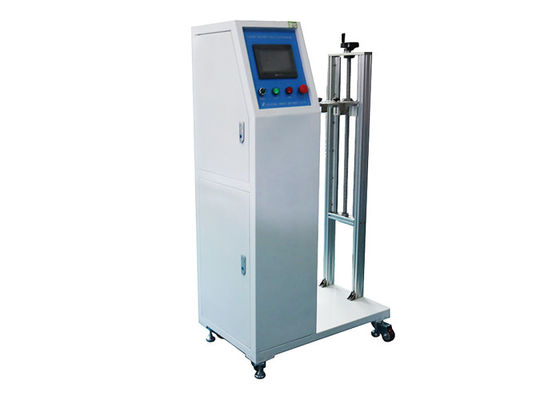

पीएलसी नियंत्रण प्रकाश समायोजन डिवाइस आईईसी 60598 क्लॉज 4.14.3 संचालित करने में आसान है
उत्पाद की जानकारी:
परीक्षण उपकरण आईईसी 60598-1 के 4.14.3 के अनुसार डिजाइन और निर्मित किया गया है, मुख्य रूप से लैंप समायोजन उपकरणों के मरोड़ के लिए उपयोग किया जाता है, और समायोज्य झुकाव और स्थिति के साथ टेबल लैंप के झुकने परीक्षण, फर्श लैंप और लैंप जो पेशेवर के लिए हैं उपयोग करें (जैसे प्लॉटर लैंप)।
परीक्षण उपकरण डिजिटल नियंत्रण प्रौद्योगिकी और ड्राइव तंत्र के साथ है।रिवर्स और बेंडिंग एंगल, स्ट्रेचिंग स्ट्रोक, रोटेशन एंगल, टेस्ट स्पीड और टेस्ट साइकल सेट किया जा सकता है।परीक्षण पूरा होने के साथ, परीक्षण गलती अलार्म समारोह।उपयोग करने और संचालित करने में आसान।
तकनीकी पैमाने:
1. परीक्षण दर सेट की जा सकती है, 0.1 से 10 गुना / मिनट तक सेट की जा सकती है।
2. झुकने वाले कोण को सेट किया जा सकता है, दोनों तरफ लंबवत रेखाओं की स्विंग रेंज
0-180°.
3. रोटेशन केंद्र की ऊंचाई: 1200 मिमी।
4. पेंडुलम की अधिकतम त्रिज्या: R500mm।
5. स्ट्रेचिंग एक्शन का अधिकतम स्ट्रोक: 0-650mm।
6. रोटेशन का एक्शन एंगल: 0-360°।
7. परीक्षण चक्र सेट किए जा सकते हैं, चक्रों की संख्या 1-999999 तक होती है।
8. फिक्स्चर परीक्षण आवश्यकताओं की मानक सीमा के भीतर विभिन्न नमूनों को पूरा कर सकते हैं।
9. ड्राइव मोटर: सर्वो मोटर।
10. नियंत्रक: मित्सुबिशी पीएलसी।
11. एचएमआई: टच स्क्रीन इंटरफेस।
12. निर्देशित पूरे अंग्रेजी इंटरफ़ेस, संचालित करने में आसान।
13. लोड: टर्मिनलों के साथ, बाहरी रूप से लोड से जुड़ा (लोड वैकल्पिक है, अतिरिक्त लागत)।
| मद | मापदंडों |
| परीक्षण दर | 0.1 से 10 गुना / मिनट, सेट किया जा सकता है |
| झुकने वाला कोण | 0-180° |
| रोटेशन केंद्र ऊंचाई | 1200मिमी |
| लोलक के परिक्रमण की अधिकतम त्रिज्या | R500mm |
| स्ट्रेचिंग एक्शन का अधिकतम स्ट्रोक | 0-650mm |
| घूर्णन का क्रिया कोण | 0-360° |
| परीक्षण चक्र | 1-999999, सेट किया जा सकता है |
| मोटर चलाएँ | सर्वो मोटर |
| एचएमआई | टच स्क्रीन इंटरफ़ेस |
| भार | टर्मिनलों के साथ, बाहरी रूप से लोड से जुड़ा (लोड वैकल्पिक है, अतिरिक्त लागत)। |
मानक विवरण:
4.14.3 उपकरणों को समायोजित करने के लिए आवश्यकताएँ नीचे दी गई हैं।
क) समायोजन के उपकरण और समायोजन के साधन, उदाहरण के लिए जोड़, उत्थापन उपकरण, समायोजन कोष्ठक या दूरबीन ट्यूब, इस प्रकार निर्मित किए जाने चाहिए कि डोरियों या केबलों को ऑपरेशन के दौरान 360° से अधिक अनुदैर्ध्य अक्ष के साथ दबाया, जकड़ा, क्षतिग्रस्त या घुमाया नहीं जाता है। .
नोट: यदि किसी ल्यूमिनेयर में एक से अधिक जोड़ हैं तो 360° की सीमा प्रत्येक जोड़ पर लागू होती है यदि वे एक साथ बहुत पास न हों।प्रत्येक मामले को उसके गुणों के आधार पर आंका जाना चाहिए।
निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है:
उपयुक्त केबल या कॉर्ड से सुसज्जित समायोजन उपकरण तालिका 4.5 के अनुसार संचालित किया जाएगा।ऑपरेशन का एक चक्र सीमा के एक चरम से दूसरे तक और वापस प्रारंभिक स्थिति में एक आंदोलन है।गति की दर डिवाइस को पर्याप्त रूप से गर्म करने का कारण नहीं बनेगी और प्रति घंटे 600 चक्र से अधिक नहीं होनी चाहिए।
इलेक्ट्रो-मैकेनिकल संपर्क प्रणालियों के लिए, यह परीक्षण 4.11.6 के विद्युत कनेक्शन परीक्षण के साथ-साथ आयोजित किया जाता है।
अनुपालन की निरीक्षण द्वारा जांच की गई है।
परीक्षण के बाद, कंडक्टर में 50% से अधिक तार नहीं तोड़े जाएंगे और न ही लचीली कॉर्ड के इन्सुलेशन, यदि कोई हो, को कोई गंभीर क्षति होगी।कॉर्ड या केबल
धारा 10 में निर्दिष्ट इन्सुलेशन प्रतिरोध और उच्च वोल्टेज परीक्षणों के अधीन किया जाएगा, और संतुष्ट करेगा।
बॉल-जोड़ों और इसी तरह, जहां क्लैम्पिंग साधनों को समायोजित किया जा सकता है, अत्यधिक घर्षण से बचने के लिए केवल हल्के से क्लैंप किए गए जोड़ों के साथ परीक्षण किया जाता है।यदि आवश्यक हो, तो परीक्षण के दौरान क्लैंपिंग क्षेत्रों को फिर से समायोजित किया जाता है।
उन उपकरणों को समायोजित करने के लिए जिनमें एक लचीली ट्यूब होती है, इस परीक्षण के लिए समायोजन की सीमा सामान्य रूप से ऊर्ध्वाधर से दोनों दिशाओं में 135 ° होती है।हालांकि, जहां अनुचित बल का उपयोग किए बिना यह समायोजन प्राप्त नहीं किया जा सकता है, लचीली ट्यूब केवल उन स्थितियों पर झुकती है जहां यह स्वयं ही रहेगी।
बी) हथियारों की पहुंच के भीतर स्थापित किए जाने वाले समायोजन के साधन के साथ ल्यूमिनेयर, ल्यूमिनेयर की स्थिरता को खराब किए बिना या निर्माण के किसी भी हिस्से के विरूपण के बिना अपने इच्छित कार्य के संचालन की अनुमति देगा, और न ही निर्दिष्ट तापमान से ऊपर के तापमान के कारण चोट का कारण होगा। तालिका 12.1 में।
12.4 के परीक्षण के दौरान सामान्य उपयोग का प्रतिनिधित्व करने और तापमान के माप के अनुसार समायोजन के माध्यम से, ल्यूमिनेयर में हेरफेर या संचालन करके अनुपालन की जाँच की जाती है।
सी) हथियारों की पहुंच के भीतर लगाए जाने वाले ल्यूमिनेयर के लिए, समायोजन के किसी भी साधन के आसपास का स्थान, प्रकाश किरण एपर्चर को छोड़कर, किसी भी दिशा में समायोजन के साधन से 5 सेमी दूर, के साधनों के लिए तापमान सीमा का पालन करेगा
समायोजन, जैसा कि तालिका 12.1 में निर्दिष्ट है।समान तापमान सीमा समायोजन के किसी भी साधन पर भी लागू होती है जो ल्यूमिनेयर लाइट बीम एपर्चर की स्थिति के बाद जलाई जाती है।
ल्यूमिनेयर लाइट बीम एपर्चर की स्थिति और 12.4 के परीक्षण के दौरान तापमान के मापन द्वारा अनुपालन की जाँच की जाती है।
