उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration Certificate (Cost Additional) |
मॉडल संख्या: | HC6205 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Customized |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 30 दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 10 सेट / महीना |
दबाव की श्रेणी: | 1KN ~ 20KN(नियंत्रित करने योग्य) | बल सहिष्णुता: | ± 1% |
---|---|---|---|
क्रश रेंज: | 0 ~ 400 मिमी | यूनिट स्विच: | किग्रा/एन/एलबी |
नाखून प्रवेश गति सीमा: | 1 ~ 80 मिमी / एस | गति सटीकता: | ± 0.1 एमएम / एस |
हाई लाइट: | 20KN बैटरी टेस्ट चैंबर,400MM बैटरी टेस्ट चैंबर |

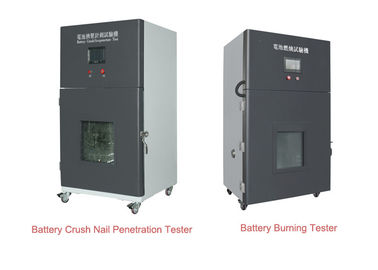

1KN ~ 20 KN PLC कंट्रोल बैटरी क्रश नेल पेनेट्रेशन 0 ~ 400MM टेस्ट चैंबर
उत्पादन जानकारी:
यह परीक्षक आईईसी 62133 क्लॉज 7.3.6,8.3.5 आईईसी 60086-4 क्लॉज 6.5.3 आईईसी 60086-1, जीबी / टी 18332.2-2001, यूएल 1612, यूएन 38.3, जीबी / टी 31241-2014 के अनुसार डिजाइन और निर्मित किया गया है। ऑन। यह पावर लिथियम बैटरी टर्मिनल का वास्तविक उपयोग वातावरण का अनुकरण करता है, जैसे क्रश में बैटरी, प्रवेश और विभिन्न क्रशिंग / प्रवेश स्थितियों में विभिन्न परिणामों की प्रतिक्रिया।
परीक्षण 20 ℃ ± 5 ℃ के पर्यावरण के तापमान के तहत होना चाहिए, ड्राफ्ट अलमारी में थर्मोकूपल (बैटरी की बड़ी सतह पर तय थर्मल जोड़े का स्पर्श बिंदु) से कनेक्ट होने वाली बैटरी डालें, 3 मिमी गैर जंग स्टेनलेस नाखून के केंद्र बिंदु में प्रवेश करें 20mm/s-80mm/s की स्पीड वाली बैटरी।
पैरामीटर:
संरचना | लंबवत दबाव संरचना के साथ लंबवत प्रकार |
इनपुट वोल्टेज | 380V 50 हर्ट्ज |
दबाव की श्रेणी | 1KN ~ 20KN (नियंत्रित करने योग्य) |
बल सहिष्णुता | ± 1% |
क्रश रेंज | 0 ~ 400 मिमी |
यूनिट स्विच | किग्रा/एन/एलबी |
नाखून प्रवेश गति सीमा | 1 ~ 80 मिमी / एस (नियंत्रित करने योग्य) |
गति सटीकता | ± 0.1 एमएम / एस |
नेल पेनेट्रेट पावर | तेल का दबाव |
परीक्षण स्थान | W300*D300*H200mm |
समग्र आयाम | W940XD780XH1620 मिमी |
अवलोकन खिड़की | 390 X 360 मिमी (20 मिमी मोटी टेम्पर्ड विस्फोट प्रूफ ग्लास) |
प्रकाश | चैम्बर इनर टॉप साइड पर प्रकाश के साथ |
आधार | 4 सार्वभौमिक पहियों और 4 फिक्सिंग कैस्टर के साथ स्थापित, मुफ्त चलने और फिक्सिंग के लिए उपलब्ध है। |
धमाका-सबूत उपकरण | वायु रिलीज फ़ंक्शन के साथ, परीक्षण के दौरान उत्पन्न होने वाली अपशिष्ट हवा को समाप्त करें;विस्फोट के सबूत और दबाव रिलीज समारोह के साथ, सुरक्षा कैबिनेट (300 * 300 मिमी) के पीछे की तरफ चुंबकीय सोखना प्रकार दबाव राहत दरवाजा, जब मजबूत हवा के झटके के साथ, राहत दरवाजा स्वचालित रूप से खुलता है, विस्फोट सदमे बल को कम करता है। |
चैंबर बॉटम | इलेक्ट्रोलाइट और प्रायोगिक मलबे के लिए अर्क प्रकार संग्रह उपकरण के साथ। |
टंगस्टन स्टील सुई |
3X100MM 10 टुकड़े 5X100MM 10 टुकड़े |
मशीन वजन | लगभग 400KG |
प्रदर्शन विधि | पीएलसी टच स्क्रीन |
IEC62133 . का मानक विवरण
7.3.6 कोशिकाओं का क्रशिंग
ए) आवश्यकताएँ
एक सेल के गंभीर क्रशिंग (उदाहरण के लिए, अपशिष्ट कम्पेक्टर में निपटान के दौरान) आग या विस्फोट का कारण नहीं बनेगा।
बी) टेस्ट
प्रत्येक पूरी तरह से चार्ज सेल को दो सपाट सतह के बीच कुचल दिया जाता है, क्रशिंग के लिए बल एक हाइड्रोलिक रैम द्वारा लगाया जाता है जो 13KN का बल लगाता है+1 केएन, क्रशिंग को इस तरह से किया जाता है जिससे सबसे प्रतिकूल परिणाम होगा, एक बार अधिकतम बल लागू होने के बाद, या मूल वोल्टेज के एक-तिहाई की अचानक वोल्टेज ड्रॉप प्राप्त हो गई है, बल जारी किया गया है।
एक बेलनाकार या प्रिज्मीय सेल को कुचलने वाले उपकरण की सपाट सतह के समानांतर अपने अनुदैर्ध्य अक्ष के साथ कुचल दिया जाता है, प्रिज्मीय कोशिकाओं के दोनों चौड़े और संकीर्ण पक्षों के लिए, सेल के एक सेकंड का परीक्षण किया जाता है, पहले की तुलना में उनके अनुदैर्ध्य अक्षों के चारों ओर 90º घुमाया जाता है। सेट ।
ग) स्वीकृति मानदंड
कोई आग नहीं, कोई विस्फोट नहीं
8.3.5 क्रश (कोशिकाएं)
ए) आवश्यकताएँ
एक सेल के गंभीर कुचलने से आग या विस्फोट नहीं होगा।
बी) टेस्ट
प्रत्येक पूरी तरह से चार्ज सेल, 8.1.2 में ऊपरी सीमा चार्जिंग तापमान पर दूसरी प्रक्रिया के अनुसार चार्ज किया जाता है, तत्काल स्थानांतरित किया जाता है और परिवेश के तापमान में दो फ्लैट सतहों के बीच कुचल दिया जाता है, कुचलने के लिए बल एक हाइड्रोलिक रैम द्वारा बल लगाया जाता है 13KN . का+1 केएन। क्रशिंग को इस तरह से किया जाता है कि सबसे प्रतिकूल परिणाम होगा। एक बार अधिकतम बल लागू होने के बाद या मूल वोल्टेज के एक तिहाई की अचानक वोल्टेज ड्रॉप की तुलना में 10% विरूपण हुआ है। प्रारंभिक आयाम, बल जारी किया जाता है (जो भी स्थिति पहले होती है वह संकेत होना चाहिए कि बल जारी किया जाना चाहिए)
एक बेलनाकार या प्रिज्मीय सेल को कुचलने वाले उपकरण की सपाट सतह के समानांतर अपने अनुदैर्ध्य अक्ष के साथ कुचल दिया जाता है। केवल प्रिज्मीय कोशिकाओं के चौड़े हिस्से का परीक्षण करें।
ग) स्वीकृति मानदंड
कोई आग नहीं, कोई विस्फोट नहीं
कृप्या यहाँ क्लिक करेंबैटरी परीक्षण उपकरण.pdf बैटरी परीक्षण उपकरणों के पूरे सेट प्राप्त करने के लिए।
