| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9903A |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |

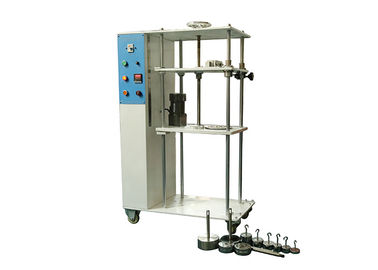

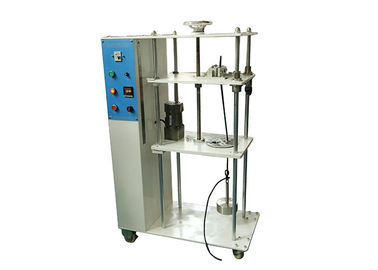

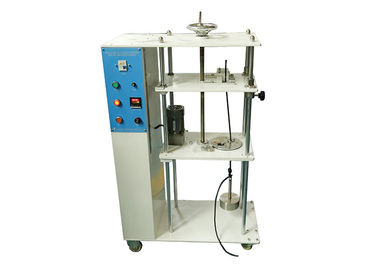

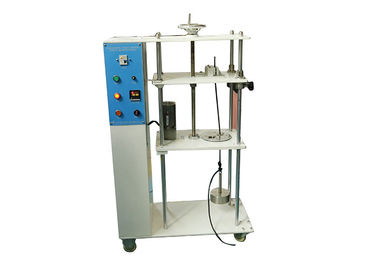

IEC60947 वायर क्लैंपिंग डैमेज टू एंड एक्सीडेंटल लूज़िंग ऑफ कंडक्टर्स फ्लेक्सियन टेस्टर 75 मिमी
उत्पाद परिचय
इस परीक्षण मशीन को तार की क्षति की डिग्री की जांच के लिए परीक्षण उपकरण भी कहा जाता है जो मानकों IEC60947-1 खंड 8.2.4.3, आकृति 1 तालिका 5 की पुष्टि करता है। इस अनुपालन का उपयोग यह निर्धारित करने के लिए किया जाता है कि क्लैम्पिंग स्क्रू टर्मिनल का डिज़ाइन और संरचना है या नहीं तार को गैर-अधिक नुकसान की आवश्यकता के साथ संवाददाता।इसके अलावा, इसका उपयोग यह जांचने के लिए भी किया जाता है कि क्लैंपिंग स्क्रू टर्मिनल सामान्य उपयोग की प्रक्रिया के दौरान तनाव को सहन कर सकता है या नहीं।
परीक्षण समय परीक्षण से पहले पूर्व निर्धारित किया जा सकता है, और परीक्षण के समय तक पहुंचने पर अलार्म के साथ अनुपालन स्वचालित रूप से बंद हो जाता है।
तकनीकी पैमाने
| आदर्श | एचसी9903ए |
| परीक्षण दर | 10±2 आरपीएम |
| गाइरेशन का व्यास | 75 मिमी |
| परीक्षण का समय | 0～9999 |
| तौल | 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 किग्रा (वजन आरोपित) |
| टेस्ट ऊंचाई | 250 ~ 500 मिमी |
| सामी छेद का व्यास | 6.5 ~ 28.6 मिमी, 12 पीसी |
| मानकों | आईईसी60998-2-2, आईईसी60947-1 |
सूचना:
(1) 9 आकार, व्यास: 6.5 मिमी, 9.5 मिमी, 13 मिमी, 14.5 मिमी, 15.9 मिमी, 19.1 मिमी, 22.2 मिमी, 25.4 मिमी और 28.6 मिमी के 18 तार झाड़ियों के साथ यह उपकरण उपकरण।
(2) टर्न टेबल सेंटर होल की त्रिज्या 38 मिमी है, उपयोगकर्ता परीक्षण नमूने के लिए परीक्षण आवश्यकताओं के अनुसार उपयुक्त तार झाड़ी का चयन कर सकता है।
(3) यदि झाड़ी का छेद काफी बड़ा नहीं है, तो तार को छेद में बाँधने की जरूरत है, एक बड़े तार की झाड़ी को बदल सकते हैं
(4) ऊंचाई (एच) ± 15 मिमी . का विचलन
तालिका 1: भार सूची
| नहीं। | वजन द्रव्यमान (किलो) | मात्रा |
| 1# | 0.2 हुक के साथ | 1 पीसी |
| 2# | 0.3 हुक के साथ | 1 पीसी |
| 3# | 0.4 हुक के साथ | 1 पीसी |
| 4# | 0.7 हुक के साथ | 1 पीसी |
| 5# | 0.7 छेद के माध्यम से | 2 पीसी |
| 6# | 0.9 हुक के साथ | 1 पीसी |
| 7# | 0.9 छेद के माध्यम से | 2 पीसी |
| 8# | 1.4 हुक के साथ | 1 पीसी |
| 9# | 2 हुक के साथ | 1 पीसी |
| 10# | 2 छेद के माध्यम से | 1 पीसी |
| 1 1# | 2.3 छेद के माध्यम से | 1 पीसी |
| 12# | 4.5 हुक के साथ | 1 पीसी |
| 13# | 4.5 छेद के माध्यम से | 1 पीसी |
| 14# | 6.8 हुक के साथ | 1 पीसी |
| 15# | 6.8 छेद के माध्यम से | 1 पीसी |
| 16# | 8 .2हुक के साथ | 1 पीसी |
तालिका 2: वजन कोलोकेशन टेबल
| आवश्यक द्रव्यमान (किलो) | मोरचा |
| 0.2 | 1# |
| 0.3 | 2# |
| 0.4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
