IEC60669-1 IEC टेस्ट उपकरण स्व बैलास्ट लैंप लोड 3 स्टेशन बॉक्स 300v ब्रेकिंग क्षमता

IEC60669-1 सेल्फ बैलास्ट लैंप लोड 3 स्टेशन बॉक्स 300v ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट

मानक: आईईसी60669-1:2017 खंड 19.3

आवेदन: यह डिवाइस हाउसहोल्ड और इसी तरह के उद्देश्य के लिए निश्चित स्विच के लिए ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट के लिए उपयुक्त है, विशेष रूप से एलईडी सर्किट को नियंत्रित करते समय स्वयं गिट्टी लैंप स्विच इलेक्ट्रिक स्ट्रेस और थर्मल स्ट्रेस टेस्ट के लिए उपयुक्त है।यह सत्यापित करने के लिए कि क्या स्विच सामान्य उपयोग, किसी भी यांत्रिक क्षति या सामान्य ऑपरेशन के तहत बिजली की थकान की विफलता, किसी भी संपर्क आसंजन घटना या दीर्घकालिक बंद या वियोग घटना का सामना कर सकता है, यह जांचने के लिए कि क्या अत्यधिक पहनने या अन्य हानिकारक परिणाम हैं।

नमूना जांच: सेल्फ बैलास्ट लैंप (SBL) स्विच

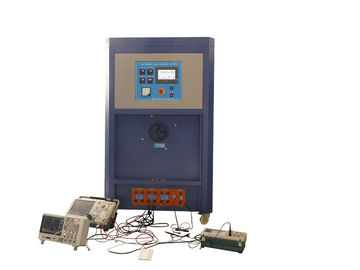

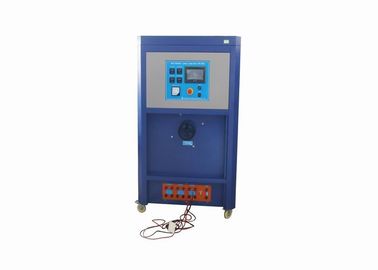

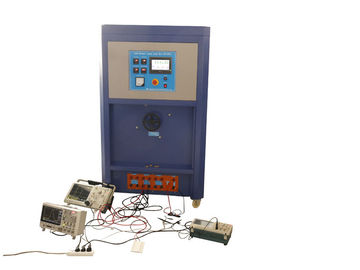

विशेषता:आयाम के बारे में: चौड़ा (800 मिमी) * गहरा (800 मिमी) * उच्च (1800 मिमी)।फ्रेम नीला है और साइड पैनल हल्के सफेद हैं।सामने के ऊपर ऑपरेशन कंट्रोल पैनल है।नियंत्रण पर पावर स्विच, उत्पाद परीक्षण वोल्टेज और पावर डिस्प्ले उपकरण, अलार्म, टच स्क्रीन इत्यादि हैं, प्रतिरोधी और कैपेसिटर लोड संयोजन, एसी संपर्ककर्ता, रिले हैं।बॉक्स के नीचे एक टर्मिनल होता है, जो तार के माध्यम से परीक्षण मशीन में उत्पाद से जुड़ा होता है, और करंट को आउटपुट करता है और निरीक्षण प्रक्रिया में लोड प्रदान करता है।

लोड डिवाइस को शिपमेंट से पहले मानक लोड स्थितियों के साथ प्रीसेट किया गया है।जब तक परीक्षण वोल्टेज को 250V ~ तक समायोजित किया जाता है, तब तक ऑपरेटर स्विच बटन को उसी रेटेड करंट के साथ दबाता है, जिसका परीक्षण किया जाना है, और इसकी रेटेड शक्ति, आवेग तरंग, I_शिखर और मैं²टी मानक की संगत आवश्यकताओं को पूरा करते हैं।

3 स्टेशन हैं और एक ही समय में 3 स्विच का परीक्षण किया जा सकता है।

मीटरिंग मोड और मीटरिंग समर्पित पोर्ट के साथ, बिल्ट-इन 90-डिग्री क्लोजिंग प्लेट, आउटपुट वेवफॉर्म को मापने में आसान, I_शिखर वर्तमान मूल्य और I²टी ऊर्जा मूल्य, उपकरण माप आवश्यकताओं के लिए मानकों को पूरी तरह से पूरा करते हैं।

डिवाइस एक वोल्टेज नियामक से लैस है, जो बाहरी वोल्टेज नियामक की आवश्यकता के बिना स्विच परीक्षण द्वारा आवश्यक 250V के वोल्टेज तक पहुंच सकता है।

मापदंडों:

1. बिजली की आपूर्ति: एकल चरण AC220V ± 5% / 50 हर्ट्ज, उपयोगकर्ता द्वारा तैयार किए गए नमूने का परीक्षण करने के लिए बिजली की आपूर्ति।

2. वोल्टेज मीटर: रेंज 0 ~ 300V, सटीक 0.5, डिजिटल डिस्प्ले

3. पावर मीटर: 0 ~ 9 किलोवाट, सटीक 0.5, डिजिटल डिस्प्ले

4. आउटपुट चैनल: 3 चैनल

5. प्रत्येक प्रीसेट स्विच रेटेड वोल्टेज 250V ~, रेटेड वर्तमान 10A, 13A, 16A, 20A चार वैकल्पिक (अनुकूलित परीक्षण वोल्टेज और परीक्षण चालू किया जा सकता है)।

6. इनपुट वोल्टेज यह सुनिश्चित करने के लिए समायोज्य है कि परीक्षण वोल्टेज 250V ~ है

7. सभी ऑपरेटिंग पैरामीटर W, I . सहित 250V~ पर सेट हैं_शिखर, मैं²टी, और वर्तमान तरंगों को दबाएं।

8. प्रत्येक डिवाइस एक क्लोजिंग कंट्रोल डिवाइस प्रदान करता है (टच स्क्रीन "माप" फ़ंक्शन का चयन करें), हर बार 90 डिग्री कोण चालन में होता है, इस फ़ंक्शन का उपयोग प्रारंभिक उपकरण अंशांकन और माप सत्यापन के लिए किया जा सकता है।

9. लंबे / लंबे सुरक्षा कार्य के साथ, 1 ~ 99S का सुरक्षा समय प्रीसेट, शटडाउन अलार्म सुरक्षा हो सकता है।

10. पर्यावरण का प्रयोग करें: तापमान 5 ~ 40 डिग्री सेल्सियस, सापेक्षिक आर्द्रता 20 ~ 90% आरएच, वायुमंडलीय दबाव 80 ~ 106kpa।कोई गंभीर कंपन नहीं, कोई विद्युत चुम्बकीय हस्तक्षेप नहीं, कोई धूल नहीं, संक्षारक गैस, अच्छा गर्मी लंपटता।
