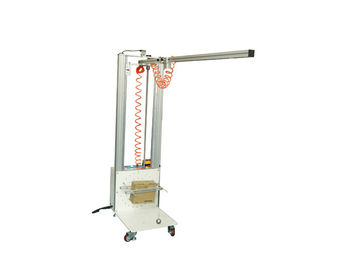

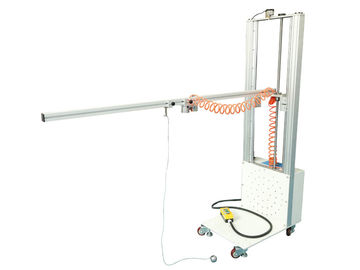

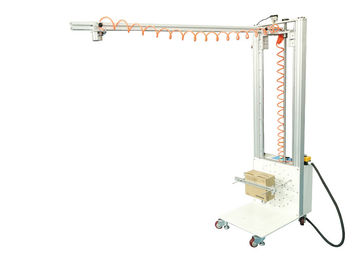

50 मिमी स्टील की गेंद ऊर्ध्वाधर / क्षैतिज प्रभाव इलेक्ट्रॉनिक नियंत्रण उपकरण आवास उपकरण IEC60598 के लिए

IEC60598 50 मिमी स्टील की गेंद ऊर्ध्वाधर और क्षैतिज प्रभाव इलेक्ट्रॉनिक नियंत्रण उपकरण आवास उपकरण के लिए

उत्पाद परिचय

यह डिवाइस IEC60598-1 Luminaires -Part 1 पर आधारित है: सामान्य आवश्यकताएं और परीक्षण खंड 4.13.4a), IEC60950-1 भाग 1:
सामान्य आवश्यकताओं खंड 4.2.5, IEC60065-1 ऑडियो, वीडियो और इसी तरह के इलेक्ट्रॉनिक उपकरण -सुरक्षा आवश्यकताओं खंड 12.1.4 अंजीर, 12.7.3.5 और अन्य मानक डिजाइन और विशेष परीक्षण उपकरणों के निर्माण, विरोधी ड्रॉप के लिए आवास उपकरणों के लिए उपयुक्त प्रभाव प्रदर्शन परीक्षण, डिवाइस ऊर्ध्वाधर ड्रॉप प्रभाव और दो स्तरों में स्विंग स्तर के प्रभाव, एक माप सटीकता, तर्कसंगत लेआउट, आसान संचालन, संस्थानों और आदर्श उपकरण की प्रयोगशाला का पता लगाने के प्रमुख निर्माताओं में हो सकता है।

तकनीकी पैमाने

1. गेंद का प्रभाव: mm50mm बेल्ट छोरों, 500, 25g,

2. केंद्र की दूरी: 0-1.5 मीटर (रस्सी की लंबाई को समायोजित करके समायोजित);

3. ड्रॉप ऊंचाई: 0.5-1.5 m समायोज्य

4. स्थानांतरण तरीका: इलेक्ट्रिक

5. क्लैम्पिंग रिलीज़ मोड: इलेक्ट्रॉनिक नियंत्रण

6. अंजीर के मानक संदर्भ के अनुसार।

ऑपरेशन की प्रक्रिया

1. परीक्षण की तैयारी:

1.1 नमूना सामान्य उपयोग की स्थिति में तय किया गया है, फर्श और दीवारों के लिए समर्थन सतह की कठोर समर्थन सतह की समर्थन सतह सुनिश्चित करें।

1.2 नमूना चयन ड्रॉप के अनुसार डिवाइस 220V बिजली की आपूर्ति से जुड़ा हुआ है: ऊर्ध्वाधर ड्रॉप या स्विंग प्रभाव।

Vertical drop test: that is falling straight down, as shown, the rope end fixed clamping, vertical ball just touched the level of the sample surface (factory default height 1500mm), 1300mm drop test carried out for just control scale drop 200mm, the drop height 1300mm, then the ball will be placed in a vertical position release magnet card. वर्टिकल ड्रॉप टेस्ट: जो सीधे नीचे गिर रहा है, जैसा कि दिखाया गया है, रस्सी अंत तय क्लैंपिंग, ऊर्ध्वाधर गेंद सिर्फ नमूना सतह के स्तर को छूती है (फैक्टरी डिफ़ॉल्ट ऊंचाई 1500 मिमी), 1300 मिमी ड्रॉप परीक्षण सिर्फ नियंत्रण स्केल ड्रॉप 200 मिमी, ड्रॉप के लिए किया गया ऊँचाई 1300 मिमी, फिर गेंद को एक ऊर्ध्वाधर स्थिति रिलीज़ चुंबक कार्ड में रखा जाएगा। Fixed wheel brakes, means for preventing movement. फिक्स्ड व्हील ब्रेक, आंदोलन को रोकने के लिए साधन।

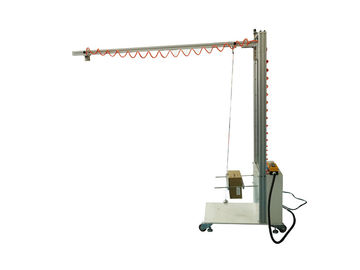

Swing impact test: The wire rope fixed at one end, the ball will be placed at the level of release magnet card, then move the hook seat, make rope Bengzhi locking hooks seat. स्विंग प्रभाव परीक्षण: एक छोर पर तय की गई तार की रस्सी, गेंद को रिलीज चुंबक कार्ड के स्तर पर रखा जाएगा, फिर हुक सीट को घुमाएं, रस्सी बेंग्ज़ी लॉकिंग हुक सीट बनाएं। Then the ball is in a free state, just contact test a vertical surface (by remote control the height of the point of impact), the ball will again be placed in a horizontal position release magnet card. तब गेंद एक स्वतंत्र अवस्था में होती है, बस एक ऊर्ध्वाधर सतह से संपर्क करें (रिमोट कंट्रोल द्वारा प्रभाव के बिंदु की ऊंचाई), गेंद को फिर से एक क्षैतिज स्थिति रिलीज चुंबक कार्ड में रखा जाएगा। Fixed wheel brakes, means for preventing movement. फिक्स्ड व्हील ब्रेक, आंदोलन को रोकने के लिए साधन।

यदि आप बाहर की ओर झूलना चाहते हैं, तो आप रॉड के छोर को outfrom से हटा सकते हैं, इसे एक दिशा में बदल सकते हैं, फिर इसे अंदर ले जा सकते हैं, रस्सी के अंत में तय क्लैंपिंग, गेंद को रिलीज चुंबक कार्ड के स्तर पर रखा जाएगा, फिर स्थानांतरित करें हुक सीट, रस्सी को सीधा करें और हुक सीट को लॉक करें, अंदर झूले के समान विधि।

2. परीक्षण ऑपरेशन:

Preparation work is done, press on the remote control to release the ball cross / vertical ball release button, proceed ball swing / vertical impact test. तैयारी का काम किया जाता है, रिमोट कंट्रोल पर बॉल क्रॉस / वर्टिकल बॉल रिलीज बटन, बॉल स्विंग / वर्टिकल इफेक्ट टेस्ट को जारी करने के लिए प्रेस करें। After the test, according to standards determined whether the sample qualified. परीक्षण के बाद, मानकों के अनुसार निर्धारित किया गया कि नमूना योग्य है या नहीं।
