| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9914D |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

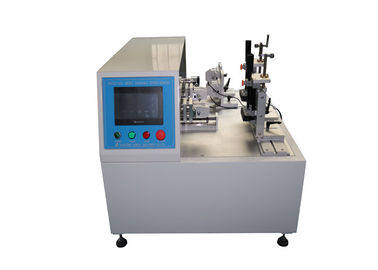

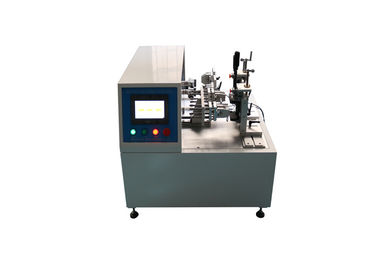

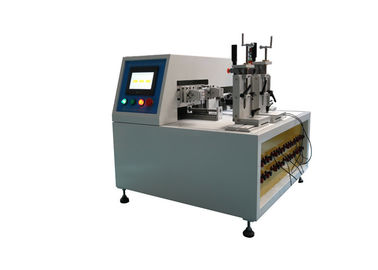

IEC60884 स्विच प्लग सॉकेट सामान्य ऑपरेशन लाइफ पीएलसी कंट्रोल 4 स्टेशन टेस्ट मशीन
उत्पाद परिचय
परीक्षण मशीन IEC60884-1 खंड 20 और 21 अंजीर 16, IEC60669-1 और आदि के अनुसार डिज़ाइन और निर्मित की गई है। यह स्विच तोड़ने की क्षमता और घरेलू और समान निश्चित विद्युत प्रतिष्ठानों के सामान्य संचालन जीवन परीक्षण के लिए लागू है, प्लग के लिए भी उपयुक्त है और सॉकेट्स की ब्रेकिंग क्षमता और घरेलू और इसी तरह के उद्देश्यों के सामान्य संचालन जीवन परीक्षण।परीक्षण उपकरण स्विच, प्लग और सॉकेट का अनुकरण करता है, फ्यूज संपर्क लंबे समय तक रोटेशन, सम्मिलन और कार्रवाई को वापस लेता है, यह आकलन करने के लिए कि क्या स्विच, प्लग और सॉकेट, फ्यूज संपर्क यांत्रिक क्षति और विद्युत थकान क्षति के सामान्य उपयोग का सामना करने में सक्षम हैं, और क्या संपर्क बिंदुओं में आसंजन घटना, लंबे समय तक बंद या डिस्कनेक्ट की गई घटना है, यह जांचने के लिए कि परीक्षण के नमूने अत्यधिक खराब हैं या अन्य हानिकारक परिणाम हैं।यह स्विच और प्लग-सॉकेट विद्युत सहनशक्ति परीक्षण के लिए विशेष परीक्षण उपकरण है।
परीक्षण उपकरण बटन स्विच, रॉकर स्विच, प्लग और सॉकेट के लिए धीरज परीक्षण कर सकते हैं।बाहरी लोड बैंक (प्रतिरोधक, आगमनात्मक और कैपेसिटिव) के साथ मिलकर लोडिंग परीक्षण की प्रक्रिया कर सकता है, इसमें एक संबंधित नियंत्रण प्रणाली है।कृपया ध्यान दें कि बाहरी लोड बैंक उपयोगकर्ता द्वारा तैयार किया जाना चाहिए।
परीक्षण मशीन एल्यूमीनियम फ्रेम, स्टेनलेस स्टील सील प्लेट से बना है, जो सर्वो मोटर और बॉल स्क्रू द्वारा संचालित है, जिसमें 7 इंच की रंगीन टच स्क्रीन, मित्सुबिशी पीएलसी नियंत्रण प्रणाली, मानवकृत ऑपरेशन इंटरफ़ेस और शक्तिशाली डिजिटल डिस्प्ले है।परीक्षण समय, चालन वर्तमान समय, परीक्षण गति, परीक्षण स्ट्रोक पूर्व निर्धारित किया जा सकता है।इसमें इलेक्ट्रिक करंट डिस्प्ले फंक्शन है जो सैंपल के कंडक्शन करंट को दिखा सकता है।पूरी टेस्ट मशीन में 2 वर्किंग स्टेशन हैं, प्रत्येक स्टेशन रैखिक स्विच और प्लग और सॉकेट को सिंक्रोनाइज़ कर सकता है।जब आसंजन या विफलता के कारण लगातार चालू या बंद होता है, तो यह अलार्म होगा और प्रयोगों की उचित संख्या रिकॉर्ड करेगा, और जब परीक्षण समय पूर्व निर्धारित मूल्य तक पहुंच जाएगा तो यह अलार्म होगा।अलार्म बजने पर परीक्षण मशीन अपने आप बंद हो जाएगी।
तकनीकी पैमाने
| पैरामीटर का नाम | पैरामीटर डेटा | टिप्पणी |
| शक्ति | एसी 220 वी, 50 हर्ट्ज | |
| कार्य केंद्र |
2 लाइनर स्टेशन; 2 घूर्णन स्टेशन। |
|
| ऑपरेशन इंटरफ़ेस | 7 इंच की टच स्क्रीन | |
| चलाने का तरीका | सर्वो मोटर | |
| नियंत्रण प्रणाली | मित्सुबिशी पीएलसी | |
| परीक्षण का समय | 0～999999 बार, प्रीसेट किया जा सकता है | |
| चालन समय | 0～999.9s, प्रीसेट किया जा सकता है | |
| विराम समय | 0～999.9s, प्रीसेट किया जा सकता है | |
| टेस्ट स्ट्रोक | रैखिक: 0 ~ 100 मिमी, समायोज्य | |
| गति नापो |
15 बार प्रति मिनट 7.5 बार प्रति मिनट प्रति मिनट 30 बार |
|
| परीक्षण का वातावरण |
वायुमंडलीय दबाव 80 ~ 106kpa; परिवेश का तापमान 5 ~ 40 ℃;सापेक्ष आर्द्रता (20 ~ 90)% आरएच;उपयोग की जगह: कोई हिंसक झटकों, कोई कंपन नहीं, कोई विद्युत चुम्बकीय हस्तक्षेप नहीं, कोई धूल नहीं, कोई विस्फोटक या संक्षारक गैस नहीं, अच्छा गर्मी लंपटता |
|
| आयाम | एल * डब्ल्यू * एच = 1300mmx800mmx600mm | |
| वज़न | 180KGS |
एहतियात
1. ऑपरेटरों को इस उपकरण का उपयोग करने से पहले निर्देशों को ध्यान से पढ़ना चाहिए, विद्युत सुरक्षा के उपयोग को समझना चाहिए और संबंधित सुरक्षा सावधानियां बरतनी चाहिए;सुरक्षा की कोई छिपी परेशानी नहीं है, इसकी पुष्टि करने से पहले परीक्षण को आगे बढ़ाएं।
2. वोल्टेज नमूना के रेटेड वोल्टेज का 1.1 गुना है, और विद्युत प्रवाह नमूना के रेटेड वर्तमान का 1.25 गुना है।कृपया संबंधित मानकों की आवश्यकताओं के अनुसार वोल्टेज और वर्तमान मूल्यों का चयन करें, या परीक्षण के नमूने क्षतिग्रस्त हो जाएंगे और व्यक्तिगत सुरक्षा दुर्घटनाएं होंगी।
3. परीक्षण नमूनों के तार जो लोड से जुड़े होते हैं, परीक्षण नमूनों की अनुमत रेटेड धारा के अनुकूल होने चाहिए।
4. आपातकालीन स्टॉप बटन को दबाने के बाद, बटन को दाईं ओर घुमाकर रीसेट किया जाना चाहिए, फिर "रीसेट" दबाएं, यदि नहीं, तो परीक्षण उपकरण काम नहीं करेगा या गलती से नहीं चलेगा।
5. जब डिवाइस विफल हो जाता है, तो कृपया बिजली बंद कर दें और फिर पुनरारंभ करें।
6. जब प्रक्रिया लोड परीक्षण, सर्किट को जोड़ने के निर्देशों का सख्ती से पालन करना चाहिए, साथ ही सुरक्षा पर ध्यान देना चाहिए।
7. प्रत्येक फिक्स्चर और क्लैंप को नियमित स्नेहन और रखरखाव की आवश्यकता होती है।
