| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9916 |
| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | L/C, T/T |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |

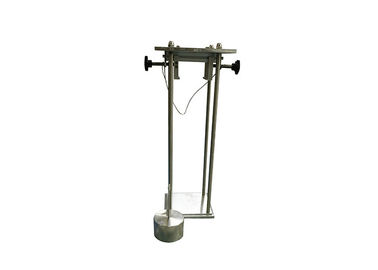

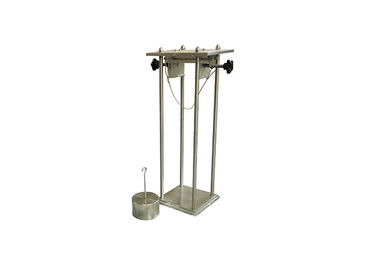

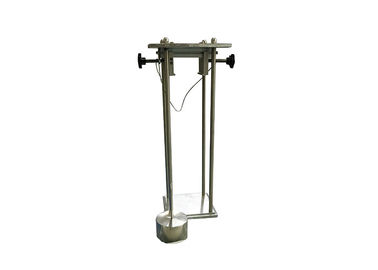

सत्यापन बल के लिए प्लग सॉकेट परीक्षक IEC60884-1 चित्रा 18 मैनुअल ऑपरेशन के लिए प्लग को वापस लेने के लिए आवश्यक है
मानक:
IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 22.1
आवेदन:
यह परीक्षण करने के लिए उपयोग किया जाता है कि सॉकेट से प्लग को खींचने की अधिकतम शक्ति और प्लग बुश से सिंगल प्लग पिन को खींचने का न्यूनतम बल आवश्यक मानक की सीमा में है या नहीं। क्लैंपिंग सिस्टम को संचालित करना आसान है।
नमूना जांच:
घरेलू या समान उद्देश्य सॉकेट ।
विशेषताएं:
शीर्ष प्लेट क्षैतिज स्थिति से ऊर्ध्वाधर अभिविन्यास तक घूमती है और क्लैंपिंग डिवाइस को शीर्ष प्लेट में घुमाया जा सकता है। ये विशेषताएं विभिन्न मानक आवश्यकताओं को पूरा करने के लिए डिवाइस को कई अलग-अलग कॉन्फ़िगरेशन में सेट करने की अनुमति देती हैं। मानक प्लग और वजन 16 ए तक रेटेड सॉकेट पर परीक्षण करने के लिए आपूर्ति की जाती है।

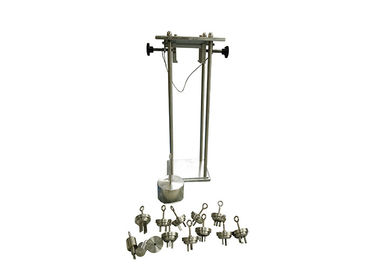

न्यूनतम निकासी बल के परीक्षण के लिए पिन गेज और उपयुक्त वजन अलग से बेचे जाते हैं। पिन गेज के आवश्यक आयाम को ग्राहक द्वारा निर्दिष्ट करने की आवश्यकता है।
खुरदरे स्टील से बने टेस्ट प्लग खुरदरे होकर 0.8 मिमी से अधिक नहीं होते हैं।
क्षैतिज से ऊर्ध्वाधर तक शीर्ष प्लेट पिवोट्स।
पैरामीटर:
| टेस्ट प्लग | कठोर स्टील से बना, टेस्ट प्लग और पिन विशिष्ट देश की प्लग और सॉकेट आवश्यकताओं के अनुसार बनाया जाना चाहिए। |
| तौल | एक जोड़ा। सुपरपोजिशन 100N प्राप्त किया जा सकता है, 1/10 परीक्षण बल के अतिरिक्त वजन द्वारा लागू बल |
| प्रचालन की विधि | मैनुअल द्वारा |
प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम निकासी बल:
| मूल्यांकन मूल्य | खम्भों की संख्या | खींचने की शक्ति (एन) | ||
| मल्टीपल प्लग पिन का अधिकतम माप गेज | सिंगल प्लग पिन का न्यूनतम माप गेज | सिंगल प्लग पिन का अधिकतम माप गेज | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| > 10A ~ 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 3 से अधिक | 70 | |||
| > 16A ~ 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| 3 से अधिक | 100 | |||
जाँचने का तरीका:
पहले उपयोग से पहले, उपयोगकर्ता को परीक्षण तंत्र का उपयोग करके और परीक्षण को पूरा करने के लिए अधिक प्रभावी और उचित के लिए प्रासंगिक मानकों से परिचित होना चाहिए।
1. अधिकतम वापसी बल का सत्यापन
a) सॉकेट-आउटलेट एक प्लेट की ए प्लेट के रूप में चित्र 18 में दिखाए गए बढ़ते प्लेट ए के लिए तय किया गया है, ताकि सॉकेट-कॉन्टैक्ट्स की कुल्हाड़ियां ऊर्ध्वाधर हों और प्लग के पिन के लिए प्रवेश छेद नीचे की ओर हो। दस बार सॉकेट-आउटलेट से डाले गए अधिकतम आकार के पिन के साथ परीक्षण प्लग करें और वापस लें।
बी) परीक्षण प्लग को सॉकेट में डाला जाता है, परीक्षण प्लग पर वजन लटकाएं।
2. न्यूनतम निकासी बल का सत्यापन
a) टेस्ट पिन गेज का चयन करें: उपयुक्त न्यूनतम प्लग पिन का चयन करना चाहिए।
ख) प्लग ग्रीस को साफ़ करने के लिए degreasing एजेंट का उपयोग करें। जैसे: ट्राइक्लोरोएथीलीन या पेट्रोलियम ईथर (आवश्यक सुरक्षात्मक उपायों की आवश्यकता होनी चाहिए)।
ग) सॉकेट-आउटलेट को चित्र 18 में दिखाए गए डिवाइस के लिए तय किया गया है। परीक्षण पिन गेज को धीरे-धीरे सम्मिलन आस्तीन में डाला जाता है, सॉकेट-संपर्क के अक्षों को लंबवत बनाते हैं और प्लग चेहरे के पिन के लिए प्रवेश छेद नीचे की ओर होते हैं। ।
3. योग्यता का मूल्यांकन
1. अधिकतम निकासी बल का अनुप्रयोग: प्लग को सॉकेट से अलग किया जाता है, जिसे योग्य माना जाता है।
2. न्यूनतम निकासी बल का आवेदन: गेज 30 एस के भीतर संपर्क विधानसभा से गिर नहीं जाएगा, फिर योग्य के रूप में आंका गया।
