| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9917 |
| एमओक्यू: | 1 Set |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | L/C, T/T |
| आपूर्ति करने की क्षमता: | 30 set per month |

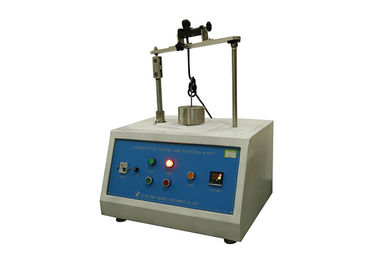

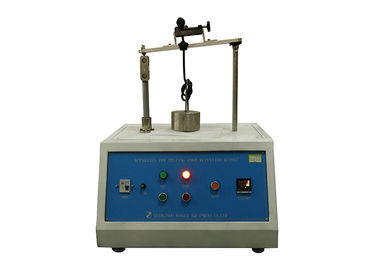

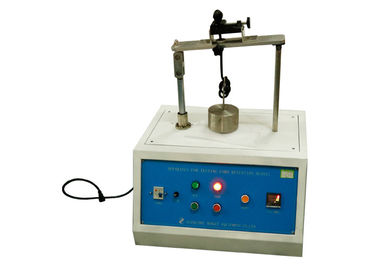

IEC60884-1 चित्रा 20 सिंगल स्टेशन के लचीले केबलों के लिए कॉर्ड अवधारण के परीक्षण के लिए उपकरण
मानक:
IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 23.2, आंकड़ा 20
आवेदन:
यह पुन: उपयोग करने योग्य प्लग के परीक्षण के लिए है और रिवाइंड पोर्टेबल सॉकेट-आउटलेट को कॉर्ड एंकोरेज के साथ प्रदान किया जाएगा ताकि कंडक्टरों को खिंचाव से राहत मिले, जहां वे टर्मिनलों से जुड़े होते हैं और उनके कवर को घर्षण से संरक्षित किया जाता है। मशीन परीक्षण शुरू होने के बाद स्वचालित रूप से संचालित होती है, यह समय की सेटिंग संख्या तक पहुंचने के बाद काम करना बंद कर देगी।
नमूना जांच:
गैर- rewable प्लग और सॉकेट-आउटलेट, rewable प्लग और सॉकेट-आउटलेट।
पैरामीटर:
| बिजली की आपूर्ति | एसी 220V 50 हर्ट्ज |
| तौल | 10 एन * 1, 60 एन * 1, 20 एन * 2 |
| परीक्षण की दर | 60 बार / मिनट |
| परीक्षण बार | 0-9999, प्रीसेट। डिफ़ॉल्ट 100 बार। |
| कॉर्ड झाड़ियों | 5 टुकड़े (pieces6 मिमी, mm8 मिमी, ,10 मिमी, ,12 मिमी, mm16 मिमी) |
| कार्य का आघात | 35 मिमी |
लचीला केबल के लिए पुल बल:
| लचीला केबल का रेटेड वर्तमान (ए) | लचीली केबल (V) का रेटेड वोल्टेज | तन्य बल |
| 2.5 | - | 50 |
| 2.5 ～ 16 | <250 | 60 |
| 2.5 ~ 16 | > 250 | 80 |
| > 16 | - | 100 |
डोरियों के प्रवेश द्वार के लिए टेबल
| प्लग या पोर्टेबल सॉकेट-आउटलेट का रेटेड वर्तमान | खम्भों की संख्या | डोरियों के प्रवेश छेद के लिए अनुमेय व्यास | |
| 2.5 | - | 6 | - |
| 10 | 2 3 4 5 | 5 6 8 9 | 8 10 1 1 12 |
| 16 | 2 3 4 5 | 5 6 8 9 | 10 12 13 14 |
| 25 | 2 3 4 5 | 12 13 14 15 | 20.5 21 22 24 |
