उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Electrode output testing voltage: | AC40-50V | Temperature environment: | 0-40 |
|---|---|---|---|
| Test sample: | Showing Contact With The Relevant Parts | Conforms to standard: | IEC60990 |
| हाई लाइट: | iec परीक्षक,प्रयोगशाला परीक्षण उपकरण |
||

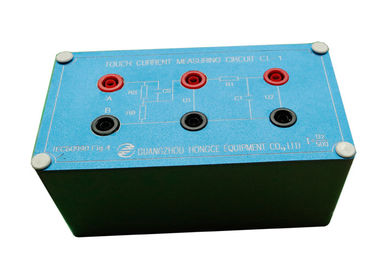

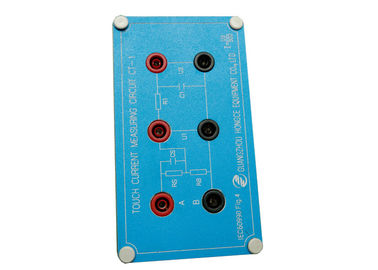

आसान ऑपरेशन IEC60990 चित्रा 4 स्पर्श वर्तमान परीक्षण नेटवर्क धारणा या प्रतिक्रिया सुरक्षात्मक कंडक्टर के लिए
मानक:
IEC60990 आंकड़ा 4 स्पर्श वर्तमान और सुरक्षात्मक कंडक्टर की माप विधि
आवेदन:
यह नेटवर्क उपयोग करने में आसान और संचालित करने में आसान है, और बिजली आपूर्ति स्विच अलग से बनाया गया है, जो पिछली मशीन की बिजली आपूर्ति क्षमता की कमियों को हल कर सकता है और अधिक शक्तिशाली उत्पादों का परीक्षण कर सकता है।
| आरएस | 1500Ω |
| आर1 | 10000Ω |
| आरबी | 500Ω |
| सी1 | 0.022μF |
| सीएस | 0.22μF |
नमूना जांच:
मेसुरिंग नेटवर्क टच करंट वेटेड (संवेदी करंट या प्रतिक्रिया करंट)
टेस्ट से पहले तैयारी
निम्नलिखित उपकरण परीक्षण से पहले अच्छी तरह से तैयार किए जाते हैं।
आस्टसीलस्कप का एक सेट।
1 बार या 10 बार वोल्टेज जांच का एक सेट।
बिजली की आपूर्ति का एक सेट (वोल्टेज या आवृत्ति को आवश्यक परीक्षण के लिए समायोजित या परिवर्तनशील किया जा सकता है।)
परीक्षण विधियाँ
1. बिजली की आपूर्ति को वोल्टेज में समायोजित करें और आवश्यक परीक्षण को आवृत्ति करें, और फिर संपर्क वर्तमान परीक्षण स्विच के इनपुट टर्मिनल को बिजली की आपूर्ति में प्लग करें। (कृपया नेटवर्क कनेक्ट नहीं होने पर विद्युतीकरण न करें।)
2. संपर्क वर्तमान परीक्षण स्विच के आउटपुट टर्मिनल में नमूना डालें।
3. संपर्क करें वर्तमान परीक्षण नेटवर्क के पोर्ट बी के साथ संपर्क वर्तमान परीक्षण स्विच के पोर्ट बी को कनेक्ट करें।
4. Connect the port A of the contact current test network to the place where the contact current is required. 4. संपर्क करें वर्तमान परीक्षण नेटवर्क के पोर्ट ए को उस स्थान से कनेक्ट करें जहां संपर्क करेंट की आवश्यकता है। Such as connect the port A to the adapter's output or shell when the network adapter is tested. जैसे कि पोर्ट एडाप्टर को एडाप्टर के आउटपुट या शेल से कनेक्ट करते हैं जब नेटवर्क एडॉप्टर का परीक्षण किया जाता है।
5. आस्टसीलस्कप जांच परीक्षण आवश्यकताओं के अनुसार U1 या U2 टर्मिनलों में बंद है।
6. बिजली की आपूर्ति से कनेक्ट करें, स्थिति पर स्विच "एन" डाल दें, सकारात्मक चरण को सकारात्मक चरण की स्थिति में डाल दें, स्थिति पर लाइन "जी" स्विच करें, जांचें कि सामान्य बिजली द्वारा काम पर परीक्षण किया गया नमूना है और क्या है आस्टसीलस्कप पर एक तरंग।
7. नमूना कार्य करने के बाद मानक आवश्यकताओं के अनुसार, "सकारात्मक चरण", "रिवर्स", "एन लाइन ऑन", "एन लाइन ऑफ", "जी लाइन ऑफ", "लाइन जी ऑन" के विभिन्न मोड में। और इसलिए, आस्टसीलस्कप का उपयोग करके वोल्टेज यू 1 और यू 2 को सीधे पढ़ें, संपर्क वर्तमान यू 2 के शिखर मूल्य के बराबर है और फिर 500 को विभाजित करें।
घोषणाएँ
परीक्षण के दौरान, सुरक्षा पर ध्यान देना आवश्यक है क्योंकि आप कुछ टर्मिनलों को छू सकते हैं।
जीबी / टी 12113 और आईईसी 60990 मानक आवश्यकताओं के अनुसार, बिजली की आपूर्ति अलगाव में होनी चाहिए, और शून्य रेखा और जमीन के तार को एक साथ जुड़ा होना चाहिए। (सरल तरीका यह है कि क्या शून्य रेखा और जमीन के तार पर वोल्टेज मौजूद है, अगर वोल्टेज। 2V को पार करना, जैसे 220V पावर, शून्य लाइन और ग्राउंड वायर के बीच 100V से अधिक अलग वोल्टेज, ज़ीरो लाइन और ग्राउंड वायर जुड़ा होना चाहिए।)
When testing, please pay attention to the polarity of the power supply. परीक्षण करते समय, कृपया विद्युत आपूर्ति की ध्रुवीयता पर ध्यान दें। The fire line must be connected to the L end of the contact current test switch. फायर लाइन को संपर्क वर्तमान परीक्षण स्विच के एल छोर से जुड़ा होना चाहिए। If the connection is wrong, there is a danger of electric shock. यदि कनेक्शन गलत है, तो बिजली के झटके का खतरा है।
ऑसिलोस्कोप कनेक्ट करें, नमूने का परीक्षण करें, फिर बी-टर्मिनल लाइन के बाद पावर कनेक्ट करें, और पावर कनेक्ट होने पर टेस्ट लाइन कनेक्ट न करें।
