| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9903A |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |

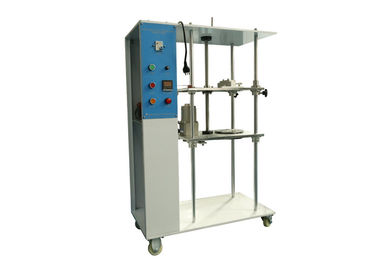

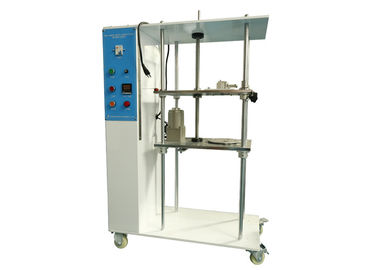

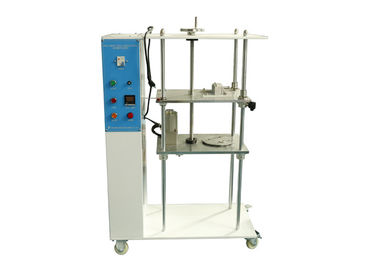

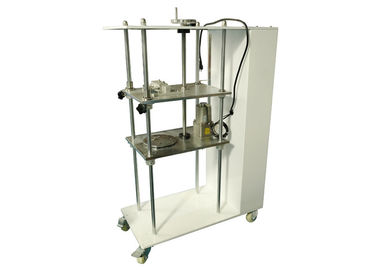

कंडक्टरों के लिए 10 आरपीएम ± 2 आरपीएम आईईसी टेस्ट उपकरण फ्लेक्सियन टेस्ट उपकरण ऊंचाई 250 ~ 500 मिमी झाड़ी 15 मिमी के भीतर
मानक:
आईईसी 60947-1 ' लो-वोल्टेज स्विचगियर और कंट्रोलगियर -पार्ट 1: सामान्य नियम 'खंड 8.2.4.3, आंकड़ा 1
मानक विवरण:
परीक्षण उपयुक्त परीक्षण उपकरणों के साथ किया जाना है।कंडक्टरों की निर्दिष्ट संख्या को टर्मिनल से जोड़ा जाएगा।परीक्षण कंडक्टरों की लंबाई तालिका 5 में निर्दिष्ट ऊंचाई एच से 75 मिमी अधिक लंबी होनी चाहिए। क्लैंपिंग स्क्रू को तालिका 4 के अनुसार या निर्माता द्वारा निर्दिष्ट टोक़ के अनुसार एक टोक़ के साथ कड़ा किया जाना चाहिए।परीक्षण किए गए उपकरण को चित्र 1 में दर्शाए अनुसार सुरक्षित किया जाएगा।
प्रत्येक कंडक्टर को निम्नलिखित प्रक्रिया के अनुसार परिपत्र गति के अधीन किया जाता है:
परीक्षण के तहत कंडक्टर का अंत उपकरण टर्मिनल के नीचे ऊंचाई एच पर स्थित प्लेटिन में उपयुक्त आकार की झाड़ी के माध्यम से पारित किया जाएगा, जैसा कि तालिका 5 में दिया गया है। अन्य कंडक्टर परीक्षण के परिणाम को प्रभावित न करने के लिए झुकेंगे। .झाड़ी को कंडक्टर के साथ क्षैतिज प्लेटिन संकेंद्रित में तैनात किया जाएगा।झाड़ी को स्थानांतरित किया जाना चाहिए ताकि इसकी केंद्र रेखा क्षैतिज तल में इसके केंद्र के बारे में 75 मिमी व्यास के एक चक्र का वर्णन करे 1 0 आरपीएम ± 2 आरपीएम।टर्मिनल के मुंह और झाड़ी की ऊपरी सतह के बीच की दूरी तालिका 5 में एच ऊंचाई के 15 मिमी के भीतर होगी। इन्सुलेटेड कंडक्टर के बंधन, घुमा या घुमाव को रोकने के लिए झाड़ी को लुब्रिकेट किया जाना है।तालिका 5 में निर्दिष्ट द्रव्यमान को कंडक्टर के अंत से निलंबित किया जाना है।परीक्षण में 135 निरंतर क्रांतियां शामिल होंगी।
परीक्षण के दौरान, कंडक्टर न तो टर्मिनल से बाहर खिसकेगा और न ही क्लैम्पिंग यूनिट के पास टूटेगा।
आवेदन:
इसका उपयोग यह निर्धारित करने के लिए किया जाता है कि क्लैम्पिंग स्क्रू टर्मिनल का डिज़ाइन और संरचना तार को गैर-अधिक क्षति की आवश्यकता के अनुरूप है या नहीं।इसके अलावा, इसका उपयोग यह जांचने के लिए भी किया जाता है कि क्लैंपिंग स्क्रू टर्मिनल सामान्य उपयोग की प्रक्रिया के दौरान तनाव को सहन कर सकता है या नहीं।
पैरामीटर:
| आदर्श | एचसी9903ए |
| परीक्षण दर | 10±2 आरपीएम |
| गाइरेशन का व्यास | 75 मिमी |
| परीक्षण का समय | 0-9999 |
| तौल | 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 किग्रा (वजन आरोपित) |
| टेस्ट ऊंचाई | 250 ~ 500 मिमी |
| सामी छेद का व्यास | 6.5 मिमी, 9.5 मिमी, 13 मिमी, 14.5 मिमी, 15.9 मिमी, 19.1 मिमी, 22.2 मिमी, 25.4 मिमी और 28.6 मिमी, 9 पीसी |
| मानकों | आईईसी60947-1 |
वजन सूची तालिका:
| नहीं। | वजन द्रव्यमान (किलो) | मात्रा |
| 1# | 0.2 हुक के साथ | 1 पीसी |
| 2# | 0.3 हुक के साथ | 1 पीसी |
| 3# | 0.4 हुक के साथ | 1 पीसी |
| 4# | 0.7 हुक के साथ | 1 पीसी |
| 5# | 0.7 छेद के माध्यम से | 2 पीसी |
| 6# | 0.9 हुक के साथ | 1 पीसी |
| 7# | 0.9 छेद के माध्यम से | 2 पीसी |
| 8# | 1.4 हुक के साथ | 1 पीसी |
| 9# | 2 हुक के साथ | 1 पीसी |
| 10# | 2 छेद के माध्यम से | 1 पीसी |
| 1 1# | 2.3 छेद के माध्यम से | 1 पीसी |
| 12# | 4.5 हुक के साथ | 1 पीसी |
| 13# | 4.5 छेद के माध्यम से | 1 पीसी |
| 14# | 6.8 हुक के साथ | 1 पीसी |
| 15# | 6.8 छेद के माध्यम से | 1 पीसी |
| 16# | 8 .2हुक के साथ | 1 पीसी |
वजन मोरचा तालिका:
| आवश्यक द्रव्यमान (किलो) | मोरचा |
| 0.2 | 1# |
| 0.3 | 2# |
| 0.4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
