| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HDX1302 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, पेपैल |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

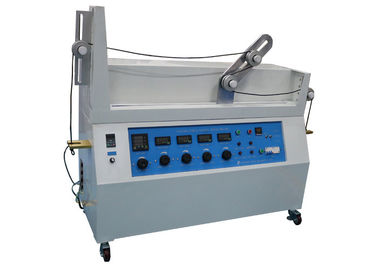

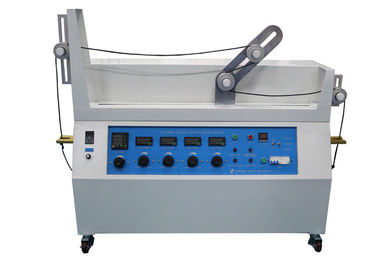

0.33m / s केबल परीक्षण उपकरण IEC60245-1 चित्रा 1 फ्लेक्सिबल केबल्स 1000 मिमी परीक्षण दूरी के लिए फ्लेक्सिंग टेस्ट
IEC60245-1 रबर इंसुलेटेड केबल-रेटेड वोल्टेज तक और 450/750 वी-पार्ट 1 सहित: सामान्य आवश्यकताएँ क्लॉज 5.6.3.1, IEC60245-2 रबर इंसुलेटेड केबल्स-रेटेड वोल्टेज और 450-750 वी-पार्ट 2 तक शामिल हैं: टेस्ट तरीके क्लाज 3.1 चित्रा 1, IEC60065-1 क्लाज 16.3 बी)
मानक विवरण:

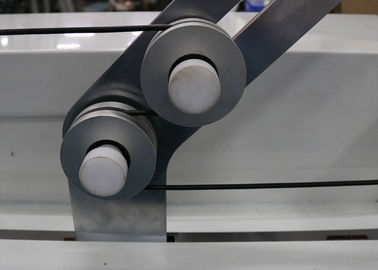

यह परीक्षण आकृति 1 में दिखाए गए तंत्र के माध्यम से किया जाएगा। इस उपकरण में वाहक C, वाहक के लिए एक ड्राइविंग प्रणाली और केबल के प्रत्येक नमूने के चार पुली का परीक्षण किया जाना है।वाहक सी दो पुली ए और बी का समर्थन करता है, जो एक ही व्यास के होते हैं।उपकरण के दोनों छोर पर दो स्थिर पल्स, ए और बी से अलग व्यास के हो सकते हैं, लेकिन सभी चार पल्सियों को व्यवस्थित किया जाएगा ताकि नमूना उनके बीच क्षैतिज हो।वाहक आंदोलन की दिशा के प्रत्येक उलटाव के बीच 0,33m / s की लगभग स्थिर गति से 1 मीटर की दूरी पर चक्र (आगे और पीछे की हरकतें) बनाता है।
फुफ्फुस धातु से बने होंगे और गोलाकार केबलों के लिए एक अर्धगोलाकार आकार का नाली और सपाट केबल के लिए एक सपाट नाली होगी।निरोधक क्लैम्प डी को ठीक किया जाएगा ताकि पुल को हमेशा उस भार से लागू किया जाए जिससे वाहक दूर जा रहा है।एक क्लैंपिंग से उसके सपोर्ट की दूरी, जबकि दूसरी क्लैम्प उसके सपोर्ट पर टिकी हुई है, अधिकतम 5 सेमी की होगी।
ड्राइविंग सिस्टम ऐसा होगा कि वाहक सुचारू रूप से और बिना झटके के मुड़ता है जब वह एक दिशा से दूसरी दिशा में जाता है।
| बिजली की आपूर्ति | 220 वी / 50 एचजेड |
| भार बिजली | 0.5-25 ए, समायोज्य |
| लोड वोल्टेज | लाइन-टू-लाइन वोल्टेज 10-400 वी समायोज्य |
| परीक्षण की गति | 0.33m / s |
| परीक्षण दूरी | 1000 ± 20 मिमी |
| उपयुक्त कोर | 2-18 |
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | 0.2-4mm2 |
| पुली का व्यास | 60, 80, 120, 160, 200 मिमी |
| वजन का परीक्षण करें | हुक के साथ 2 * 0.5kg, छेद के साथ 2 * 0.5kg, छेद के साथ 6 * 1kg, हुक के साथ 2 * 6kg |
आवेदन:
इसका उपयोग पूर्ण लचीली केबलों की यांत्रिक शक्ति की जांच के लिए किया जाता है।यह परीक्षण 4 मिमी से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र के कोर के साथ लचीली केबलों पर लागू नहीं होता है2 , न ही 18 से अधिक कोर वाले केबल को दो से अधिक संकेंद्रित परतों में रखा गया।
फ़ीचर:
परीक्षण उपकरण घरेलू और अंतरराष्ट्रीय मानकों की मानक परीक्षण आवश्यकताओं को पूरा कर सकता है, व्यापक रूप से उपयोग किया जा सकता है।इस प्रकार सटीक डिजिटल मीटर है, इस प्रकार, छोटे या बड़े वर्तमान वोल्टेज को सही ढंग से माप सकता है।पुली के लिए परिवर्तन विधि सरल और सुविधाजनक है।परीक्षण उपकरण चेन ड्राइव तंत्र को अपनाता है, प्रदर्शन स्थिर है और शोर दुर्लभ है।
