पेंडुलम की लंबाई: | 1000 मिमी | हड़ताली तत्व: | 200 ग्राम |
---|---|---|---|
बढ़ते ब्रैकेट: | 10 kg 1 किग्रा | पेंडुलम का व्यास: | 9mm |
हाई लाइट: | प्रभाव परीक्षण उपकरण,पेंडुलम प्रभाव परीक्षण मशीन |

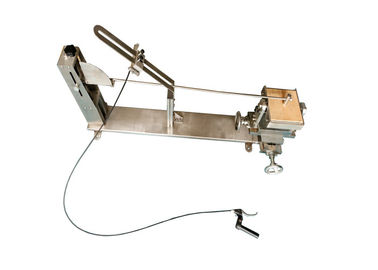

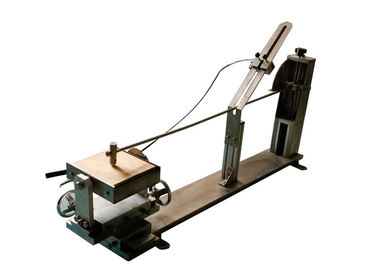

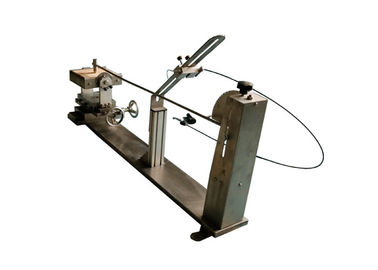

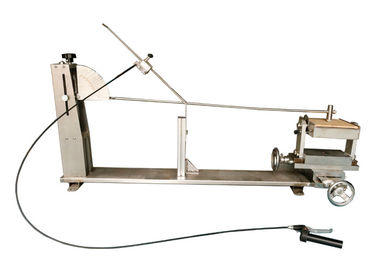

प्रभाव परीक्षण मशीन कम ऊर्जा पेंडुलम हैमर टेस्ट उपकरण 9 मिमी स्टील ट्यूब मैनुअल रिलीज़ 1000 मिमी पेंडुलम
मानक:
IEC60068-2-75 Environmental testing –Part 2: Tests – Test Eh: Hammer tests clause 5 Test Eha: Pendulum hammer; IEC60068-2-75 पर्यावरण परीक्षण -पार्ट 2: टेस्ट - टेस्ट एह: हैमर परीक्षण खंड 5 टेस्ट ईहा: पेंडुलम हथौड़ा; IEC 60884-1 'Plugs and socket-outlets for household and similar purposes – Part 1: General requirements' clause 24.1, figure 22-26 IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताओं का खंड 24.1, आंकड़ा 22-26
मानक विवरण:
The test apparatus consists basically of a pendulum rotating at its upper end in such a way as to be kept in a vertical plane. परीक्षण उपकरण में मूल रूप से एक पेंडुलम होता है जो अपने ऊपरी सिरे पर इस तरह से घूमता है जैसे कि एक ऊर्ध्वाधर विमान में रखा जाता है। The axis of the pivot is at 1 000 mm above the measuring point. धुरी का अक्ष मापने के बिंदु से 1 000 मिमी ऊपर है। The pendulum is composed of a nominally rigid arm and of a striking element complying with the requirements of table 1 . पेंडुलम एक समान रूप से कठोर हाथ से बना है और एक हड़ताली तत्व से बना है जो तालिका 1 की आवश्यकताओं का अनुपालन करता है।
For testing heavy, voluminous or difficult to handle specimens, a portable pendulum may be used. नमूनों को संभालने के लिए भारी, स्वैच्छिक या कठिन परीक्षण के लिए, एक पोर्टेबल पेंडुलम का उपयोग किया जा सकता है। It shall comply with the above description but its pivot may be fixed directly on the specimen or on a movable structure. यह उपरोक्त विवरण का अनुपालन करेगा लेकिन इसकी धुरी सीधे नमूने पर या एक चल संरचना पर तय की जा सकती है। In this case, it shall be ensured that, before the tests, the axis of the pendulum is horizontal, that its fixing is sufficiently rigid, and that the impact point is in the vertical plane passing through the axis. इस मामले में, यह सुनिश्चित किया जाएगा कि, परीक्षणों से पहले, पेंडुलम की धुरी क्षैतिज है, कि इसकी फिक्सिंग पर्याप्त रूप से कठोर है, और यह कि प्रभाव बिंदु अक्ष के माध्यम से गुजरने वाले ऊर्ध्वाधर विमान में है।
सभी मामलों में, जब पेंडुलम जारी किया जाता है, तो इसे केवल गुरुत्वाकर्षण बल के प्रभाव में गिरने दिया जाएगा।
1 जे से अधिक नहीं गंभीरता के लिए परीक्षण उपकरण
The striking element comprises a steel body with a polyamide insert having a hemispherical face. हड़ताली तत्व में एक स्टील बॉडी होती है जिसमें एक पॉलिमाइड डालने के साथ एक गोलार्ध चेहरा होता है। Its combined mass is 200 g (1 50 g) ± 1 g so that the equivalent mass complies with Table 1 . इसका संयुक्त द्रव्यमान 200 ग्राम (1 50 ग्राम) so 1 ग्राम है ताकि समतुल्य द्रव्यमान तालिका 1 के अनुरूप हो। Annex D gives an example of a test apparatus. अनुलग्नक डी एक परीक्षण उपकरण का एक उदाहरण देता है।
Figure D.1 shows an example of a pendulum hammer test apparatus for energies not exceeding 1 J. The striking element complies with 5.2.2 and Figure D.2. चित्रा 1 डी 1 जे से अधिक नहीं ऊर्जा के लिए एक पेंडुलम हथौड़ा परीक्षण तंत्र का एक उदाहरण दिखाता है। हड़ताली तत्व 5.2.2 और चित्रा डी 2 के साथ अनुपालन करता है। The arm is a steel tube with an external diameter of 9 mm (nominal), and a wall thickness of 0,5 mm (nominal). हाथ 9 मिमी (नाममात्र) के बाहरी व्यास और 0,5 मिमी (नाममात्र) की दीवार मोटाई के साथ एक स्टील ट्यूब है।
The specimens are mounted on a sheet of plywood 8 mm thick and 1 75 mm square, preferably according to ISO 1 098, secured at its top and bottom edges to a rigid bracket, which is part of the mounting fixture, as shown as an example in Figure D.3. नमूनों को प्लाईवुड 8 मिमी मोटी और 1 75 मिमी वर्ग की एक शीट पर रखा गया है, अधिमानतः आईएसओ 1 098 के अनुसार, इसके शीर्ष और निचले किनारों पर कठोर ब्रैकेट में सुरक्षित है, जो बढ़ते स्थिरता का हिस्सा है, जैसा कि एक उदाहरण के रूप में दिखाया गया है। चित्र D.3 में। The mounting fixture has a mass of 1 0 kg ± 1 kg and is mounted on a rigid frame by means of pivots. बढ़ते स्थिरता का द्रव्यमान 1 0 किग्रा and 1 किग्रा है और इसे पिवोट्स के माध्यम से एक कठोर फ्रेम पर रखा गया है। The frame is itself fixed to a solid wall. फ़्रेम स्वयं एक ठोस दीवार से तय होता है।
माउंटिंग का डिज़ाइन ऐसा है
क) नमूना रखा जा सकता है ताकि प्रभाव का बिंदु ऊर्ध्वाधर विमान में पेंडुलम धुरी के अक्ष के माध्यम से हो,
बी) नमूना को क्षैतिज रूप से स्थानांतरित किया जा सकता है और प्लाईवुड की सतह पर लंबवत अक्ष के बारे में बदल दिया जा सकता है,
ग) प्लाईवुड को एक ऊर्ध्वाधर अक्ष के बारे में बदल दिया जा सकता है।
The specimens are mounted on the plywood as in normal service. नमूनों को सामान्य सेवा के रूप में प्लाईवुड पर रखा गया है। Where it is not possible to mount the specimen directly on the plywood, a suitable adapter should be prescribed by the relevant specification. जहां प्लाईवुड पर सीधे नमूने को माउंट करना संभव नहीं है, संबंधित विनिर्देश द्वारा एक उपयुक्त एडाप्टर निर्धारित किया जाना चाहिए। An example of an adapter for flush-type switches is shown in Figure D.4, and an example of an adapter for lamp holders is shown in Figure D.5. फ्लश-प्रकार स्विच के लिए एक एडेप्टर का एक उदाहरण चित्र D.4 में दिखाया गया है, और दीपक धारकों के लिए एक एडाप्टर का एक उदाहरण चित्र 5.5 में दिखाया गया है।
आवेदन:
यह उपकरण प्लग और सॉकेट-आउटलेट, सतह प्रकार के बढ़ते बक्से, पेंच ग्रंथियों, ग्रंथि कवर, स्विच और अन्य बिजली के सामान के लिए यांत्रिक शक्ति परीक्षण के लिए उपयुक्त है।
नमूना जांच:
प्लग और सॉकेट-आउटलेट, सतह प्रकार बढ़ते बक्से, स्क्रू ग्रंथियां, ग्रंथि कवर, स्विच और अन्य विद्युत सामान।
फ़ीचर:
The mounting bracket can be moved up and down, left and right moving, and the impact angle can be adjusted. बढ़ते ब्रैकेट को ऊपर और नीचे, बाएं और दाएं हिलाने, और प्रभाव कोण को समायोजित किया जा सकता है। The device is a low energy pendulum impact device for 2J and below. डिवाइस 2J और नीचे के लिए एक कम ऊर्जा पेंडुलम प्रभाव डिवाइस है।
पैरामीटर:
1. Pendulum: Length: 1000mm; 1. पेंडुलम: लंबाई: 1000 मिमी; external diameter: 9mm; बाहरी व्यास: 9 मिमी; steel pipe wall thickness: 0.5mm; स्टील पाइप दीवार मोटाई: 0.5 मिमी; material: steel; सामग्री: स्टील; weight: 100±1g वजन: 100 ± 1 जी
2. Mounting bracket: weight: 10±1 kg; 2. बढ़ते ब्रैकेट: वजन: 10 ing 1 किलो; it is well-set and the Horizontal direction and the vertical direction can be adjusted. यह अच्छी तरह से सेट है और क्षैतिज दिशा और ऊर्ध्वाधर दिशा को समायोजित किया जा सकता है। The whole bracket can be rotated 90°through the rotation axis. पूरे ब्रैकेट को रोटेशन अक्ष के माध्यम से 90 ° घुमाया जा सकता है।
3. हड़ताली तत्व: 150 ग्राम, बराबर द्रव्यमान 200 ग्राम। (विकल्प के लिए 200 ग्राम हड़ताली तत्व)।
4. गिरने की मेज की ऊंचाई
ऊर्जा / जम्मू | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
समतुल्य द्रव्यमान / किग्रा | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0 .25 है | 0.5 | 1.7 | 5 | 5 | 10 |
गिराने की ऊँचाई ± 1% मिमी | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
