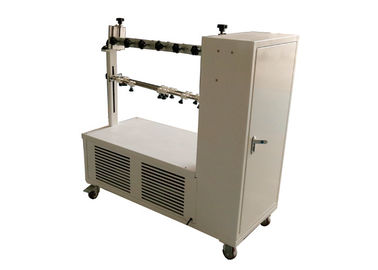

चित्र 21 प्लग कॉर्ड 999999 लचीलापन परीक्षण उपकरण

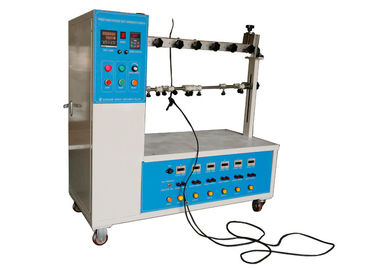

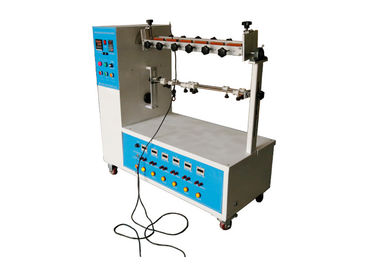

आईईसी 60884-1 चित्रा 21 6 स्टेशन बटन नियंत्रण के साथ प्लग कॉर्ड लचीलापन परीक्षण उपकरण

मानक:

आईईसी 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 23.4, आंकड़ा 21

मानक विवरण:

नॉन-रीवायरेबल प्लग और नॉन-रीवायरेबल पोर्टेबल सॉकेट-आउटलेट को इस तरह से डिज़ाइन किया जाना चाहिए कि लचीली केबल अत्यधिक झुकने से सुरक्षित हो, जहां यह एक्सेसरी में प्रवेश करती है।

इस प्रयोजन के लिए प्रदान किए गए गार्ड इंसुलेटिंग सामग्री के होंगे और विश्वसनीय तरीके से लगाए जाएंगे।

अनुपालन की जाँच निरीक्षण द्वारा की जाती है और एक उपकरण के माध्यम से किए गए फ्लेक्सिंग परीक्षण द्वारा की जाती है जैसा कि चित्र 21 में दिखाया गया है।

परीक्षण नए नमूनों पर किया जाता है।

नमूना तंत्र के दोलन करने वाले सदस्य के लिए तय किया गया है, ताकि जब यह अपनी यात्रा के बीच में हो, तो लचीली केबल की धुरी, जहां यह नमूने में प्रवेश करती है, लंबवत होती है और दोलन की धुरी से गुजरती है।

फ्लैट डोरियों के साथ नमूनों को माउंट किया जाता है ताकि खंड की प्रमुख धुरी दोलन की धुरी के समानांतर हो।

सहायक उपकरण को निम्नलिखित तरीके से परीक्षण उपकरण में तय किया जाएगा:

- प्लग: पिन द्वारा;

- पोर्टेबल सॉकेट-आउटलेट: एंगेजमेंट फेस से लचीली केबल की दिशा में 4 मिमी से 5 मिमी की दूरी पर;परीक्षण के दौरान पोर्टेबल सॉकेट-आउटलेट में अधिकतम आयामों वाला एक परीक्षण प्लग डाला जाएगा।

सहायक, दोलन करने वाले सदस्य के फिक्सिंग भाग और दोलन की धुरी के बीच की दूरी के भिन्नता से, तैनात किया जाता है ताकि लचीली केबल न्यूनतम पार्श्व गति बना सके जब परीक्षण उपकरण के दोलन सदस्य को अपनी पूरी यात्रा पर ले जाया जाए।

लचीली केबल को एक द्रव्यमान से इस तरह लोड किया जाता है कि लगाया गया बल है

- 0,75 मिमी . से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले लचीले केबल वाले सहायक उपकरण के लिए 20 एन ² ;

- अन्य सामान के लिए 10 एन।

एक्सेसरी के रेटेड करंट या निम्न करंट के बराबर करंट, जो भी कम हो, कंडक्टरों से होकर गुजरता है:

- 16 ए लचीली केबल वाले सहायक उपकरण के लिए 0,75 मिमी . से बड़ा नाममात्र क्रॉस-सेक्शनल क्षेत्र है²;

- 0,75 मिमी . के नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले लचीले केबल वाले सहायक उपकरण के लिए 10 ए² ;

- 2,5 ए, 0,75 मिमी . से कम नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले लचीले केबल वाले एक्सेसरीज़ के लिए² .

कंडक्टरों के बीच वोल्टेज नमूना के रेटेड वोल्टेज के बराबर है।

दोलन करने वाले सदस्य को 90° (ऊर्ध्वाधर के दोनों ओर 45°) के कोण से घुमाया जाता है, फ्लेक्सिंग की संख्या 10 000 होती है और फ्लेक्सिंग की दर 60/मिनट होती है।

वृत्ताकार खंड वाली लचीली केबल वाले नमूनों को ५,००० फ्लेक्सिंग के बाद दोलन करने वाले सदस्य में ९०° से घुमाया जाता है;फ्लैट लचीली केबल वाले नमूने केवल कंडक्टरों की कुल्हाड़ियों वाले विमान के लंबवत दिशा में मुड़े होते हैं।

फ्लेक्सिंग परीक्षण के दौरान, वहाँ होगा

- करंट का कोई रुकावट नहीं,

- कंडक्टरों के बीच कोई शॉर्ट सर्किट नहीं।

परीक्षण के बाद, गार्ड, यदि कोई हो, शरीर से अलग नहीं होना चाहिए और लचीली केबल का इन्सुलेशन घर्षण या पहनने का कोई संकेत नहीं दिखाएगा;कंडक्टरों के टूटे हुए तारों ने अब तक सुलभ होने के लिए इन्सुलेशन में छेद नहीं किया होगा।

आवेदन:

इस उपकरण का उपयोग गैर-पुन: प्रयोज्य प्लग (टर्मिनल) और गैर-पुन: प्रयोज्य पोर्टेबल सॉकेट-आउटलेट के फ्लेक्सिंग गुणों के परीक्षण के लिए किया जाता है, पावर केबल और जैकेट की थकान शक्ति की जांच करें।

नमूना जांच:

गैर-पुन: प्रयोज्य प्लग और गैर-पुन: प्रयोज्य पोर्टेबल सॉकेट-आउटलेट

विशेषता:

गति को कम करने वाली मोटर क्रैंक स्लाइडिंग ब्लॉक संरचना को पारस्परिक गति करने के लिए नियंत्रित करती है, बाएं और दाएं फ्लेक्सिंग कोणों को मैनुअल स्केल द्वारा समायोजित किया जाता है, और कोण स्वचालित समायोजन टच स्क्रीन मॉडल को अनुकूलित किया जा सकता है।

पूर्व निर्धारित परीक्षण समय पूरा होने पर परीक्षक स्वचालित रूप से बंद हो जाएगा।

पैरामीटर:
