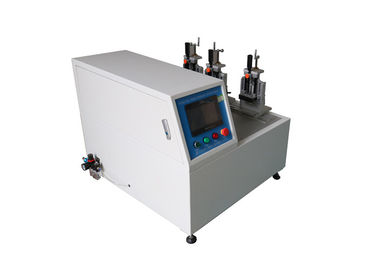

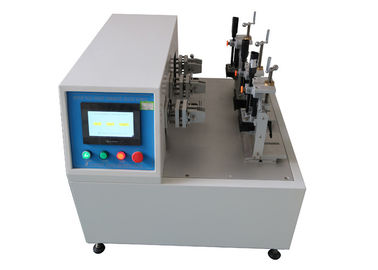

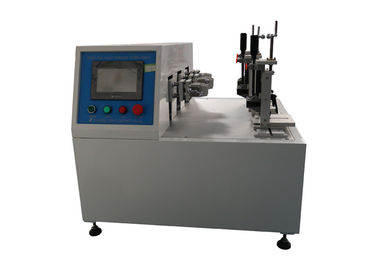

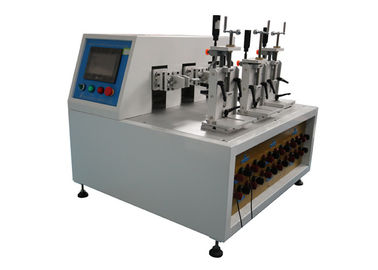

IEC 60884-1 स्विच प्लग सॉकेट धीरज परीक्षक 3 स्टेशन

IEC 60884-1 PLC नियंत्रण प्लग सॉकेट परीक्षक स्विच प्लग सॉकेट धीरज परीक्षक 3 स्टेशन

उत्पाद की जानकारी:

परीक्षण मशीन IEC60884-1clause 20 और 21 अंजीर 16, IEC60669-1 और आदि के अनुसार डिजाइन और निर्मित की गई है। यह स्विचिंग क्षमता और सामान्य ऑपरेशन जीवन और घरेलू समान उपकरणों की जीवन परीक्षण, प्लग के लिए भी उपयुक्त है। सॉकेट्स की ब्रेकिंग क्षमता और घर के सामान्य संचालन जीवन परीक्षण और इसी तरह के उद्देश्य।परीक्षण उपकरण स्विच, प्लग और सॉकेट का अनुकरण करते हैं, संपर्कों को लंबे समय तक घुमाव, सम्मिलन और वापस लेने की क्रिया करते हैं, यह आकलन करने के लिए कि क्या स्विच, प्लग और सॉकेट, फ़्यूज़ संपर्क यांत्रिक क्षति और विद्युत क्षति क्षति के सामान्य उपयोग का सामना करने में सक्षम हैं। और क्या संपर्क बिंदुओं में आसंजन घटना, दीर्घकालिक बंद या डिस्कनेक्ट की गई घटना है, यह जांचने के लिए कि क्या परीक्षण के नमूने अत्यधिक खराब हैं या अन्य हानिकारक परिणाम हैं।यह स्विच और प्लग-सॉकेट्स विद्युत धीरज परीक्षण के लिए विशेष परीक्षण उपकरण है।

परीक्षण उपकरण बटन स्विच, घुमाव स्विच, प्लग और सॉकेट के लिए धीरज परीक्षण कर सकते हैं।बाहरी लोड बैंक (प्रतिरोधक, आगमनात्मक और कैपेसिटिव) के साथ युग्मित लोडिंग परीक्षण की प्रक्रिया कर सकता है, इसमें एक नियंत्रण प्रणाली है।कृपया ध्यान दें कि उपयोगकर्ता द्वारा बाहरी लोड बैंक तैयार किया जाना चाहिए।

टेस्ट मशीन 7 इंच रंग टच स्क्रीन, मित्सुबिशी पीएलसी नियंत्रण प्रणाली, मानवीकृत ऑपरेशन इंटरफ़ेस और शक्तिशाली डिजिटल डिस्प्ले के साथ एल्यूमीनियम फ्रेम, स्टेनलेस स्टील सील प्लेट, सर्वो मोटर और बॉल स्क्रू द्वारा संचालित है।परीक्षण समय, चालन वर्तमान समय, परीक्षण गति, परीक्षण स्ट्रोक पूर्व निर्धारित किया जा सकता है।इसमें इलेक्ट्रिक करंट डिस्प्ले फंक्शन है जो सैंपल के चालन करंट को दिखा सकता है।पूरे परीक्षण मशीन में 2 कार्यशील स्टेशन हैं, प्रत्येक स्टेशन रैखिक स्विच और प्लग और सॉकेट को समान रूप से संसाधित कर सकता है।जब आसंजन या विफलता के कारण लगातार चालू या बंद होते हैं, तो यह उचित संख्या में प्रयोगों को अलार्म और रिकॉर्ड करेगा, और जब परीक्षण समय पूर्व निर्धारित मूल्य तक पहुंचता है, तो यह बदल जाता है।अलार्म लगने पर टेस्ट मशीन अपने आप बंद हो जाएगी।

मानक: IEC60669-1, IEC 60884-1 2013 खंड 20, 21, CISPR 14-1, IEC 61058-1-1c।
आवेदन: इस उपकरण का उपयोग घरेलू और इसी तरह के नियत विद्युत उपकरण स्विच, प्लग और सॉकेट, ऑन-ऑफ क्षमता के लिए कपलर, ब्रेकिंग क्षमता और सामान्य ऑपरेशन जीवन परीक्षण के लिए किया जाता है।यह सत्यापित करने के लिए कि स्विच, प्लग या सॉकेट सामान्य उपयोग का सामना कर सकता है, किसी भी यांत्रिक क्षति या सामान्य ऑपरेशन के तहत विद्युत थकान की विफलता, किसी भी संपर्क आसंजन घटना या दीर्घकालिक समापन या वियोग घटना, परीक्षण करने के लिए कि क्या अत्यधिक पहनने या अन्य हानिकारक परिणाम।
नमूना जांच: घरेलू या समान उद्देश्य स्विच, प्लग, सॉकेट, कपलर
फ़ीचर:सर्वो मोटर, सटीक बॉल स्क्रू और सिंक्रोनस बेल्ट ड्राइव, 7 इंच कलर टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फंक्शन, पीएलसी कंट्रोल सिस्टम द्वारा संचालित एल्यूमीनियम मिश्र धातु फ्रेम, स्टेनलेस स्टील सीलिंग प्लेट का उपयोग करना।बटन स्विच, टॉगल स्विच, घुमाव स्विच, रोटरी स्विच, प्लग और सॉकेट के लिए लिफ्ट टेस्ट कर सकते हैं।इसी नियंत्रण प्रणाली के साथ, लोड (प्रतिरोधक, प्रेरक और कैपेसिटिव) के साथ लोडिंग टेस्ट कर सकते हैं।पूर्व निर्धारित परीक्षण समय, चालन वर्तमान समय (शुरुआती समय), परीक्षण गति, परीक्षण यात्रा और रोटेशन कोण (15 कोण तक)।करंट डिस्प्ले फंक्शन के साथ, कंडक्टिंग करंट को प्रदर्शित कर सकता है।


पैरामीटर:

1. बिजली की आपूर्ति: एसी 220V% 10% 50Hz
2. ऑपरेशन इंटरफ़ेस 7 इंच रंग एलसीडी टच स्क्रीन
3. ड्राइव मोड: इमदादी मोटर + बॉल स्क्रू / टाइमिंग बेल्ट या वायवीय
4. नियंत्रण प्रणाली: पीएलसी नियंत्रण
5. मॉडल और पैरामीटर तालिका (अनुकूलन)
