| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HT-I02 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |
IEC60529 IP2X इनग्रेड प्रोटेक्शन टेस्ट इक्विपमेंट टेस्ट फिंगर प्रोब बी
मानक: IEC 61032 आंकड़ा 2, IEC60950 आंकड़ा 2A, IEC60884, IEC60335, UL507, और UL1278 आंकड़ा 8.4।
मानक विवरण:
IEC60529
12.3 स्वीकृति की स्थिति
सुरक्षा जांच संतोषजनक है अगर पहुंच जांच और खतरनाक भागों के बीच पर्याप्त निकासी रखी जाती है।
पहले विशिष्ट अंक 1 के परीक्षण के लिए, एक्सेस जांच 50 मिमी व्यास पूरी तरह से उद्घाटन से नहीं गुजरेगी।
पहले विशेषता अंक 2 के परीक्षण के लिए, संयुक्त परीक्षण उंगली अपनी 80 मिमी लंबाई में प्रवेश कर सकती है, लेकिन स्टॉप फेस ( 50 मिमी mm 20 मिमी) उद्घाटन के माध्यम से पारित नहीं होगा।सीधी स्थिति से शुरू होकर, परीक्षण उंगली के दोनों जोड़ क्रमिक रूप से झुकेंगे
उंगली के समीपवर्ती खंड की धुरी के संबंध में 90 ° तक का कोण और हर संभव स्थिति में रखा जाएगा।
आगे स्पष्टीकरण के लिए एनेक्स ए देखें।इनग्रेड प्रोटेक्शन टेस्ट उपकरण
15.3 स्वीकृति की शर्तें
सुरक्षा जांच संतोषजनक है अगर पहुंच जांच और खतरनाक भागों के बीच पर्याप्त निकासी रखी जाती है।
अतिरिक्त अक्षर बी के लिए परीक्षण के मामले में, संयुक्त परीक्षण उंगली अपनी 80 मिमी लंबाई तक घुस सकती है, लेकिन स्टॉप फेस (stop 50 मिमी × 20 मिमी) उद्घाटन के माध्यम से पारित नहीं होगा।इनग्रेड प्रोटेक्शन टेस्ट उपकरण
सीधी स्थिति से शुरू करते हुए, परीक्षण उंगली के दोनों जोड़ों को उंगली के निकटवर्ती खंड के अक्ष के संबंध में 90 ° तक के कोण के माध्यम से क्रमिक रूप से झुका दिया जाएगा और हर संभव स्थिति में रखा जाएगा।
अतिरिक्त पत्रों सी और डी के लिए परीक्षणों के मामले में, एक्सेस जांच इसकी पूरी लंबाई तक घुस सकती है, लेकिन स्टॉप फेस पूरी तरह से उद्घाटन के माध्यम से प्रवेश नहीं करेगा।आगे स्पष्टीकरण के लिए एनेक्स ए देखें।इनग्रेड प्रोटेक्शन टेस्ट उपकरण
पर्याप्त निकासी के सत्यापन की शर्तें 12.3.1, 12.3.2 और 12.3.3 में दिए गए लोगों के समान हैं।
आवेदन: इस जांच का उद्देश्य खतरनाक हिस्सों तक पहुंच के खिलाफ बुनियादी सुरक्षा को सत्यापित करना है।इसका उपयोग उंगली से पहुंच के खिलाफ सुरक्षा को सत्यापित करने के लिए भी किया जाता है।
नमूना जांच: आसानी से सुलभ संलग्नक लाइव भागों या यांत्रिक भागों।

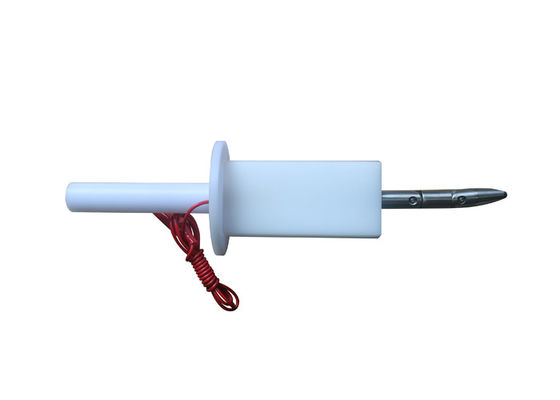

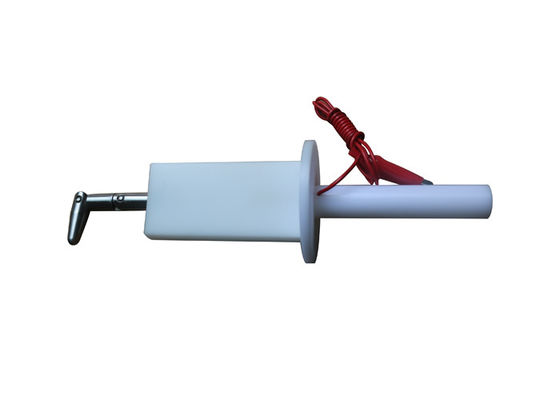

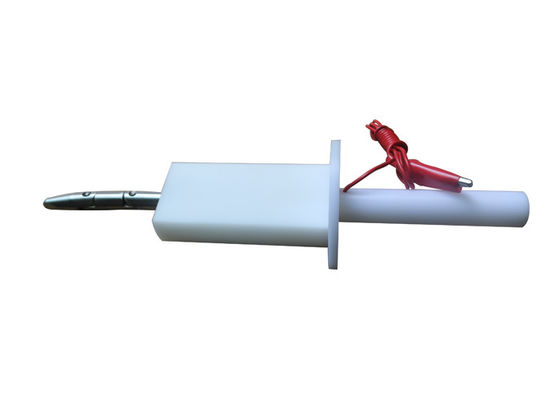

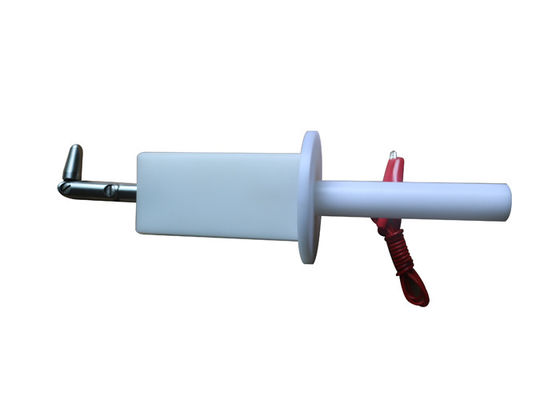

फ़ीचर: इस परीक्षण उंगली की जांच में डिटो, फिंगर, बेस और इंसुलेटेड हैंडल होते हैं जो मानव हाथ की विशेषताओं का अनुकरण करते हैं।इसमें दो चल जोड़ों होते हैं, जो 90 डिग्री पर घुमावदार हो सकते हैं।अनुकूलन: इसका उपयोग एंटी-इलेक्ट्रिक शॉक टेस्ट के लिए किया जा सकता है जब हैंडल के अंत में प्लग करने योग्य केले प्लग और एम्फ़ेनॉल कनेक्टर से लैस किया जाता है, या हैंडल के अंत में एम 6 का थ्रेडेड छेद खोलते समय संलग्नक सुरक्षा परीक्षण के लिए उपयोग किया जाता है (पुल के साथ जुड़ा हुआ) और पुश डायनामोमीटर)।
पैरामीटर(मिमी):
| नमूना | HT-I02 |
| नाम | स्टैंडर्ड टेस्ट फिंगर |
| संयुक्त १ | 30 ± 0.2 |
| संयुक्त २ | 60 ± 0.2 |
| उंगली की लंबाई | 80 ± 0.2 |
| झुनझुनाहट करना | 180 ± 0.2 |
| बेलनाकार | आर 2 ± 0.05 |
| गोलाकार | R4 ± 0.05 |
| फिंगरिप कटिंग बेवेल एंगल | 37ओ 0 -10 10 |
| फिंगर्टिप टेंपर | 14 ओ 0 -10 10 |
| उंगली का व्यास | Ф12 0 -0.05 |
| एए अनुभाग व्यास | Ф50 |
| एए अनुभाग चौड़ाई | 20 ± 0.2 |
| बाफ़ल व्यास | Ф75 ± 0.2 |
| बाफल की मोटाई | 5 ± 0.5 |
| बल | ---- |
| लागू मानक | IEC61032-1 |
