| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HT-I06T |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 100 सेट / महीना |
IEC60529 IP2X इनग्रेड प्रोटेक्शन टेस्ट उपकरण 12.5 मिमी टेस्ट जांच 2 फोर्स ऑफ़ 30 एन
मानक विवरण:
आईईसी 60529
13.2 पहली विशिष्ट संख्या 1, 2, 3, 4 के लिए परीक्षण की स्थिति
ऑब्जेक्ट जांच को संलग्नक के किसी भी उद्घाटन के खिलाफ तालिका 7 में निर्दिष्ट बल के साथ धकेल दिया जाता है।
|
प्रथम चरित्र istic संख्या |
टेस्ट का मतलब (ऑब्जेक्ट प्रोब और डस्ट चैंबर) | परीक्षण बल |
परीक्षा स्थितियां, देखें |
| 0 | कोई परीक्षण आवश्यक नहीं है | - | - |
| 1 | कठोर क्षेत्र संभाल या गार्ड के बिना 50 + 0,05 मिमी व्यास | 50 एन ± 10% | 13.2 |
| 2 |
कठोर संभाल या गार्ड के बिना क्षेत्र 1 2,5 + 0,2 मिमी व्यास |
30 एन ± 10% | 13.2 |
| 3 | कठोर स्टील की छड़ 2,5 + 0,05 मिमी व्यास के किनारों के साथ मुक्त करें | 3 एन ± 10% | 13.2 |
| 4 | कठोर स्टील की छड़ 1, 0 + 0.05 with मिमी व्यास के साथ किनारों के साथ burrs मुक्त | 1 एन ± 10% | 13.2 |
| 5 | डस्ट चैंबर फिगर 2, अंडरपेसर के साथ या उसके बिना | - | 13.4 + 13.5 |
| 6 | दबाव के साथ धूल कक्ष का आंकड़ा 2 | - | 13.4 + 13.6 |
13.3 पहले विशिष्ट अंकों 1, 2, 3, 4 के लिए स्वीकृति की स्थिति
यदि तालिका 7 में निर्दिष्ट जांच का पूरा व्यास किसी भी उद्घाटन से नहीं गुजरता है, तो सुरक्षा संतोषजनक है।
नोट पहली विशेषता संख्या 3 और 4 के लिए तालिका 7 में निर्दिष्ट जांच का उद्देश्य उन विदेशी वस्तुओं का अनुकरण करना है जो गोलाकार हो सकती हैं।जहां एक संलग्नक में एक अप्रत्यक्ष या अत्याचारी प्रवेश मार्ग होता है और गति में सक्षम एक गोलाकार वस्तु की अंतर्ग्रहण के बारे में कोई संदेह है, यह चित्र की जांच करने या निर्दिष्ट बल के साथ लागू की जाने वाली वस्तु की जांच के लिए विशेष पहुंच प्रदान करने के लिए आवश्यक हो सकता है। खोलना जहां प्रवेश करना है
जाँच की।
मानक:IEC61032 आंकड़ा 6 जांच 2, IP2 का IEC60529।
आवेदन:इसका उद्देश्य 12.5 मिमी या अधिक से अधिक व्यास वाले ठोस विदेशी वस्तुओं के प्रवेश के खिलाफ बाड़ों के संरक्षण की डिग्री को सत्यापित करना है।
नमूना जांच:आसानी से सुलभ संलग्नक जीवित भागों या यांत्रिक भागों।
फ़ीचर:स्टील की गेंद, कठोर परीक्षण।
पैरामीटर:
| नमूना | HT-I06 | HT-I06T |
| नाम | टेस्ट जांच 2 स्टील की गेंद | बल के साथ जांच 2 जांच |
| स्टील की गेंद का व्यास | S12.5 + 0.2 0 | S12.5 + 0.2 0 |
| बल | ---- | 30N के बल के साथ |
| लागू मानक | IEC61032.1 | IEC60529 |

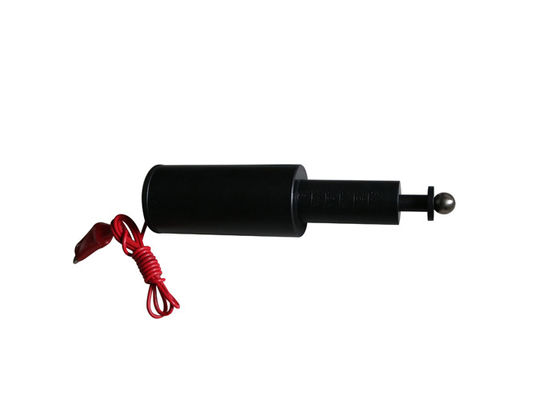

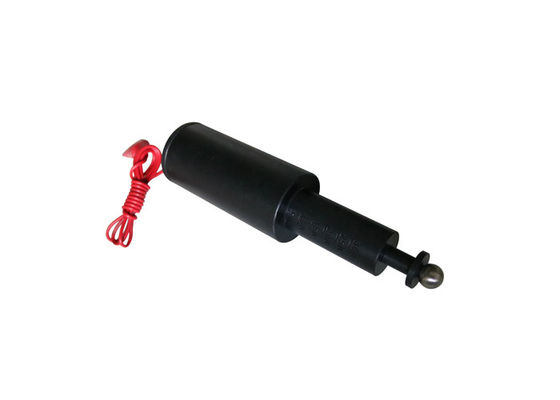

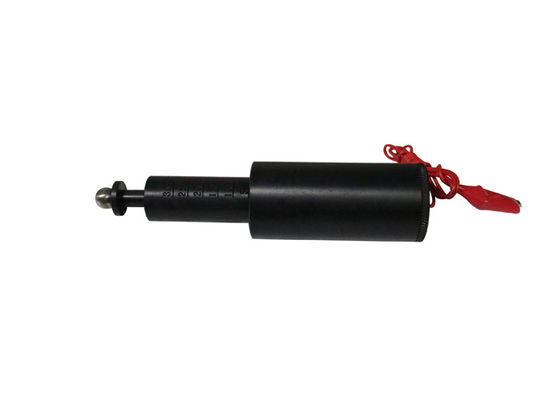

चित्र देखें:
