IEC 60884-1 क्लाज 23.4 प्लग सॉकेट परीक्षक पावर कॉर्ड फ्लेक्सिंग टेस्ट उपकरण 6 स्टेशन

IEC 60884-1 खण्ड 23.4 प्लग सॉकेट परीक्षक पावर कॉर्ड फ्लेक्सिंग टेस्ट उपकरण 6 स्टेशन

मानक विवरण (IEC60884-1 खंड 23.4):

23.4 गैर-पुन: प्रयोज्य प्लग और गैर-रीव्यूबल पोर्टेबल सॉकेट-आउटलेट इस तरह से डिज़ाइन किए जाएंगे कि लचीली केबल अत्यधिक झुकने के खिलाफ संरक्षित हो जहां यह एक्सेसरी में प्रवेश करती है।
इस प्रयोजन के लिए प्रदान किए गए गार्ड इन्सुलेट सामग्री के होंगे और एक विश्वसनीय तरीके से तय किए जाएंगे।
नोट 1 पेचदार धातु स्प्रिंग्स, चाहे वह नंगे या इन्सुलेट सामग्री के साथ कवर किया गया हो, लचीला केबल गार्ड के रूप में उपयोग नहीं किया जाना चाहिए।
अनुपालन निरीक्षण द्वारा जांचा जाता है और एक उपकरण के माध्यम से किए गए फ्लेक्सिंग टेस्ट द्वारा जैसा कि आंकड़ा 21 में दिखाया गया है।
परीक्षण नए नमूनों पर किया गया है।प्लग सॉकेट परीक्षक
नमूना को तंत्र के दोलनशील सदस्य के लिए तय किया जाता है ताकि, जब वह अपनी यात्रा के मध्य में हो, तो लचीली केबल की धुरी, जहां वह नमूना में प्रवेश करती है, ऊर्ध्वाधर है और दोलन की धुरी से गुजरती है।
फ्लैट डोरियों के साथ नमूने लगाए गए हैं ताकि अनुभाग की प्रमुख धुरी दोलन की धुरी के समानांतर हो।
एक्सेसरी को निम्न तरीके से परीक्षण उपकरण में तय किया जाएगा:
- प्लग: पिन द्वारा;प्लग सॉकेट परीक्षक
- पोर्टेबल सॉकेट-आउटलेट: लचीली केबल की दिशा में 4 मिमी से 5 मिमी की दूरी पर, सगाई के चेहरे से;अधिकतम आयाम वाले एक परीक्षण प्लग को परीक्षण के दौरान पोर्टेबल सॉकेट-आउटलेट में डाला जाएगा।
गौण है, दोलनशील सदस्य और दोलन के अक्ष के फिक्सिंग भाग के बीच की दूरी के अंतर से, ताकि लचीला केबल न्यूनतम पार्श्व गति बनाता है जब परीक्षण तंत्र के दोलन सदस्य को अपनी पूरी यात्रा पर ले जाया जाता है।
नोट 2 परीक्षण के दौरान लचीली केबल के न्यूनतम पार्श्व आंदोलन के साथ बढ़ते स्थिति को आसानी से प्रयोग करके आसानी से खोजने की संभावना के लिए, फ्लेक्सिंग तंत्र इस तरह से बनाया जाना चाहिए कि दोलन पर लगे सामान के लिए अलग-अलग समर्थन हो। सदस्य को आसानी से समायोजित किया जा सकता है।प्लग सॉकेट परीक्षक
नोट 3 यह देखने के लिए एक उपकरण (उदाहरण के लिए, एक स्लॉट या एक पिन) की सिफारिश की जाती है कि लचीला केबल न्यूनतम पार्श्व आंदोलन बनाता है या नहीं।
लचीली केबल एक द्रव्यमान के साथ भरी हुई है जैसे कि लागू बल है
- लचीले केबल वाले सामान के लिए 20 एन 0,75 मिमी 2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले;
- अन्य सामान के लिए 10 एन।
गौण या रेटेड वर्तमान के बराबर एक वर्तमान, जो भी कम हो, कंडक्टरों के माध्यम से पारित किया जाता है:
- 16 ए लचीला केबल के साथ सामान के लिए एक मामूली पार-अनुभागीय क्षेत्र 0,75 मिमी 2 से बड़ा है;
- 10 ए, लचीले केबल वाले सामान के लिए 0,75 मिमी 2 के नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले;
- लचीले केबल वाले सामान के लिए 2,5 ए 0,75 मिमी 2 से कम नाममात्र क्रॉस-सेक्शनल क्षेत्र है।
कंडक्टरों के बीच वोल्टेज नमूना के रेटेड वोल्टेज के बराबर है।
ऑसिलेटिंग मेंबर को 90 ° (45 ° वर्टिकल के दोनों ओर) के कोण से घुमाया जाता है, फ्लेक्सिंग की संख्या 10 000 और फ्लेक्सिंग की दर 60 / मिनट होती है।
नोट 4 एक फ्लेक्सिंग एक आंदोलन है, या तो पीछे या आगे की तरफ।
परिपत्र अनुभाग के साथ नमूने लचीला केबल 5 000 फ्लेक्सिंग के बाद दोलन सदस्य में 90 ° के माध्यम से बदल जाते हैं;फ्लैट फ्लेक्सिबल केबल वाले नमूने केवल कंडक्टर के अक्ष वाले विमान के लिए एक दिशा में झुकते हैं।
फ्लेक्सिंग टेस्ट के दौरान, वहाँ होगा
- करंट का कोई रुकावट नहीं,
- कंडक्टरों के बीच कोई शॉर्ट सर्किट नहीं।
नोट 5 लचीली केबल के कंडक्टरों के बीच एक शॉर्ट-सर्किट है
माना जाता है कि यदि वर्तमान प्राप्त होता है a
गौण के वर्तमान परीक्षण के दोगुने के बराबर मूल्य।
परीक्षण के बाद, गार्ड, यदि कोई हो, शरीर से अलग नहीं हुआ है और लचीली केबल के इन्सुलेशन में घर्षण या पहनने का कोई संकेत नहीं दिखाई देगा;कंडक्टरों के टूटे हुए तार में इंसुलेशन का छेद नहीं होगा, जहां तक ​​पहुंच बन सके।

उत्पाद का परिचय:

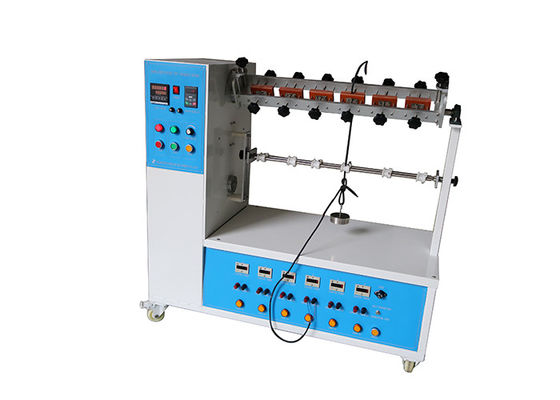

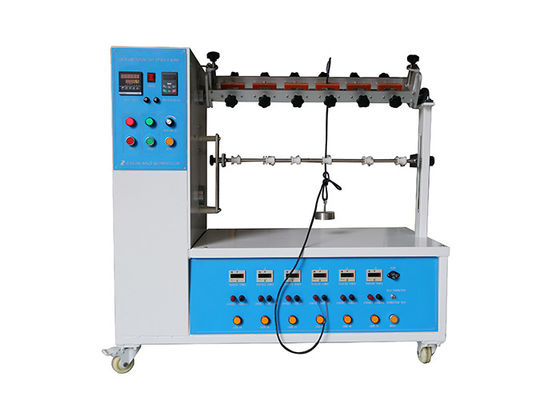

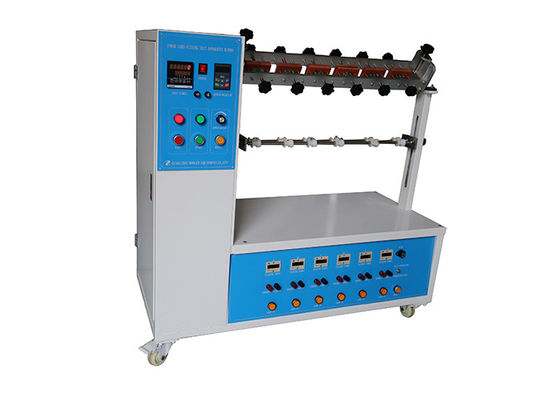

प्लग कॉर्ड लचीलापन परीक्षण उपकरण IEC 60884-1 आंकड़ा 21 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है, जिसका उपयोग नॉन रेवलेबल प्लग, उपकरण और समान विद्युत उपकरणों (विद्युत उपकरण) के पावर कॉर्ड के लिए झुकने परीक्षण की प्रक्रिया के लिए किया जाता है।

डिवाइस को प्रीसेट टेस्ट टाइम (999999 तक) किया जा सकता है, यह टेस्ट को अंजाम दे सकता है और टेस्ट की संख्या की गणना अपने आप हो जाती है।जब परीक्षण का समय पूर्व निर्धारित मूल्य तक पहुंच जाता है, तो सिस्टम स्वचालित रूप से बंद हो जाएगा और सिग्नल ध्वनि को पूरा करेगा।एक बार जब परीक्षण उपकरण बाहरी भार से जुड़ जाता है, तो इसका उपयोग लोड के साथ परीक्षण की प्रक्रिया के लिए किया जा सकता है।प्लग सॉकेट परीक्षक

मानक: IEC 60884-1 2013 खंड 23.4 और आंकड़ा 21, UL817, VDE0620

आवेदन: इस उपकरण का उपयोग गैर-रीव्यूबल प्लग (टर्मिनलों) और गैर-रिवाइंड पोर्टेबल सॉकेट-आउटलेट के फ्लेक्सिंग गुणों का परीक्षण करने के लिए किया जाता है, पावर केबल और जैकेट की थकान शक्ति की जांच करते हैं।

नमूना जांच: गैर-पुन: प्रयोज्य प्लग और गैर-रीव्यूबल पोर्टेबल सॉकेट-आउटलेट

फ़ीचर: गति को कम करने वाली मोटर रिग्रेसिंग मोशन करने के लिए क्रैंक स्लाइडिंग ब्लॉक संरचना को नियंत्रित करती है, बाएं और दाएं फ्लेक्सिंग कोणों को मैनुअल स्केल द्वारा समायोजित किया जाता है, और कोण स्वचालित समायोजन टच स्क्रीन मॉडल को अनुकूलित किया जा सकता है।

जब प्रीसेट टेस्ट समय पूरा हो जाएगा तो टेस्टर ऑटोमैटिक शटडाउन करेगा।

मापदंडों:

1. बिजली की आपूर्ति: AC220V 50Hz
2. फ्लेक्सिंग कोण: 45 °, 60 ° या 90 ° के लिए दोनों तरफ कुंडा कोण।एडजस्टेबल
3. फ्लेक्सिंग दर: 10 ~ 60rpm (आवृत्ति रूपांतरण), डिफ़ॉल्ट 60 बार / मिनट
4. वजन: 20 एन, 10 एन।6 प्रत्येक (उल 113g और 284 ग्राम वजन अनुकूलित किया जा सकता है)
5. टेस्ट स्टेशन: 6 स्टेशन, क्लैंप डिवाइस के 6 सेट के साथ
6. परीक्षण का समय: एक सामान्य काउंटर, 6 व्यक्तिगत काउंटर।0 ~ 999999 प्रीसेट
7. यांत्रिक सिद्धांत: रिडक्शन गियरबॉक्स पर क्रैंक ब्लॉक को विद्युत मोटर द्वारा प्रेरित कार्रवाई के लिए प्रेरित किया जाता है।
8. कॉर्ड टूटा संकेतक: red25 लाल संकेत प्रकाश
