| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HongCe |
| प्रमाणन: | Calibration certificate(cost additional) |
| मॉडल संख्या: | AS305E |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| नाम: | कलर सिग्नल जेनरेटर | गारंटी: | 1 साल |
|---|---|---|---|
| आउटपुट आयाम: | ≥1.5Vp-p (0-1.5Vp-p समायोज्य) / 75p | विचारों में भिन्नता: | सकारात्मक ध्रुवीयता |
| खाली करने का स्तर: | 0 DC 0.2VDC | तुल्यकालिक संकेत अनुपात: | 30% |
| इनपुट आयाम: | 1Vp-p / 75Ω (लगभग 82% का मॉड्यूलेशन दर) | ||
| हाई लाइट: | सकारात्मक ध्रुवीयता ऑडियो वीडियो परीक्षण उपकरण,15kHz ऑडियो वीडियो परीक्षण उपकरण |
||
रंगीन टीवी सिग्नल जेनरेटर ऑडियो वीडियो टेस्ट उपकरण - 1Vp-p/75Ω - Y, RY, BY
उत्पाद की जानकारी:

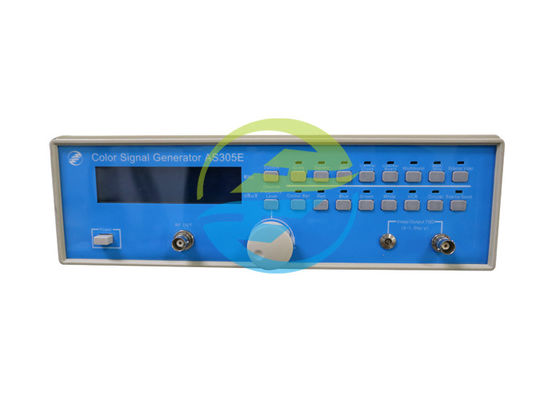

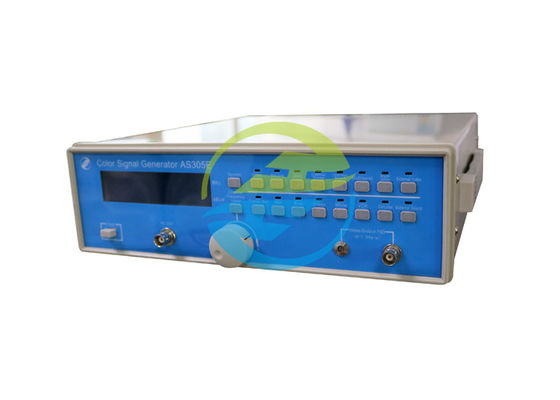

AS305E रंगीन टीवी सिग्नल जनरेटर एक पूर्ण-चैनल, बहु-मानक रंगीन टीवी सिग्नल जनरेटर है।यह एक इंटरमीडिएट फ़्रीक्वेंसी वेस्टीजियल साइडबैंड मॉड्यूलेशन और फिर फ़्रीक्वेंसी कनवर्ज़न रेडियो फ़्रीक्वेंसी मोड का उपयोग करता है ताकि यह सुनिश्चित हो सके कि सिग्नल की संपूर्ण टीवी बैंडविड्थ में लगातार विशेषताएं हैं, इसलिए इसे एक मानक-स्तरीय टीवी सिग्नल स्रोत और एक उच्च-प्रदर्शन मॉड्यूलेटर के रूप में उपयोग किया जा सकता है।सिग्नल स्रोत के चैनल, आवृत्ति, टीवी प्रारूप और आउटपुट स्तर सभी एक ही समय में एलसीडी स्क्रीन पर प्रदर्शित होते हैं।प्रत्येक वीडियो सिग्नल में स्वतंत्र कुंजी संचालन और निर्देश होते हैं, इसलिए संचालन और उपयोग बहुत सुविधाजनक है, और प्रदर्शन सहज है।ऑडियो वीडियो टेस्ट उपकरण
सिग्नल जनरेटर ऑडियो वीडियो टेस्ट उपकरणन केवल वीडियो सिग्नल और रेडियो फ़्रीक्वेंसी सिग्नल आउटपुट (वीडियो सिग्नल का आउटपुट आयाम और रेडियो फ़्रीक्वेंसी सिग्नल दोनों चर हैं), बल्कि बाहरी वीडियो सिग्नल और ऑडियो सिग्नल इनपुट मॉड्यूलेशन फ़ंक्शन भी है;रंग और चमक पृथक्करण संकेत (एस-वीडियो) को आवश्यकतानुसार जोड़ा जा सकता है, वीडियो घटक संकेत (वाई, आरवाई, बीवाई), सिंक्रनाइज़ेशन, पल्स सिग्नल आउटपुट को खाली करना।सिग्नल जनरेटर वैज्ञानिक अनुसंधान संस्थानों, स्कूलों, कारखानों और अन्य इकाइयों के लिए बहुत उपयुक्त है।
पैरामीटर:
| वीडियो सिग्नल आउटपुटऑडियो वीडियो टेस्ट उपकरण | |
| आउटपुट आयाम | 1.5Vp-p(0-1.5Vp-p एडजस्टेबल)/75Ω |
| विचारों में भिन्नता | सकारात्मक ध्रुवीयता |
| खाली स्तर | 0 ± 0.2 वीडीसी |
| तुल्यकालिक संकेत अनुपात | 30% |
| बाहरी वीडियो सिग्नल इनपुट | |
| इनपुट आयाम | 1Vp-p/75Ω (लगभग ८२% की मॉडुलन दर) |
| विचारों में भिन्नता | सकारात्मक ध्रुवीयता |
| क्रोमिनेंस सिग्नल | |
| क्रोमिनेंस वाहक आवृत्ति |
4.433619 मेगाहर्ट्ज पीएलए/बीडीजीएचआईके 3.579545 मेगाहर्ट्ज एनटीएससी / एम |
| क्रोमिनेंस चरण त्रुटि |
कलर सिंक + 3° प्रत्येक रंग ± 5 डिग्री |
| आंतरिक ऑडियो सिग्नल | 1kHz ± 10% साइन वेव |
| बाहरी ऑडियो सिग्नल इनपुट | |
| बाहरी ऑडियो आवृत्ति रेंज | 20 हर्ट्ज -15 किलोहर्ट्ज़ |
| बाहरी ऑडियो इनपुट आयाम | 420mV/rms (1kHz पर आवृत्ति विचलन लगभग ±50 kHz है) |
| सिग्नल जनरेटर ऑपरेटिंग सिस्टम | पाल/बीजी, पाल/आई, पाल/डीके, एनटीएससी/एम (वैकल्पिक) |
| वीडियो और ऑडियो वाहक | |
| वीडियो वाहक आवृत्ति रेंज | 45 मेगाहर्ट्ज (871.25 मेगाहर्ट्ज) |
| आवृत्ति त्रुटि | ≤7×10－5 |
| आउटपुट आयाम | 50-110+10 -5 डीबीयूवी/75Ω |
| वीडियो मॉडुलन मोड | AM / नकारात्मक |
| ऑडियो वाहक और वीडियो वाहक रिक्ति |
4.5 मेगाहर्ट्ज एनटीएससी / एम 5.5 मेगाहर्ट्ज पीएलए/बीजीएच 6.0 मेगाहर्ट्ज पीएलए/आई. 6.5 मेगाहर्ट्ज पीएलए/डीके |
| वीडियो वाहक से ऑडियो वाहक अनुपात | 13±3डीबीd |
| बैंड संयम से बाहर | ≥ 50dB |
| छवि संकेत | |
| स्केल | लीनियर 8 लेवल स्ट्रीट लैडर सिग्नल (काले से सफेद तक) |
| वर्ग | 11 क्षैतिज बार × 15 लंबवत बार |
| स्थान | क्षैतिज 15 अंक x लंबवत 11 अंक |
|
केंद्र क्रॉस ऑडियो वीडियो टेस्ट उपकरण |
1 केंद्र लंबवत रेखा के 3 बार, बाईं सीमा रेखा के लिए 2। 3 बार 1 केंद्र रेखा के लिए, 2 ऊपरी और निचली सीमा रेखा के लिए। |
| ब्लैक एंड व्हाइट ग्रिड | 16 क्षैतिज ग्रिड × 12 लंबवत ग्रिड |
| मल्टीवेव समूह | 8 समूहों के 0.8 से 5 मेगाहर्ट्ज एकल आवृत्ति संकेत |
| आधा काला और आधा सफेद | बायां आधा काला है और दायां आधा सफेद है |
| मानक रंग |
रेंज प्रारूप: 100/0/75/0 पाल प्रणाली 77/7.5/77/7.5 एनटीएससी |
| लाल क्षेत्र | आयाम प्रारूप: एक ही रंग के अनुरूप |
| हरा मैदान | आयाम प्रारूप: एक ही रंग के अनुरूप |
| नीला क्षेत्र | आयाम प्रारूप: एक ही रंग के अनुरूप |
| सफेद क्षेत्र | 100% सफेद |
| चार वेक्टर | वाई = 50% |
| अंगूठी | वाई = 100%, त्रिज्या 4.5 वर्ग |
