| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HT-U01 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 100 सेट / महीना |

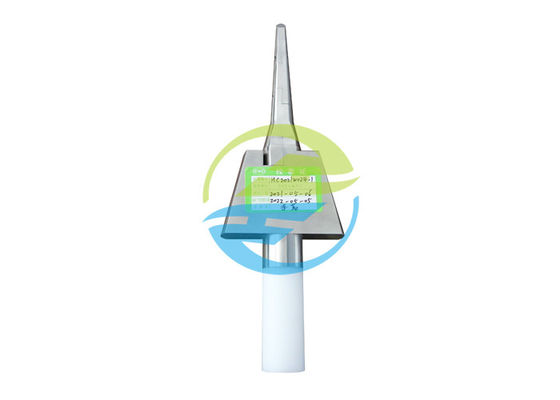

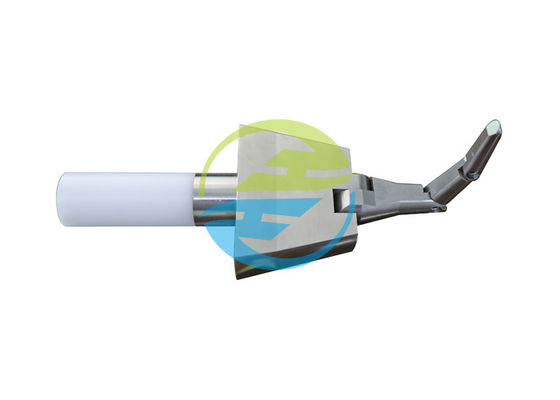

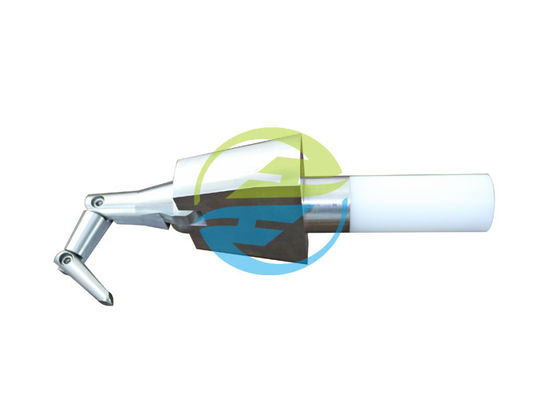

UL507 चित्र 9.2 लाइव भागों की पहुंच के लिए वेब स्टॉप टेस्ट फिंगर प्रोब के साथ स्पष्ट जांच
UL507 क्लॉज 9.1 ~ 9.3 में विवरण:
9 लाइव पार्ट्स की पहुंच
9.1 सामान्य
9.1.1 अनजाने में संपर्क के जोखिम को कम करने के लिए जिसमें बिना इंसुलेटेड लाइव पार्ट्स और फिल्म-लेपित तार से बिजली के झटके का खतरा शामिल है, एक उपकरण या मोटर में एक उद्घाटन 9.3.1 - 9.4.1 का अनुपालन करेगा और तालिका 9.1।
9.2 प्रत्यक्ष- और अप्रत्यक्ष रूप से सुलभ मोटर-
9.2.1 एक सीधी पहुंच वाली मोटर एक मोटर है:
क) बिना किसी हिस्से को हटाए संपर्क किया जा सकता है;या
बी) वह संपर्क के लिए सुलभ होने के लिए स्थित है।
9.3 जांच का अनुप्रयोग
९.३.१ तालिका ९.१ में संदर्भित और चित्र ९.२ में सचित्र जांच को किसी भी गहराई पर लागू किया जाएगा जो उद्घाटन की अनुमति देता है और किसी भी स्थिति में उद्घाटन के माध्यम से पहले, दौरान और बाद में घुमाया या घुमाया जाएगा जो संपर्क करने का प्रयास करने के लिए आवश्यक है। एक अछूता जीवित भाग या फिल्म-लेपित तार।यदि आवश्यक हो, तो उद्घाटन के माध्यम से सम्मिलन के बाद कॉन्फ़िगरेशन को बदल दिया जाएगा।विन्यास जांच के संयुक्त भागों की स्थिति को संदर्भित करता है।
मानक:IEC62368 चित्र V1, UL474 चित्र 5.1, UL507 चित्र 9.2 (PA100A), UL982 चित्र 7.1, UL1017 चित्र 2, UL1062 Fig1.2, UL1278 चित्र 8.3, UL1310 चित्र 16.2, UL6500 Fig14, UL60065 Fig14 और UL60950 चित्र NAF.1।
आवेदन:यह व्यापक रूप से विद्युत उपकरणों के बाड़े संरक्षण परीक्षण में उपयोग किया जाता है।
नमूना जांच:आसानी से सुलभ संलग्नक जीवित भागों या यांत्रिक भागों।
फ़ीचर:नायलॉन हैंडल + जांच, यह मानक आंकड़े के अनुसार निर्मित होता है।
पैरामीटर:
| नाम | पैरामीटर |
| 1 | आर3.5 |
| 2 | 0.05 |
| 3 | 0.05 |
| 4 | 0.05 |
| 5 | 0.05 |
| 6 | 16 |
| 7 | २५.४ |
| 8 | 0.05 |
| 9 | 50 |
| 10 | ७८ |
| 1 1 | R25 |
| 12 | ७८ |
| १३ | ९७ |
| 14 | लगभग।30° |
| 15 | 5.8 |
| 16 | 15 |
| 17 | 19 |
| १८ | २१.५ |
| 19 | २५.४ |
| 20 | 5 |
| 21 | 30 |
| 22 | 60 |
| २३ | 90 |
| 24 | ९६ |
| 25 | 100 |
| 26 | 136 |
| २७ | १५४ |
| 28 | २३४ |
संदर्भ के लिए चित्र:
