UL1278 UL507 फिल्म लेपित तार के लिए जांच 19.1 मिमी लाइव भागों की पहुंच को सत्यापित करने के लिए

UL1278 UL507 फिल्म-लेपित तार के लिए जांच 19.1 मिमी लाइव भागों की पहुंच को सत्यापित करने के लिए

UL1278 क्लॉज 8.1 ~ 8.5 में विवरण:

8 लाइव पार्ट्स की पहुंच

८.१ हीटर का एक विद्युत भाग इस प्रकार स्थित या संलग्न होना चाहिए कि असंक्रमित जीवित भागों के साथ अनजाने में संपर्क के खिलाफ सुरक्षा प्रदान की जाएगी, सिवाय इसके कि यह आवश्यकता स्पष्ट रूप से चमकते हुए खुले तार वाले तत्व और तत्व के तत्काल निकट कनेक्शन पर लागू नहीं होती है।३.१, ८.२, ३२.७ और ३२.१ देखें। इंसुलेटेड मोटर ब्रश कैप्स को अतिरिक्त बाड़ों की आवश्यकता नहीं होती है।

८.२ की आवश्यकता ८.१ की आवश्यकता एक हीटर में एक पृथक धातु-पहने तत्व की म्यान पर लागू नहीं होती है जिसमें बाड़े को ग्राउंड करने का प्रावधान होता है, हालांकि इस तरह के म्यान को एक नंगे जीवित भाग माना जाता है जब स्पेसिंग को मापा जा रहा हो।

८.३ यह निर्धारित करने के लिए कि क्या एक बाड़े में एक उद्घाटन स्वीकार्य है, इस पर ध्यान दिया जाना चाहिए:

ए) अछूते जीवित भागों की निकटता (जैसा कि 8.1, 8.2, 8.4, 8.5, और 8.1 5 को लागू करके निर्धारित किया गया है और

बी) उद्घाटन के माध्यम से जल इन्सुलेशन, पिघला हुआ धातु, और इसी तरह की सामग्री के उत्सर्जन की संभावना (जैसा कि 7.3 - 7.6 लागू करके निर्धारित किया गया है।)टेस्ट फिंगर प्रोब

8.4 अनजाने में संपर्क की संभावना को कम करने के लिए जिसमें एक अछूता लाइव भाग या फिल्म-लेपित तार से बिजली के झटके का जोखिम शामिल हो सकता है, एक बाड़े में एक उद्घाटन या तो (ए) या (बी) का अनुपालन करेगा।

क) 1 इंच (25.4 मिमी) से कम छोटे आयाम (8.8 देखें) वाले उद्घाटन के लिए, ऐसे हिस्से या तार को चित्र 8.3 में सचित्र जांच द्वारा संपर्क नहीं किया जाएगा।

बी) एक उद्घाटन के लिए जिसमें 1 इंच या उससे अधिक का मामूली आयाम है, ऐसे हिस्से या तार को तालिका 8.1 में निर्दिष्ट उद्घाटन से दूरी दी जाएगी।टेस्ट फिंगर प्रोब

अपवाद: अगर मोटर 8.5 में आवश्यकताओं का अनुपालन करता है तो मोटर के एक अभिन्न संलग्नक को इन आवश्यकताओं का पालन करने की आवश्यकता नहीं है।

८.५, ८.४ में उल्लिखित किसी भाग या तार के संबंध में, ८.४ के अपवाद में उल्लिखित मोटर के एक अभिन्न बाड़े में:

क) 3/4 इंच (1 9.1 मिमी) से कम छोटा आयाम (8.8 देखें) वाला एक उद्घाटन स्वीकार्य है यदि:

१) चित्र ८.२ में चित्रित जांच द्वारा फिल्म-लेपित तार से संपर्क नहीं किया जा सकता है;

2) सीधे पहुंच योग्य मोटर में (8.9 देखें), चित्र 8.4 में सचित्र जांच द्वारा एक अछूता जीवित भाग से संपर्क नहीं किया जा सकता है;या

3) एक अप्रत्यक्ष रूप से सुलभ मोटर में (8.9 देखें), चित्रा 8.1 में सचित्र जांच द्वारा एक अछूता जीवित भाग से संपर्क नहीं किया जा सकता है।

बी) एक उद्घाटन जिसमें 3/4 इंच (1 5.1 मिमी) या उससे अधिक का मामूली आयाम होता है, यदि कोई भाग या तार तालिका 8.1 में निर्दिष्ट अनुसार उद्घाटन से दूरी पर है तो स्वीकार्य है।टेस्ट फिंगर प्रोब

मानक:UL398 चित्र 8.2 (PA170B), UL507 (PA170D), UL749 चित्र 2, UL982 चित्र 58.6 और UL1278 चित्र 8.2 (PA140A)।

आवेदन:इसका उपयोग तामचीनी (यानी, ट्रांसफार्मर और इंडक्टर्स) की कोटिंग लाइनों के परीक्षण के लिए किया जाता है।

नमूना जांच:ट्रांसफार्मर और इंडक्टर्स।

फ़ीचर:नायलॉन हैंडल + जांच, यह मानक आंकड़े के अनुसार निर्मित होता है।टेस्ट फिंगर प्रोब

मापदंडों:

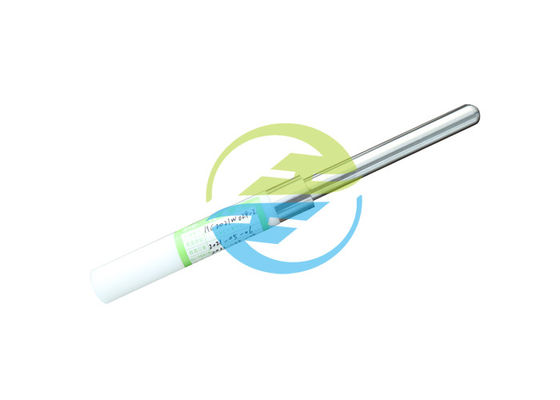

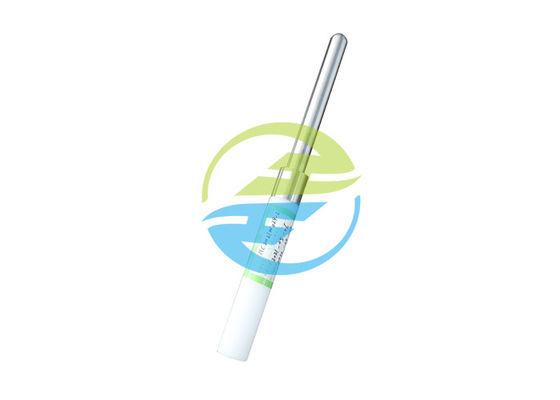

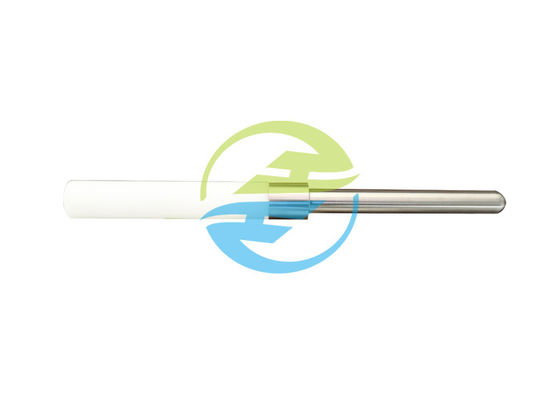

संदर्भ के लिए चित्र:
