IEC60065 क्लॉज 8.21 मैंड्रेल टेस्ट डिवाइस 10° और 230° रोटेट एंगल

IEC60065 क्लॉज 8.21 मैंड्रेल टेस्ट डिवाइस, 10° और 230° रोटेट एंगल

IEC60065:2014 खंड 8.21

8.21 गैर-वियोज्य पतली शीट सामग्री आईईसी ६१५५८-१:२००९ के २६.३ या निम्नलिखित के साथ अनुपालन करेगी:
तीन परीक्षण नमूने, प्रबलित इन्सुलेशन बनाने वाली गैर-विभाजित पतली शीट सामग्री की तीन या अधिक परतों से युक्त प्रत्येक व्यक्तिगत नमूने का उपयोग किया जाता है।एक समय में एक नमूना परीक्षण स्थिरता (चित्र 14) के खराद के लिए तय किया गया है जैसा कि चित्र 15 में दिखाया गया है।
नमूने के मुक्त सिरे पर १५० N ± १० N का अधोमुखी बल लगाया जाता है (चित्र १६ देखें),
एक उपयुक्त क्लैंपिंग डिवाइस का उपयोग करना।खराद का धुरा बिना झटके के हाथ से घुमाया जाता है
- प्रारंभिक स्थिति (चित्र 15) से अंतिम स्थिति (चित्र 16) और पीछे तक;
- दूसरी बार ऊपर के रूप में;
- प्रारंभिक स्थिति से अंतिम स्थिति तक।
यदि एक नमूना रोटेशन के दौरान टूट जाता है जहां यह खराद का धुरा या क्लैंपिंग डिवाइस के लिए तय किया गया है, तो यह विफलता का गठन नहीं करता है और परीक्षण को एक नए नमूने पर दोहराया जाता है।यदि कोई अन्य स्थान पर नमूना टूट जाता है, तो परीक्षण विफल हो जाता है।
इस पूर्व शर्त के बाद, धातु की पन्नी की एक शीट, ०,०३५ मिमी ± ०,००५ मिमी मोटी, कम से कम २०० मिमी लंबी, नमूने की सतह के साथ रखी जाती है, खराद का धुरा के प्रत्येक तरफ नीचे लटकती है (चित्र १६ देखें)।नमूने के संपर्क में पन्नी की सतह प्रवाहकीय होनी चाहिए, न कि ऑक्सीकृत या अन्यथा अछूता।पन्नी को इस तरह से रखा गया है कि इसके किनारे नमूने के किनारों से 18 मिमी से कम न हों (चित्र 17 देखें)।फ़ॉइल को उपयुक्त क्लैंपिंग उपकरणों का उपयोग करके, प्रत्येक छोर पर दो बराबर वज़न से कड़ा किया जाता है।
जबकि खराद का धुरा अपनी अंतिम स्थिति में है, और अंतिम स्थिति के बाद ६० एस के भीतर, खराद का धुरा और धातु की पन्नी के बीच एक ढांकता हुआ शक्ति परीक्षण लागू किया जाता है
10.4.2, प्रबलित इन्सुलेशन के लिए तालिका 5 में निर्दिष्ट मान के 1,5 गुना के परीक्षण वोल्टेज का उपयोग करते हुए, लेकिन 5 केवी से कम नहीं।
अन्य दो नमूनों पर पूरी परीक्षण प्रक्रिया दोहराई जाती है।

मानक:IEC60065 की पुष्टि करें: 2014 खंड 8.21, आंकड़ा 14 ~ 16, IEC60950

आवेदन:गैर वियोज्य पतली परत सामग्री के लिए इन्सुलेशन विरोधी क्षति शक्ति सत्यापन।

नमूना जांच:गैर वियोज्य पतली परत सामग्री।

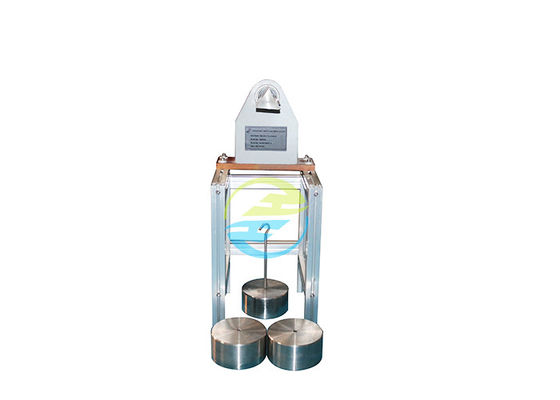

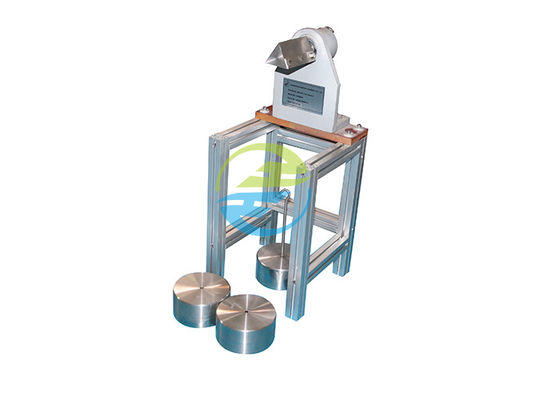

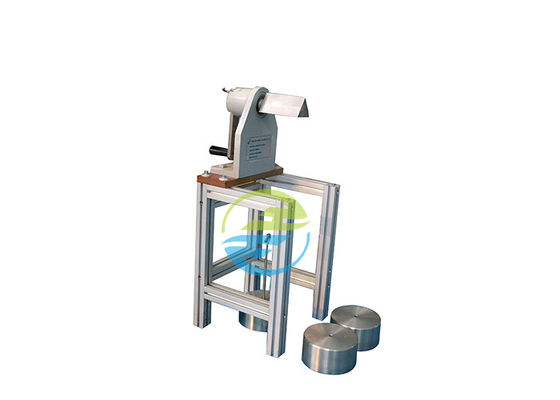

विशेषता:10 ° और 230 ° की स्थिति यांत्रिक सीमा के साथ निर्धारित की जाती है, न केवल परीक्षण कोण की सटीकता सुनिश्चित करने के लिए, बल्कि एक सरल ऑपरेशन विधि को प्राप्त करने के लिए भी;एक लटकती हुई अंगूठी के साथ वजन, एक बिंदु के मामले में बहुत बड़े पुल बल के कारण क्षतिग्रस्त हो जाता है।

मापदंडों:

1, 50N * 3pcs का वजन, 100N और 150N परीक्षण प्राप्त करने के लिए जोड़ा जा सकता है।

2, परीक्षण समय की संख्या: 3 बार।

3, वोल्टेज परीक्षक (वैकल्पिक) को समझना।
