| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | CF-2 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 15 सेट |

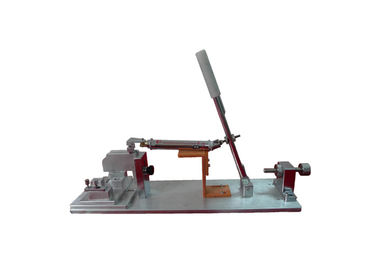

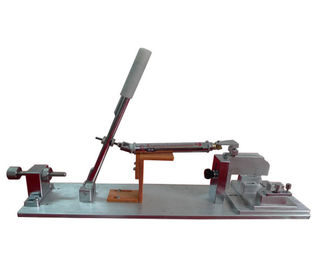

कप्लर लेटरल पुलिंग टेस्टिंग अप्परेटस
उत्पाद की जानकारी:
यह डिवाइस IEC60320-1 के अनुसार है, डिजाइन करने के लिए आकृति 1 मानक आवश्यकता है। यह कनेक्टर की यांत्रिक शक्ति का परीक्षण करने के लिए, इस कारण से बल के साथ कनेक्टर की शर्तों के तहत उपकरण इनलेट को वापस लेने के परीक्षण के लिए प्रयोग किया जाता है।
तकनीकी पैमाने:
1, लचीला केबल झुकने की ऊंचाई: 40 ± 2 मिमी, समायोज्य।
2, खींचें सीमा: 0-100 एन।
3, खींचें रास्ता: मैन्युअल ऑपरेशन, एक दिशा में 50 बार और फिर विपरीत दिशा में 50 बार।
4, कंडक्टर चयन और संबंधित परीक्षण पार्श्व मूल्य तालिका खींचता है
तालिका 7 - पार्श्व खींचने के लिए मान लागू होते हैं
कनेक्टर की रेटेड वर्तमान ए | खींचें एन |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
विधि का प्रयोग करना:
1. स्थापित करने और कसने के लिए कनेक्टर के आवश्यक परीक्षण के अनुसार संबंधित उपकरण इनपुट सॉकेट का चयन करें।

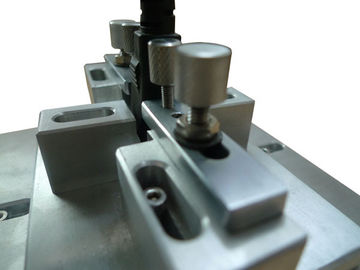

2. उपकरण के इनपुट सॉकेट में कनेक्टर डालें, आप समायोजन ब्लॉक को अन्य विशेष कनेक्टरों के लिए ठीक से समायोजित कर सकते हैं।

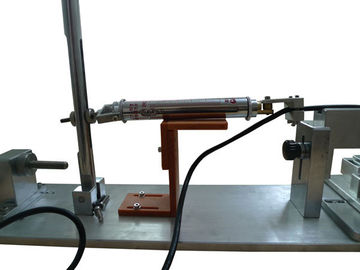

3. वसंत संतुलन के साथ कनेक्टर मुलायम केबल को लॉक करने के लिए, बेक्लाइट सहायक ब्लॉक पर फ्लैट।
4. कनेक्टर को आवश्यक परीक्षण बल में खींचने के लिए, और स्थिति को समायोजित किया जा सकता है।
5. सामान्य परीक्षण, 50 बार खींचने के बाद, कनेक्टर और उपकरण इनपुट सॉकेट 180 डिग्री घुमाएं, और फिर 50 बार खींचें। वसंत संतुलन अंत, फिर इसी घूर्णन को जारी करने की आवश्यकता नहीं है।
परीक्षण के बाद, कनेक्टर के अनुसार अनुवर्ती परीक्षण दर्ज करना है या नहीं।
ध्यान दें:
1. सुनिश्चित करें कि टर्मिनल क्लैंप किया गया है और परीक्षण करते समय सुरक्षा पर ध्यान देना है;
2. जब वसंत पैमाने का उपयोग नहीं किया जाता है, तो इसे ढीला राज्य रखा जाना चाहिए;
3. परीक्षण को पूरा होने के बाद उपकरण के रखरखाव पर ध्यान देना चाहिए, अपशिष्ट को सूखा, धूल प्रमाण रखा जाना चाहिए।
