पावर कॉर्ड आईईसी टेस्ट उपकरण तनाव / टोक़ परीक्षण मशीन एसी 220 वी 50 एचजेड

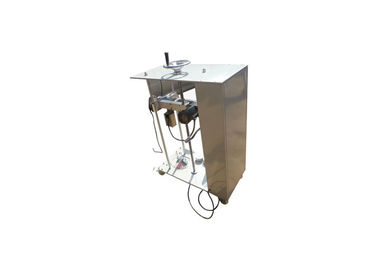

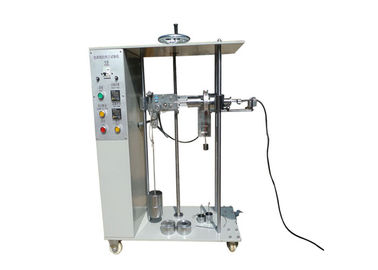

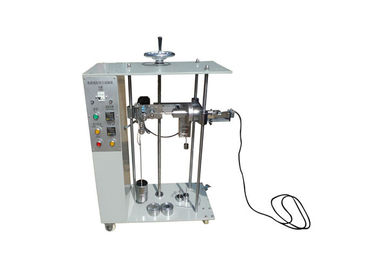

पावर कॉर्ड स्ट्रेन और ट्विस्ट टेस्टर

उत्पाद की जानकारी:

परीक्षण उपकरण IEC60335-1: 25.15 के अनुरूप है। इसका इस्तेमाल बिजली की कॉर्ड के टर्मिनल के दो परीक्षणों में विद्युत कॉर्ड तनाव और टोक़ का परीक्षण करने के लिए किया जाता है, और लचीला कॉर्ड स्थायी रूप से तय तारों और अन्य घरेलू बिजली के उपकरणों, चिकित्सा उपकरणों से जुड़ा हुआ है, यह जांचता है कि क्या क्लैंपिंग डिवाइस सुरक्षित है

एक आपूर्ति कॉर्ड के साथ उपलब्ध उपकरणों, और एक लचीली कॉर्ड द्वारा स्थायी वायरिंग से स्थायी रूप से जुड़ा होने के लिए बनाए गए उपकरणों में, एक कॉर्ड लंगर होगा। कॉर्ड लंगर से कंडक्टर को तनाव से राहत मिलती है, टर्मिनलों पर घुमा देने और घर्षण से कंडक्टर के इन्सुलेशन की रक्षा के लिए।

एक छिद्र को कॉर्ड पर बना दिया जाता है, जबकि यह कोर्ड एंकोरेज या अन्य उपयुक्त बिंदु से लगभग 20 मिमी की दूरी पर, अनुवर्ती तालिका में दिखाए गए पुल बल के अधीन होता है।

रस्सी को बलपूर्वक निर्दिष्ट बल के साथ सबसे प्रतिकूल दिशा में 1 एस के लिए मरोड़ते बिना खींच लिया जाता है। परीक्षण 25 बार किया जाता है

रस्सी, जब तक कि एक स्वचालित रस्सी रील पर नहीं, तब एक टोक़ के अधीन किया जाता है जो उपकरण के करीब संभव के रूप में लागू किया जाता है। टोक़ निम्नलिखित तालिका में निर्दिष्ट है और इसे 1 मिनट के लिए लागू किया गया है

परीक्षण के दौरान, रस्सी क्षतिग्रस्त नहीं होगी और टर्मिनल पर कोई सराहनीय तनाव नहीं दिखाएगा। पुल बल का दोबारा इस्तेमाल किया जाता है और कॉर्ड 2 मिमी से अधिक समय तक विस्थापित नहीं होगा।

तकनीकी पैमाने:

1, विद्युत आपूर्ति: एसी 220 वी 50 एचजेड;

2, भार भार: 20 एन * 2,30 एन * 2 (30 एन, 60 एन, 80 एन, 100 एन की खींच बल प्राप्त किया जा सकता है);

3, टोक़ वजन: 5 एन * 1, 12.5 एन * 1, 17.5 एन * 1 (0.1 एनएम, 0.25 एनएम, 0.35 एनएम);

4, तनाव समय: 0 ~ 99 99 (चयन), 25 गुना डिफ़ॉल्ट रूप से होता है;

5, तनाव आवृत्ति: 1 बार / एस;

6, टोक़ समय: 0.01 एस ~ 99 घंटे 99 मिनट;

7, टेबल - बल और टोक़ खींचो।
