आईईसी 60529 प्रवेश सुरक्षा परीक्षण उपकरण आईपी 1 एक्स 50 मिमी टेस्ट क्षेत्र जांच 10-50 एन बल के साथ

आईईसी 60529 आईपी1एक्स 50 मिमी टेस्ट क्षेत्र जांच 10-50 एन बल के साथ, प्रवेश सुरक्षा परीक्षण उपकरण

में प्रासंगिक विवरणआईईसी 60529:

5.1 संक्षिप्त विवरण: हाथ के पिछले हिस्से से खतरनाक भागों तक पहुंच से सुरक्षित

परिभाषा: एक्सेस जांच, 50 मिमी के क्षेत्र में, खतरनाक भागों से पर्याप्त निकासी होनी चाहिए

                                 प्रवेश सुरक्षा परीक्षण उपकरण

5.2 ठोस विदेशी वस्तुओं के प्रवेश के खिलाफ सुरक्षा का तात्पर्य है कि तालिका 2 में अंक 2 तक की जांच की गई वस्तु पूरी तरह से बाड़े में प्रवेश नहीं करेगी।इसका मतलब है कि गोले का पूरा व्यास एक उद्घाटन से नहीं गुजरेगा।बाड़े में।

तालिका 2: संक्षिप्त विवरण: 50 मिमी और अधिक . की ठोस विदेशी वस्तुओं से सुरक्षित

परिभाषा: वस्तु जांच, 50 मिमी का क्षेत्र, पूरी तरह से प्रवेश नहीं करेगा

वस्तु जांच का पूरा व्यास बाड़े के उद्घाटन से नहीं गुजरेगा।

                                                                                                                              प्रवेश सुरक्षा परीक्षण उपकरण

11.4 तालिका 5: 50 मिमी का गोला पूरी तरह से प्रवेश नहीं करेगा और पर्याप्त निकासी रखी जाएगी

13.1 तालिका7: परीक्षण साधन (वस्तु जांच और धूल कक्ष): बिना हैंडल या गार्ड के कठोर गोला 50+0.05 मिमी व्यास

परीक्षण बल: 50 एन ± 1 0%

प्रवेश सुरक्षा परीक्षण उपकरण

15.2 परीक्षण की स्थिति
एक्सेस जांच को तालिका 6 में निर्दिष्ट बल के साथ बाड़े के किसी भी उद्घाटन के खिलाफ धकेल दिया जाता है। यदि यह आंशिक रूप से या पूरी तरह से प्रवेश करता है, तो इसे हर संभव स्थिति में रखा जाता है, लेकिन किसी भी मामले में स्टॉप फेस पूरी तरह से उद्घाटन के माध्यम से प्रवेश नहीं करेगा।
3.1 में परिभाषित आंतरिक बाधाओं को बाड़े का हिस्सा माना जाता है।

एसतंदूर:IEC61032 fig.1, IEC60529 IP1 और IEC60065।

आवेदन:इस जांच का उद्देश्य खतरनाक भागों तक पहुंच के खिलाफ व्यक्तियों के हाथ के पिछले हिस्से की सुरक्षा को सत्यापित करना है।यह खतरनाक भागों और ठोस विदेशी वस्तुओं को प्रवेश करने से रोकने के लिए उपयोग की जाने वाली आवश्यक जांच भी है।

टेस्टप्रचुर:आसानी से सुलभ संलग्नक जीवित भागों या यांत्रिक भागों।

विशेषता:इस परीक्षण जांच को अनुकूलित किया जा सकता है।एम्फेनॉल कनेक्टर से लैस होने पर इसका उपयोग एंटी-इलेक्ट्रिक शॉक टेस्ट के लिए किया जा सकता है।या संलग्नक सुरक्षा परीक्षण के लिए उपयोग किया जाता है जब हैंडल के अंत में एम 6 का खुला थ्रेडेड छेद (पुल और पुश डायनेमोमीटर से जुड़ा हुआ) होता है। जिस जांच का मॉडल नंबर "टी" के साथ होता है वह बल के साथ होता है।प्रवेश सुरक्षा परीक्षण उपकरण

पीमापदंडों:

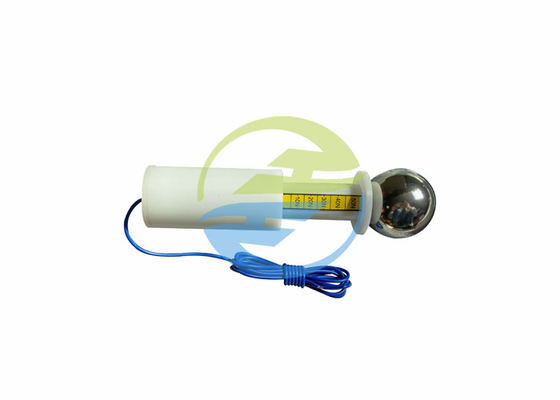

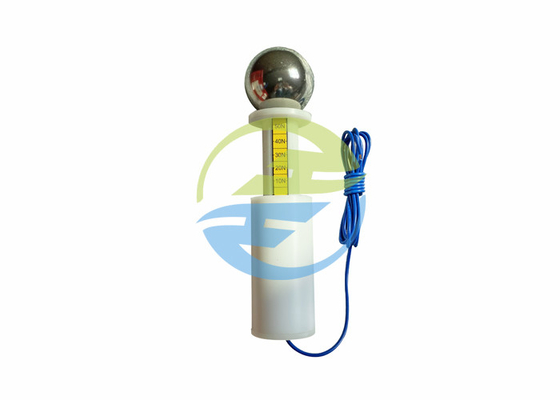

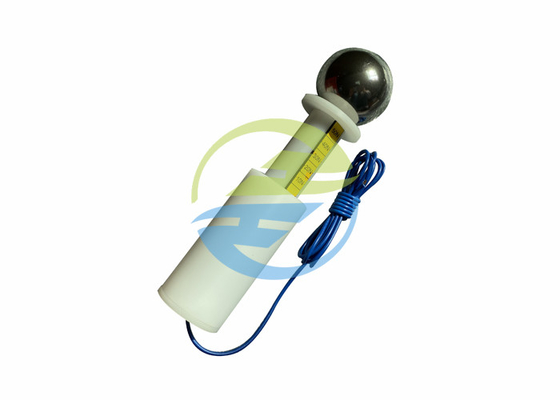

संदर्भ के लिए चित्र:
