| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | एचडब्ल्यूआई-1 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट /माह |
IEC60950-1 हॉट वायर इग्निशन टेस्टर, एनीलिंग टाइम 8s-12s, पावर 0.26W / mm ± 4%
M.1 हॉट वायर इग्निशन टेस्ट
एम.1.1
प्रत्येक सामग्री के पांच नमूनों की जांच की जाएगी।नमूने 1 50 मिमी लंबे 1 3 मिमी चौड़े और सामग्री निर्माता द्वारा बताए गए समान मोटाई के होने चाहिए।
किनारों को गड़गड़ाहट, पंख आदि से मुक्त होना चाहिए।
एम.1.2
A (250 ± 5) मिमी लंबाई के नाइक्रोम तार (80% निकल, 20% क्रोमियम, लौह मुक्त) लगभग 0.5 मिमी व्यास और लगभग 5,28 Ω/m के ठंडे प्रतिरोध वाले का उपयोग किया जाएगा।तार को एक सीधी लंबाई में शक्ति के एक चर स्रोत से जोड़ा जाएगा जिसे 8 से 1 2 सेकंड की अवधि के लिए तार में 0,26 W/mm की बिजली अपव्यय का कारण बनने के लिए समायोजित किया जाता है।
ठंडा होने के बाद, तार को एक नमूने के चारों ओर लपेटा जाएगा ताकि छह मिमी अलग-अलग पांच पूर्ण मोड़ बन सकें।
एम.1.3
लिपटे नमूने को एक क्षैतिज स्थिति में और चर शक्ति स्रोत से जुड़े तार के सिरों का समर्थन किया जाएगा, जिसे फिर से तार में 0.26 W/mm को नष्ट करने के लिए समायोजित किया जाता है (चित्र M.1 देखें)।
एम.1.4
सर्किट को सक्रिय करके परीक्षण शुरू करें ताकि 0,26 डब्ल्यू / मिमी की रैखिक शक्ति घनत्व उत्पन्न करने वाले हीटर तार के माध्यम से एक वर्तमान पारित हो।
एम.1.5
परीक्षण नमूना प्रज्वलित होने तक गर्म करना जारी रखें।जब प्रज्वलन होता है, तो बिजली बंद करें और प्रज्वलित करने के लिए समय रिकॉर्ड करें।
यदि 1 20 सेकेंड के भीतर प्रज्वलन नहीं होता है तो परीक्षण बंद कर दें।उन नमूनों के लिए जो बिना प्रज्वलन के तार के माध्यम से पिघलते हैं, परीक्षण बंद कर दें जब नमूना अब हीटर के तार के सभी पांच मोड़ों के साथ अंतरंग संपर्क में न हो।
एम.1.6
शेष नमूनों पर परीक्षण दोहराया जाएगा।
एम.1.7
औसत प्रज्वलन समय और नमूनों के प्रत्येक सेट की मोटाई दर्ज की जाएगी।
मानक:आईईसी 60950-1, आईईसी 60947-1: 2011, आईईसी 60695-2-20।ज्वलनशीलता परीक्षण उपकरण
आवेदन:यह इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरण सामग्री के लिए इग्निशन खतरनाक परीक्षण करने के लिए उपयुक्त है।यह सिम्युलेटेड ग्लो कंपोनेंट और ओवरलोड रेजिस्टेंस के हीट सोर्स या इग्निशन सोर्स का अनुकरण करता है जो थोड़े समय में थर्मल स्ट्रेस का कारण बन सकता है।
टेस्टप्रचुर:सूचना प्रौद्योगिकी उपकरण, कम वोल्टेज स्विच और नियंत्रण उपकरण भागों।ज्वलनशीलता परीक्षण उपकरण
विशेषता:हॉट-वायर कॉइल इग्निशन टेस्ट हीटर स्ट्रिप के विशिष्ट आकार (ф0.5 मिमी लंबाई: 250 मिमी) और विशिष्ट सामग्री (Ni80 / Cr20) को गोद लेता है जो आवश्यक हीटिंग पावर (0.26W / मिमी) और समय (8s～12s) के साथ पूर्व-एनील्ड होता है )फिर कुछ वायर रैपिंग टेंशन (5.4N) और निश्चित वायर रैपिंग डिस्टेंस (6.35mm) के अनुसार नमूने पर कॉइल हीटर स्ट्रिप 5 चक्रों के लिए।इसके बाद, निर्धारित ताप शक्ति (0.26W/mm) के तहत 120s तक परीक्षण करने के लिए रैपिंग हीटर स्ट्रिप के साथ नमूना लें, उपयोगकर्ता आग के जोखिम का न्याय कर सकते हैं कि क्या नमूना प्रज्वलित और प्रज्वलित समय है।ज्वलनशीलता परीक्षण उपकरण
पीमापदंडों:
| कार्यरत वोल्टेज | 220V/50Hz |
| नियंत्रण संचालन मोड | विद्युत नियंत्रण, बटन संचालन |
| गर्म कॉइल | 0.5mm, Ni80/Cr20, लंबाई: 250mm ± 5mm, ठंड प्रतिरोध 5.28Ω/m |
| एनील धारक दूरी | 250 मिमी |
| नमूना धारक दूरी और ऊंचाई | 70 मिमी, ऊंचाई: 60 मिमी (धारक सतह से ट्रे सतह के बीच की दूरी) |
| वायर रैपिंग टेंशन और उसकी दूरी | 5.4 एन ± 0.05 एन, 6.35 मिमी ± 0।5 मिमी (31.5 मिमी ± 0.5 मिमी के भीतर, कुंडल 5 चक्र, राष्ट्रीय मानक 6 मिमी है) |
| एनीलिंग समय और शक्ति | 8s～12s(1s～999.9s डिजिटल डिस्प्ले प्रीसेट किया जा सकता है),0.26W/mm±4%(डिजिटल डिस्प्ले समायोज्य है) |
| परीक्षण समय और शक्ति | 120s(1s～999.9s डिजिटल डिस्प्ले प्रीसेट किया जा सकता है),0.26W/mm±4%(डिजिटल डिस्प्ले समायोज्य है) |
| नमूना आकार | एल × डब्ल्यू × एच: (125 ± 5 मिमी) × (13.0 ± 0.5 मिमी) × (0.75 + 0.075 0 मिमी, 1.5 + 0.15 0 मिमी, 3 + 0.3 0 मिमी) [राष्ट्रीय मानक 0.75 ± 0.1 मिमी, 1.5 ± 0.1 मिमी, 3 है ± 0.2 मिमी] |
| परीक्षण प्रक्रिया | स्वचालित नियंत्रण, स्वतंत्र निकास |
| प्रकाश | नियंत्रण के साथ परीक्षण कक्ष में प्रकाश व्यवस्था से लैस करें |
| परीक्षण कक्ष और आयाम | > 0.5m3, ब्लैक मैट बैकग्राउंड, एग्जॉस्ट फैन के साथ, आयाम: 1100*550*1200mm, 130kg |

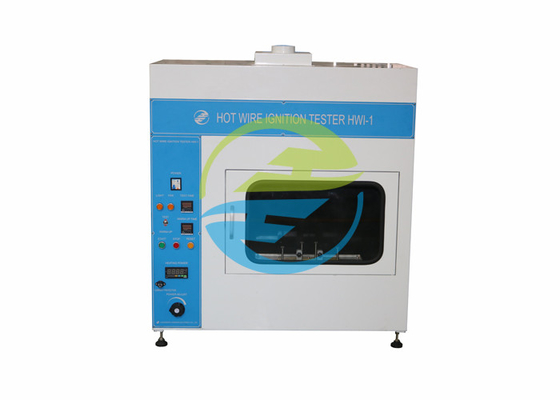

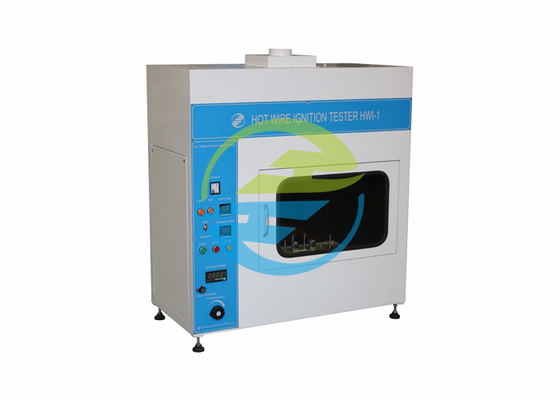

चित्रसंदर्भ के लिए:
