IEC60669-1 क्लॉज 19.3 सेल्फ बैलास्टेड लैंप लोड बॉक्स SBL स्विच टेस्टर 250V

IEC60669-1 क्लॉज 19.3 सेल्फ बैलास्टेड लैंप लोड बॉक्स SBL स्विच टेस्टर 250V

स्व-बैलेस्टेड लैंप (एसबीएल) लोड के लिए अभिप्रेत स्विच अत्यधिक पहनने या अन्य हानिकारक प्रभाव के बिना, सेल्फ बैलेस्टेड लैंप सर्किट को नियंत्रित करते समय होने वाले विद्युत और थर्मल तनाव का सामना करेंगे।
एक बिजली आपूर्ति के लिए परीक्षण के तहत स्विच के माध्यम से चित्रा 12 बी में दिए गए लोड को जोड़कर अनुपालन की जांच की जाती है।
गणना निम्नलिखित मापदंडों पर आधारित है ताकि दबाव वर्तमान और I 2 t के लिए आवश्यक मान हो:
- cos = 0,9 (लैगिंग) पर 3 kA की आपूर्ति का एक संभावित शॉर्ट-सर्किट करंट (rms);
- लोड के लिए परीक्षण सर्किट में 0,25 के बराबर एक प्रतिरोध आर 3।यह मान 1,5 मिमी 2 के क्रॉस-अनुभागीय क्षेत्र वाले तार के साथ प्राप्त किया जाता है, जब 13 ए तक और सहित रेटेड वर्तमान के साथ स्विच का परीक्षण किया जा रहा है और 2,5 मिमी 2 जब 13 ए से अधिक रेटेड वर्तमान के साथ स्विच किया जाता है और सहित 20 ए का परीक्षण किया जा रहा है।

मानक:आईईसी60669-1:2017 खंड 19.3

आवेदन पत्र:यह डिवाइस हाउसहोल्ड और इसी तरह के उद्देश्य के लिए निश्चित स्विच के लिए ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट के लिए उपयुक्त है, विशेष रूप से एलईडी सर्किट को नियंत्रित करते समय स्वयं गिट्टी लैंप स्विच इलेक्ट्रिक स्ट्रेस और थर्मल स्ट्रेस टेस्ट के लिए उपयुक्त है।यह सत्यापित करने के लिए कि क्या स्विच सामान्य उपयोग, किसी भी यांत्रिक क्षति या सामान्य ऑपरेशन के तहत विद्युत थकान विफलता, किसी भी संपर्क आसंजन घटना या दीर्घकालिक बंद या वियोग घटना का सामना कर सकता है, यह जांचने के लिए कि क्या अत्यधिक पहनने या अन्य हानिकारक परिणाम हैं।

नमूना जांच:सेल्फ बैलास्ट लैंप (एसबीएल) स्विच

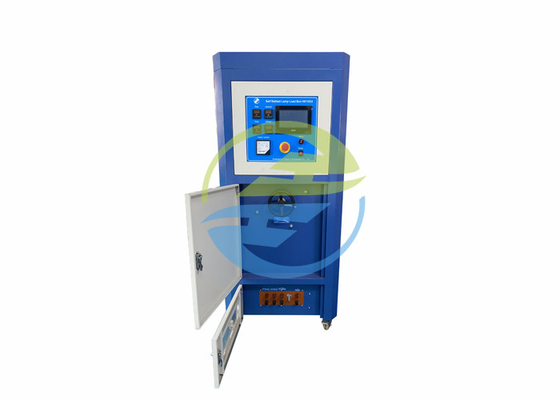

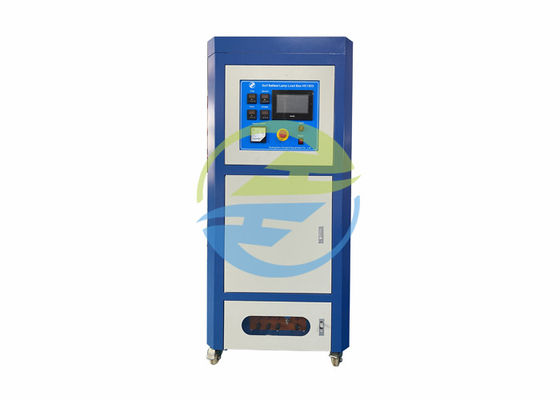

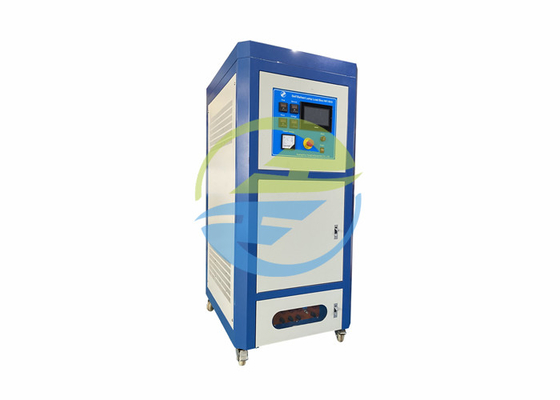

विशेषता:आयाम के बारे में: चौड़ा (800 मिमी) * गहरा (800 मिमी) * उच्च (1800 मिमी)।फ्रेम नीला है और साइड पैनल हल्के सफेद हैं।सामने के ऊपर ऑपरेशन कंट्रोल पैनल है।नियंत्रण पर पावर स्विच, उत्पाद परीक्षण वोल्टेज और पावर डिस्प्ले उपकरण, अलार्म, टच स्क्रीन इत्यादि हैं, प्रतिरोधी और कैपेसिटर लोड संयोजन, एसी संपर्ककर्ता, रिले हैं।बॉक्स के नीचे एक टर्मिनल होता है, जो तार के माध्यम से परीक्षण मशीन में उत्पाद से जुड़ा होता है, और करंट को आउटपुट करता है और निरीक्षण प्रक्रिया में लोड प्रदान करता है।

लोड डिवाइस को शिपमेंट से पहले मानक लोड स्थितियों के साथ प्रीसेट किया गया है।जब तक परीक्षण वोल्टेज को 250V ~ तक समायोजित किया जाता है, तब तक ऑपरेटर स्विच बटन को उसी रेटेड करंट के साथ दबाता है, जिसका परीक्षण किया जाना है, और इसकी रेटेड शक्ति, आवेग तरंग, I_शिखरऔर मैं²टी मानक की संगत आवश्यकताओं को पूरा करते हैं।

3 स्टेशन हैं और एक ही समय में 3 स्विच का परीक्षण किया जा सकता है।

मीटरिंग मोड और मीटरिंग समर्पित पोर्ट के साथ, बिल्ट-इन 90-डिग्री क्लोजिंग प्लेट, आउटपुट वेवफॉर्म को मापने में आसान, I_शिखरवर्तमान मूल्य और I²टी ऊर्जा मूल्य, उपकरण माप आवश्यकताओं के लिए मानकों को पूरी तरह से पूरा करते हैं।

डिवाइस एक वोल्टेज नियामक से लैस है, जो बाहरी वोल्टेज नियामक की आवश्यकता के बिना स्विच परीक्षण द्वारा आवश्यक 250V के वोल्टेज तक पहुंच सकता है।

मापदंडों:

संदर्भ के लिए चित्र:
