| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | एचएक्स9804 |
| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

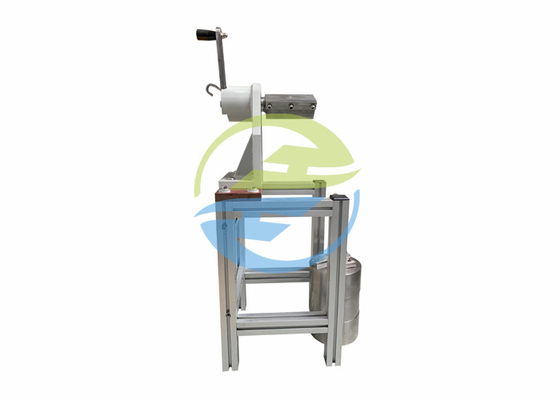

IEC60950-1 अनुलग्नक AA मैंड्रेल टेस्ट डिवाइस तीन 50N वजन के साथ
IEC60950-1 अनुलग्नक AA
तीन परीक्षण नमूने, प्रबलित इन्सुलेशन बनाने वाली गैर-विभाजित पतली शीट सामग्री की तीन या अधिक परतों से युक्त प्रत्येक व्यक्तिगत नमूने का उपयोग किया जाता है।एक समय में एक नमूना परीक्षण स्थिरता (चित्रा AA.1) के खराद का धुरा के लिए तय किया गया है जैसा कि चित्र AA.2 में दिखाया गया है।
एक उपयुक्त क्लैम्पिंग डिवाइस का उपयोग करके, नमूने के मुक्त सिरे पर 150 N ± 10 N का एक अधोमुखी बल लगाया जाता है (चित्र AA.3 देखें)।खराद का धुरा घुमाया जाता है
- प्रारंभिक स्थिति (चित्र AA.2) से अंतिम स्थिति तक (चित्र AA.3) और पीछे;
- ऊपर के रूप में दूसरी बार;
- प्रारंभिक स्थिति से अंतिम स्थिति तक।ऑडियो वीडियो टेस्ट उपकरण
यदि रोटेशन के दौरान नमूना टूट जाता है, जहां यह खराद का धुरा या क्लैंपिंग डिवाइस के लिए तय किया गया है, तो यह विफलता का गठन नहीं करता है।यदि कोई अन्य स्थान पर नमूना टूटता है, तो परीक्षण विफल हो जाता है।
उपरोक्त परीक्षण के बाद, धातु की पन्नी की एक शीट, 0,035 मिमी ± 0,005 मिमी मोटी, कम से कम 200 मिमी लंबी, नमूने की सतह के साथ रखी जाती है, खराद का धुरा के प्रत्येक तरफ नीचे लटकती है (चित्र एए.3 देखें)।नमूने के संपर्क में पन्नी की सतह प्रवाहकीय होनी चाहिए, ऑक्सीकृत या अन्यथा अछूता नहीं।पन्नी को इस तरह से तैनात किया जाता है कि इसके किनारे नमूने के किनारों से कम से कम 18 मिमी (चित्र एए.4 देखें)।फ़ॉइल को उपयुक्त क्लैंपिंग उपकरणों का उपयोग करके, प्रत्येक छोर पर दो बराबर वज़न से कड़ा किया जाता है।ऑडियो वीडियो टेस्ट उपकरण
मानक:IEC60065 की पुष्टि करें: 2014 खंड 8.21, आंकड़ा 14 ~ 16, IEC60950
आवेदन पत्र:गैर वियोज्य पतली परत सामग्री के लिए इन्सुलेशन विरोधी क्षति शक्ति सत्यापन।
नमूना जांच:गैर वियोज्य पतली परत सामग्री।ऑडियो वीडियो टेस्ट उपकरण
विशेषता:10 ° और 230 ° की स्थिति यांत्रिक सीमा के साथ निर्धारित की जाती है, न केवल परीक्षण कोण की सटीकता सुनिश्चित करने के लिए, बल्कि एक सरल ऑपरेशन विधि को प्राप्त करने के लिए भी;एक लटकती हुई अंगूठी के साथ वजन, एक बिंदु के मामले में बहुत बड़े पुल बल के कारण क्षतिग्रस्त हो जाता है।
मापदंडों:
1, 50N * 3pcs का वजन, 100N और 150N परीक्षण प्राप्त करने के लिए जोड़ा जा सकता है।
2, परीक्षण समय की संख्या: 3 बार।
3, वोल्टेज परीक्षक (वैकल्पिक) को समझना।ऑडियो वीडियो टेस्ट उपकरण
| परीक्षण वस्तु | ऑडियो वीडियो उपकरण की गैर-वियोज्य पतली चादरें |
| संदर्भ मानक | आईईसी 60950-1, आईईसी 61558-1 |
| परीक्षण | खराद का धुरा परीक्षण |
| स्थानक | 1 |
| तौल | 50एन * 3पीसी |
| टेस्ट खराद का धुरा | टिप के साथ त्रिभुज बारऑडियो वीडियो टेस्ट उपकरण |
| घुमाएँ कोण | 230° |
| परीक्षण का समय | 3 बार |
| आयाम | 240mmx 240mmx 600mm |
| वैकल्पिक | वोल्टेज परीक्षक का सामना करें |
