| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | एचडीएक्स1310 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 25 सेट / माह |

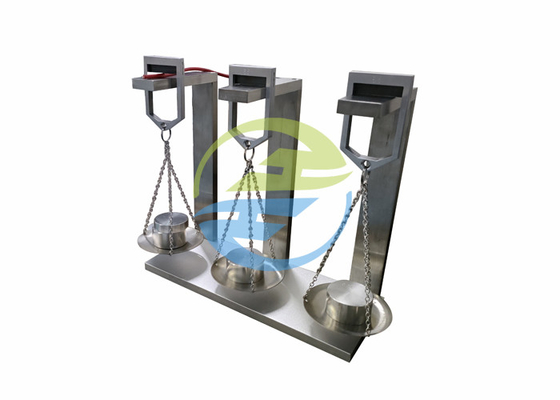

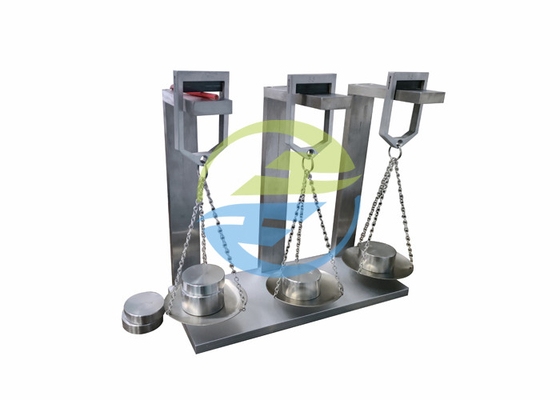

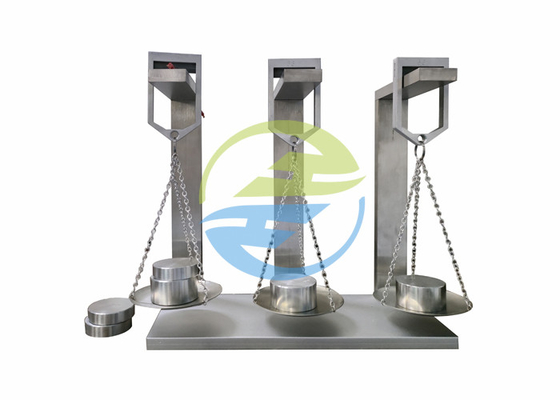

आईईसी60811-3-1 उच्च तापमान इंडेंटेशन डिवाइस 90 डिग्री और 120 डिग्री सेक्टर-आकार की प्रोफाइल के साथ
आईईसी 60811-3-1 खंड 8.1.3 परीक्षण उपकरण में प्रत्येक परीक्षण टुकड़े की स्थिति
इंडेंटेशन डिवाइस को चित्र 1 में दिखाया गया है, और इसमें एक आयताकार ब्लेड होता है जिसका किनारा 0.70 ± 0.01 मिमी चौड़ा होता है, जिसे टेस्ट पीस के खिलाफ दबाया जा सकता है।प्रत्येक टेस्ट पीस को चित्र 1 में दर्शाई गई स्थिति में रखा जाएगा। म्यान के बिना फ्लैट डोरियों को उनके फ्लैट की तरफ रखा जाएगा।छोटे व्यास वाले टेस्ट पीस को सपोर्ट पर इस तरह से लगाया जाना चाहिए कि वे ब्लेड के दबाव में मुड़े नहीं।सेक्टर-आकार के कोर के परीक्षण टुकड़े एक फिटिंग सेक्टर-आकार की प्रोफ़ाइल के साथ प्रदान किए गए समर्थन पर रखे जाएंगे जैसा कि चित्र 1 में दिखाया गया है। बल को कोर की धुरी के लंबवत दिशा में लागू किया जाएगा;ब्लेड भी कोर की धुरी के लंबवत होना चाहिए।
मानक:
आईईसी 60811-508 इलेक्ट्रिक और ऑप्टिकल फाइबर केबल - गैर-धातु सामग्री के लिए परीक्षण के तरीके - भाग 508: यांत्रिक परीक्षण - इन्सुलेशन और म्यान के लिए उच्च तापमान पर दबाव परीक्षण, आईईसी 60811-3-1 आंकड़ा 1।केबल परीक्षण उपकरण
आवेदन पत्र:
पीवीसी अछूता और म्यान तार और केबल उत्पादों के लिए, थर्मल और मैकेनिकल लोड की कार्रवाई के तहत पीवीसी के थर्मल विरूपण के प्रतिरोध को मापें और थर्मल और मैकेनिकल लोड की कार्रवाई के तहत, इन्सुलेशन तार को गोल, पंखे के आकार और समानांतर कॉर्ड, म्यान किया जा सकता है। मापा गोल या सपाट हो सकता है।इस परीक्षण विधि का उपयोग करने की अनुशंसा नहीं की जाती है जब परीक्षण नमूने (इन्सुलेशन या म्यान) की मोटाई 0.4 मिमी से कम हो।केबल परीक्षण उपकरण
नमूना जांच:
पीवीसी अछूता और म्यान तार और केबल उत्पादों, पिन-इन्सुलेट आस्तीन की सामग्री
पैरामीटर:
| कार्य केंद्र | 3 स्टेशन |
| ब्लेड की चौड़ाई | 0.70 ± 0.01 मिमीकेबल परीक्षण उपकरण |
| नमूना समर्थन विमान | 0°, 90°, 120° प्रति टुकड़ा एक टुकड़ा, बदली उपयोग कर सकते हैं। |
| सहायता | चिकना स्टेनलेस स्टील समर्थन |
| वज़न | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 ग्राम, प्रत्येक 3 टुकड़ों के लिए, पूरी तरह से 30 टुकड़े हैं। |
