आईईसी 60227-2 खंड 3.2 झुकने परीक्षण:

आवश्यकताएं आईईसी 60227-1 के 5.6.3.2 में दी गई हैं।
उचित लंबाई के कॉर्ड का एक नमूना उपकरण में तय किया जाएगा जैसा कि चित्र 2 में दिखाया गया है, और 0.5 किलो के वजन के साथ लोड किया गया है।कंडक्टरों के माध्यम से लगभग 0,1 A की धारा प्रवाहित की जाएगी।
नमूने को कंडक्टरों के अक्षों के तल के लंबवत दिशा में पीछे की ओर और आगे की ओर झुकाया जाना चाहिए, दो चरम स्थिति ऊर्ध्वाधर के दोनों किनारों पर 90 ° का कोण बनाते हैं।
एक फ्लेक्सिंग 180 डिग्री के माध्यम से एक आंदोलन है।फ्लेक्सिंग की दर 60 प्रति मिनट है।
यदि नमूना परीक्षण का अनुपालन नहीं करता है, तो इसे दो अतिरिक्त नमूनों के साथ दोहराया जाएगा, जो दोनों फिर से दोहराए गए परीक्षण का अनुपालन करेंगे।

परिचय:

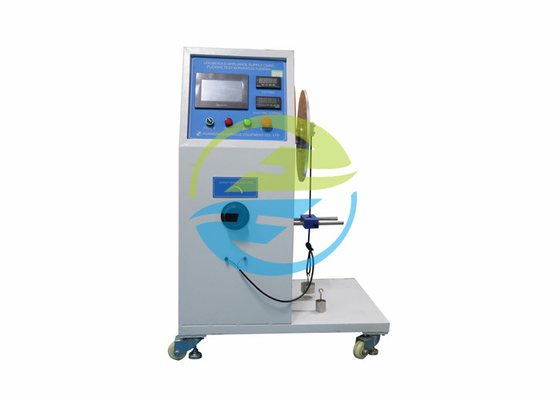

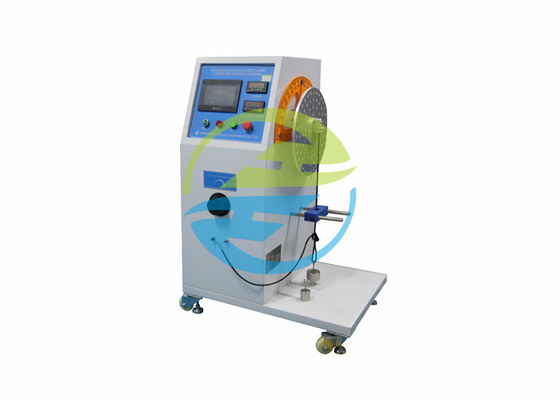

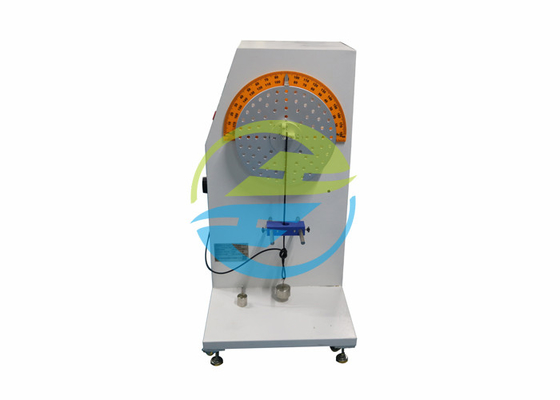

कॉर्ड बेंडिंग टेस्टर को आईईसी 60227-1 क्लॉज 5.6.3.2, आईईसी 60227-2 क्लॉज 3.2 के अनुसार डिजाइन और निर्मित किया गया है।इसका उपयोग पावर कॉर्ड फ्लेक्सिंग (झुकने) प्रतिरोध प्रदर्शन की जांच के लिए किया जाता है।450/750V पॉलीविनाइल क्लोराइड इंसुलेटेड केबल्स सहित रेटेड वोल्टेज की टेस्ट ऑब्जेक्ट।

परीक्षण उपकरण संचालित करना आसान है, परीक्षण समय की संख्या (999999 बार तक) निर्धारित कर सकता है, परीक्षण की गति और परीक्षण कोण को समायोजित किया जा सकता है, वर्तमान 0-1 ए स्टीप्लेस समायोज्य लोड करें, और वर्तमान चालन पहचान फ़ंक्शन के साथ।पूर्व निर्धारित परीक्षण समय पूरा होने या चालन बाधा का पता चलने पर परीक्षक स्वचालित रूप से बंद हो जाएगा, परीक्षण किए गए समय और अलार्म को ध्वनि के साथ रिकॉर्ड करें।उपकरण मानक के अनुसार निर्मित होते हैं और नमूना स्थिरता कई नमूनों से मेल खाती है।उपयोगिता मॉडल में सुंदर उपस्थिति, मजबूत कार्य और उच्च विश्वसनीयता के फायदे हैं, और यह केबल निर्माताओं और प्रयोगशाला परीक्षण के लिए एक अनिवार्य उपकरण है।

तकनीकी पैमाने:

आईईसी 60227-2 चित्रा 2:

क्लैंप विवरण:
