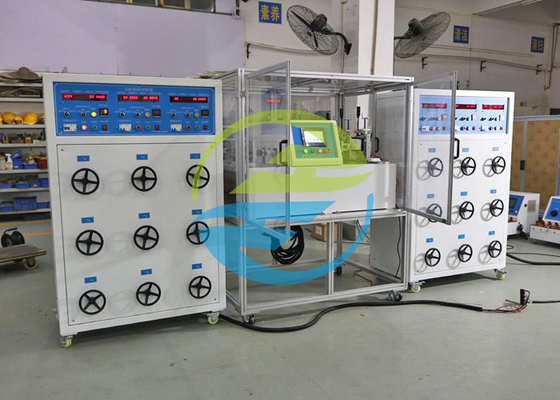

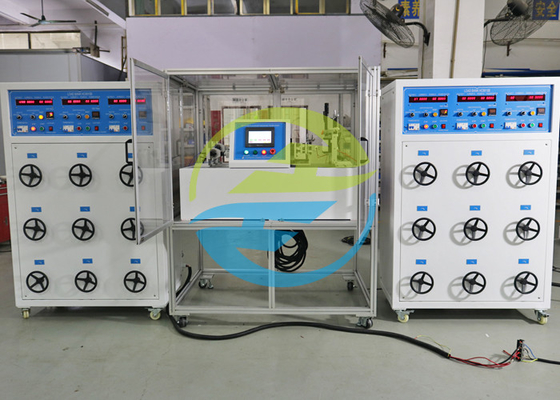

IEC60669-1 स्विच प्लग सॉकेट एंड्योरेंस टेस्टर और लोड बैंक सेट 6 स्टेशन

IEC60669-1 स्विच प्लग सॉकेट एंड्योरेंस टेस्टर और लोड बैंक सेट, 6 स्टेशन

परिचय:

प्लग एंड सॉकेट एंड्योरेंस टेस्टिंग मशीन को IEC60884-1 और आदि में संबंधित क्लॉज की आवश्यकताओं के अनुसार डिज़ाइन किया गया है, जिसका उपयोग घरेलू और इसी तरह के उद्देश्यों के लिए प्लग और सॉकेट के जीवन का आकलन करने के लिए किया जाता है।लोड कैबिनेट से जुड़े, प्लग और सॉकेट के विद्युत जीवन परीक्षण को मानक के अनुसार जांचा जा सकता है।यह बिजली के सामान के निर्माता, घरेलू उपकरणों के निर्माता और गुणवत्ता निरीक्षण विभाग द्वारा उत्पादों की गुणवत्ता निरीक्षण के लिए एक आवश्यक परीक्षण मशीन है।
फिक्स्चर को बदलकर, यह मशीन बटन स्विच, रॉकर स्विच, टॉगल स्विच, रोटरी स्विच, और अन्य स्विच, और प्लग और सॉकेट का जीवन परीक्षण कर सकती है।
यह लोड कैबिनेट आउटपुट कर सकता हैप्रतिरोधक, आगमनात्मक और कैपेसिटिवभार।परीक्षण उपकरण में सुंदर उपस्थिति, उचित लेआउट, सरल संचालन और सुविधाजनक रखरखाव के फायदे हैं।

धीरज परीक्षण के लिए प्लग सॉकेट परीक्षक स्विच करें:

मानक:आईईसी 60884-1 2013 खंड 20, 21, सीआईएसपीआर 14-1, आईईसी 61058-1, आईईसी60669-1 आदि।

आवेदन पत्र:इस उपकरण का उपयोग घरेलू और समान उद्देश्य के लिए निश्चित विद्युत उपकरण स्विच, प्लग और सॉकेट, ऑन-ऑफ क्षमता के लिए कपलर, ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट के लिए किया जाता है।यह सत्यापित करने के लिए कि स्विच, प्लग या सॉकेट सामान्य उपयोग, किसी भी यांत्रिक क्षति या सामान्य ऑपरेशन के तहत बिजली की थकान विफलता, किसी भी संपर्क आसंजन घटना या दीर्घकालिक बंद या वियोग घटना का सामना कर सकता है, यह जांचने के लिए कि क्या अत्यधिक पहनने या अन्य हानिकारक परिणाम हैं।

नमूना जांच:घरेलू या समान प्रयोजन स्विच, प्लग, सॉकेट, कप्लर्स

विशेषता:एल्यूमीनियम मिश्र धातु फ्रेम, स्टेनलेस स्टील सीलिंग प्लेट, सर्वो मोटर द्वारा संचालित, सटीक बॉल स्क्रू और सिंक्रोनस बेल्ट ड्राइव, 7 इंच रंग टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन, पीएलसी नियंत्रण प्रणाली का उपयोग करना।बटन स्विच, टॉगल स्विच, रॉकर स्विच, रोटरी स्विच, प्लग और सॉकेट के लिए लिफ्ट टेस्ट कर सकते हैं।संबंधित नियंत्रण प्रणाली के साथ, लोड (प्रतिरोधक, आगमनात्मक और कैपेसिटिव) के साथ लोडिंग परीक्षण कर सकते हैं।पूर्व निर्धारित परीक्षण समय, चालन वर्तमान समय (उद्घाटन समय), परीक्षण गति, परीक्षण यात्रा और रोटेशन कोण (15 कोण तक)।वर्तमान प्रदर्शन समारोह के साथ, प्रवाहकीय वर्तमान प्रदर्शित कर सकते हैं।

मापदंडों:

लोड बैंक HC9915B:

मानक:आईईसी 60884-1 2013 खंड 20 और 21, आईईसी 60950-1, आईईसी 60598-1, आईईसी 61058-1, आईईसी 60669-1 और इसी तरह

आवेदन पत्र:इस उपकरण का उपयोग घरेलू और समान उद्देश्य के लिए निश्चित विद्युत उपकरण स्विच, प्लग और सॉकेट, ऑन-ऑफ क्षमता के लिए कपलर, ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट के लिए किया जाता है।

नमूना जांच:घरेलू या समान प्रयोजन स्विच, प्लग, सॉकेट

विशेषता:यह डिवाइस ब्लू फ्रेमवर्क और ग्रे कवर के साथ है।इस उपकरण का शीर्ष ऑपरेशन कंट्रोल पैनल है, जिस पर बिजली की आपूर्ति को नियंत्रित करने के लिए, विद्युत क्षमता रूपांतरण के लिए और लोड प्रकार के रूपांतरण के लिए स्विच होते हैं।कनेक्टिंग करंट और वोल्टेज के साथ-साथ पावर, स्टार्ट और स्टॉप के बटन, अलार्म, स्टेटस इंडिकेटर लाइट आदि के डिस्प्ले मीटर भी हैं।नीचे आउटपुट वोल्टेज एडजस्टमेंट, करंट एडजस्टमेंट और इंडक्शन एडजस्टमेंट के लिए नॉब्स दिए गए हैं।तीन स्टेशन हैं, प्रत्येक स्टेशन में प्रतिरोधक, आगमनात्मक और कैपेसिटिव लोड टेस्ट का कार्य है।ट्रांसफरिंग स्विच द्वारा लोड टेस्ट का प्रकार चुना जा सकता है।अंदर लोड बॉक्स तेज हवा के संवहन द्वारा ठंडा किया जाता है।लोड बॉक्स के नीचे टर्मिनल होते हैं जिसके माध्यम से लोड बॉक्स को तार का उपयोग करके स्विच और प्लग-सॉकेट धीरज परीक्षक से जोड़ा जा सकता है।परीक्षण की प्रक्रिया के दौरान, उपकरण वर्तमान और वोल्टेज के साथ-साथ बिजली का उत्पादन करता है।

मापदंडों:

1. बिजली की आपूर्ति: 3 चरण 4 तार एसी 380V 50 हर्ट्ज
2. स्टेशन: 3 स्टेशन
3. डिजिटल वोल्टेज मीटर: 0 ~ 300V, सटीकता: ± 0.5%
4. डिजिटल एम्पीयर मीटर: 0 ~ 30 ए, सटीकता: ± 0.5%
5. डिजिटल बिजली मीटर: 0 ~ 10 किलोवाट, सटीकता: ± 0.5%
6. डिजिटल पावर फैक्टर मीटर: 0.3 ~ 0.98, सटीकता: ± 0.5%
7. लोड विधि: प्रतिरोधक, आगमनात्मक और कैपेसिटिव लोड।एक में तीन, परिवर्तनीय
8. क्षमता भार: 70uf,140uf,7.3uf चुना जा सकता है
9. लोड आउटपुट: प्रत्येक शक्ति और अंतराल शक्ति को चुना जा सकता है
10. काउंटर: 0 ~ 999999, प्रीसेट
11. भार क्षमता: 3 * 10 केवीए
12. मैक्स।आउटपुट करंट का: 30A, जब यह 32A से अधिक हो जाता है, तो यह अपने आप बंद हो जाता है
13. मैक्स।आउटपुट वोल्टेज का: 300V, जब यह 305V से अधिक हो जाता है, तो यह स्वचालित रूप से बंद हो जाता है
14. कार्य वातावरण: 80 ~ 106kpa, 5 ~ 40 ℃, (20 ~ 90)% RH

15. जगह का उपयोग: कोई हिंसक झटकों, विद्युत चुम्बकीय हस्तक्षेप और धूल के बिना, कोई विस्फोटक या संक्षारक गैस नहीं।
