IEC60245-2 केबल परीक्षण उपकरण पूर्ण लचीले केबल्स के लिए स्थिर लचीलापन परीक्षक

IEC60245-2 केबल परीक्षण उपकरण पूर्ण लचीले केबल्स के लिए स्थिर लचीलापन परीक्षक

संरचना परिचय
मशीन स्लाइडिंग क्लैंप, फिक्स्ड क्लैंप, लेफ्ट और राइट लिमिट प्रोटेक्शन, स्क्रू ड्राइव स्ट्रक्चर और इलेक्ट्रिक कंट्रोल बोर्ड से बनी है।
1. स्लाइडिंग क्लैंप और फिक्सिंग क्लैंप मुख्य रूप से क्लैंप सीट और क्लैंप ब्लॉक से बना होता है, और हैंडल बार को क्रमशः नमूना के दो सिरों को क्लैंप करने के लिए क्लैंप ब्लॉक को धक्का देने के लिए घुमाया जाता है।केबल परीक्षण उपकरण
2. टकराव से बचने के लिए स्लाइडिंग स्थिरता की रक्षा के लिए बाएं और दाएं पक्षों में से प्रत्येक पर एक सीमा स्विच है।
3. स्क्रू ड्राइव संरचना बाएं और दाएं स्थानांतरित करने के लिए स्लाइडिंग क्लैंप को चलाती है।
4. इलेक्ट्रिक कंट्रोल बोर्ड एक मैनुअल कंट्रोल पैनल है जिसमें लेफ्ट शिफ्ट, स्टॉप, राइट शिफ्ट, पावर सप्लाई और स्पीड कंट्रोल जैसे स्विच होते हैं।

मानक:IEC60245-1 रबर इंसुलेटेड केबल- रेटेड वोल्टेज 450/750 वी-पार्ट 1 तक और इसमें शामिल हैं: सामान्य आवश्यकताएं, आईईसी 60245-2 क्लॉज 3.2 और चित्रा 2 रबर इंसुलेटेड केबल-रेटेड वोल्टेज 450/750 वी-पार्ट 2 तक और इसमें शामिल हैं: परीक्षण विधियाँ।केबल परीक्षण उपकरण

आवेदन पत्र:इसका उपयोग पूर्ण लचीली केबलों की यांत्रिक शक्ति की जाँच के लिए किया जाता है।यह परीक्षण 4 मिमी2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र के कोर वाले लचीले केबलों पर लागू नहीं होता है और दो से अधिक संकेंद्रित परतों में 18 कोर से अधिक केबल बिछाए जाते हैं।

नमूना जांच:पूर्ण लचीली केबल।केबल परीक्षण उपकरण

विशेषता:3m±0.05m की लंबाई वाले एक नमूने का परीक्षण चित्र 2 में दर्शाए गए उपकरण के समान किया जाएगा। दो क्लैंप, A और B, जमीनी स्तर से कम से कम 1.5m की ऊंचाई पर स्थित होने चाहिए।क्लैंप ए तय किया जाएगा और क्लैंप बी क्लैंप ए के स्तर पर क्षैतिज रूप से आगे बढ़ेगा। नमूने के सिरों को लंबवत रूप से क्लैंप किया जाएगा (और परीक्षण के दौरान लंबवत रहेगा), क्लैंप ए में एक छोर, दूसरा चल क्लैंप बी में होगा जो कि क्लैंप ए से दूरी / = 0.20 मीटर पर हो। केबल मोटे तौर पर बिंदीदार रेखाओं द्वारा इंगित आकृति 2 का आकार लेती है।जंगम क्लैंप बी को तब तक स्थिर क्लैंप ए से दूर ले जाया जाएगा जब तक कि केबल द्वारा गठित लूप आकार नहीं लेता है, जो कि भारी रूपरेखा द्वारा चित्र 2 में दर्शाया गया है, यू की पूरी तरह से क्लैंप के माध्यम से दो प्लंब लाइनों के बीच संलग्न है और स्पर्शरेखा रूप से सेट किया गया है केबल के बाहरी जेनरेटर के लिए।यह परीक्षण दो बार किया जाएगा, पहले परीक्षण के बाद, केबल को क्लैंप में घुमाया जा रहा है, 180 डिग्री के माध्यम से।केबल परीक्षण उपकरण

मापदंडों:

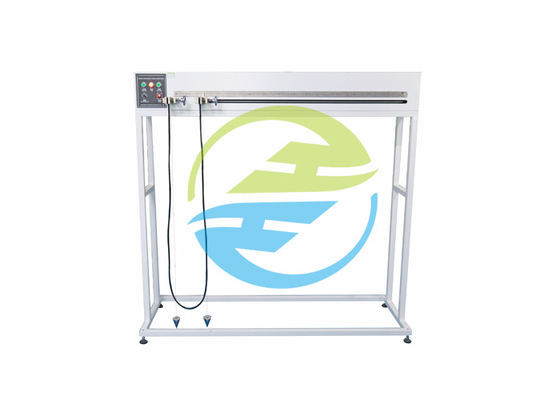

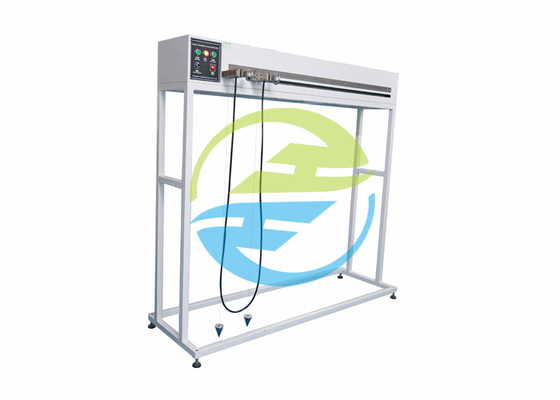

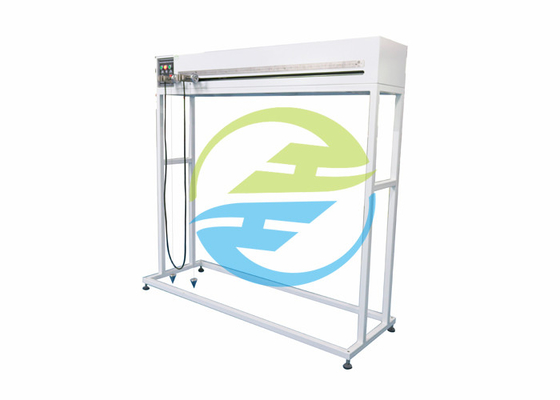

संदर्भ के लिए चित्र:
