उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration certificate(cost additional) |
मॉडल संख्या: | एचटी-I09 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | एल्यूमिनियम बॉक्स |
प्रसव के समय: | पांच दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 20 सेट |
प्रोडक्ट का नाम: | टेस्ट पिन | गारंटी: | 1 साल |
---|---|---|---|
मानकों: | IEC61032, IEC60065 और आदि। | सामग्री: | नायलॉन और स्टेनलेस स्टील |
हैंडल की लंबाई: | 20 | धातु पिन लंबाई: | 15 (0, -0.1) |
बाधक व्यास: | Ф25 ± 0.2 | बाधक मोटाई: | 4 |
हाई लाइट: | आईईसी 60065 टेस्ट पिन,लंबाई 15 मिमी टेस्ट पिन |
सूचना प्रौद्योगिकी उपकरण के लिए आईईसी 60065 टेस्ट पिन पिन लंबाई 15 मिमी हैंडल लंबाई 20 मिमी
IEC60065 खंड 9.1.1
कक्षा II के निर्माण के लिए, आईईसी 61032 की परीक्षण जांच 13 खतरनाक लाइव भागों को नहीं छूएगी, जब हर संभव स्थिति में 3 एन ± 0,3 एन के बल के साथ लागू किया जाएगा।
परीक्षण जांच सॉकेट-आउटलेट, मेन्स पावर प्रदान करने वाले कनेक्टर, फ्यूज होल्डर आदि पर लागू नहीं होती है।
यह निर्धारित करने के लिए कि क्या एक खतरनाक लाइव भाग पहुंच योग्य है, उपरोक्त आवश्यकताएं केवल 1 000 वी एसी या 1 500 वी डीसी से अधिक नहीं खतरनाक लाइव वोल्टेज पर लागू होती हैं, उच्च वोल्टेज के लिए, खतरनाक लाइव वोल्टेज और टेस्ट फिंगर के हिस्से के बीच एक निकासी होनी चाहिए या बेसिक इंसुलेशन के लिए 1 3.1 .1 में निर्दिष्ट परीक्षण पिन (चित्र 3 देखें)।
मानक:
IEC 60065 क्लॉज 9.1.1.2, IEC61032 फिगर 9 टेस्ट प्रोब13, IEC60950-1 फिगर 2B, IEC60335 के अनुरूप है।टेस्ट फिंगर प्रोब
आवेदन पत्र:
इस पिन का उद्देश्य कक्षा 0 उपकरण और श्रेणी II उपकरण में खतरनाक जीवित भागों तक पहुंच के खिलाफ सुरक्षा को सत्यापित करना है।
नमूना जांच:
आसानी से सुलभ संलग्नक जीवित भागों या यांत्रिक भागों।टेस्ट फिंगर प्रोब
विशेषता:
यह संलग्नक सुरक्षा परीक्षण के लिए इस्तेमाल किया जा सकता है जब हैंडल के अंत में एम 6 के खुले थ्रेडेड छेद (पुल और पुश डायनेमोमीटर से जुड़ा हुआ) होता है।
मापदंडों:
मॉडल / पैरामीटर | एचटी-I09 |
वस्तु का नाम | लघु परीक्षण पिन जांच |
धातु पिन टिप व्यास | Ф3 (0, -0.05) |
धातु पिन पूंछ व्यास | Ф4 (0, -0.05) |
धातु पिन लंबाई | 15 (0, -0.1) |
बाधक व्यास | Ф25 ± 0.2टेस्ट फिंगर प्रोब |
बाधक मोटाई | 4 |
हैंडल व्यास | 10 |
हैंडल की लंबाई | 20 |

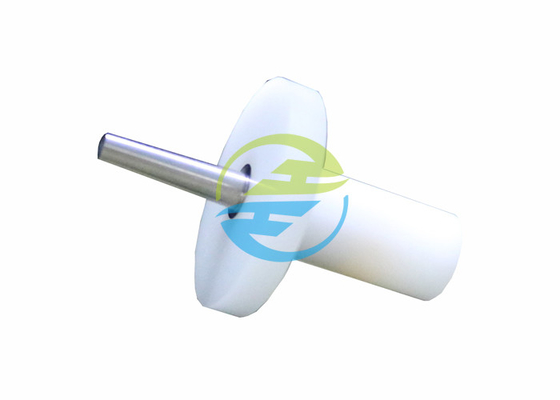

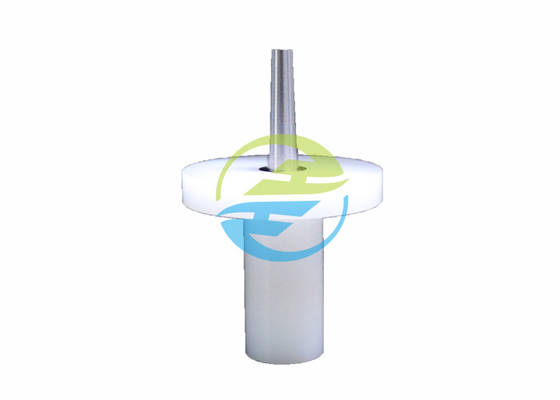

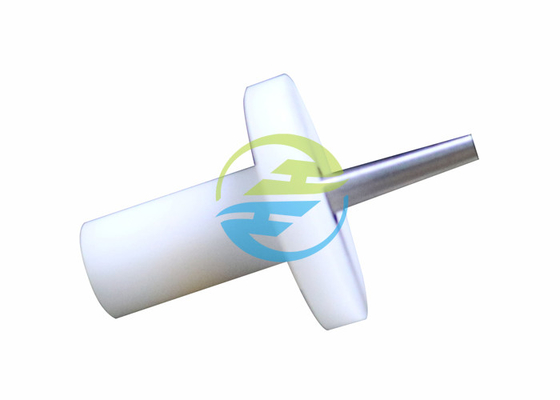

संदर्भ के लिए चित्र:
