| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | एलटी -1 / 2/3 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 15 सेट / महीना |
उत्पाद जानकारी :
हमने ठोस इन्सुलेट सामग्री के लिए सबूत और तुलनात्मक ट्रैकिंग इंडेक्स के एक श्रृंखला परीक्षण उपकरण तैयार किए हैं, जो कठोर रूप से IEC60112, आईईसी 60335-1, आईईसी 60598-1, यूएल 746 ए और एएसटीएम डी 3638-92 और आदि की मानक आवश्यकताओं को पूरा करते हैं ।
मॉडल विनिर्देश और तकनीकी पैरामीटर :
पैरामीटर मॉडल | LT-1 (0.1m³) | LT-2 (0.5m³) | LT-3 (0.5m³) |
| नियंत्रण | मीटर | मीटर | पीएलसी |

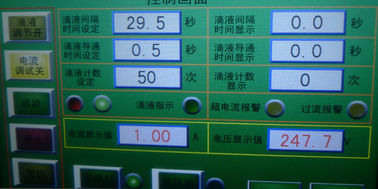

| प्रदर्शन | डिजिटल | डिजिटल | 7 "रंग टच स्क्रीन |
कार्यरत वोल्टेज | 220V / 50Hz या 110V / 60 हर्ट्ज | 220V / 50Hz या 110V / 60 हर्ट्ज | 220V / 50Hz या 110V / 60 हर्ट्ज |
परीक्षण वोल्टेज | 0 ~ 600V समायोज्य, सटीक 1.5% | 0 ~ 600V समायोज्य, सटीक 1.5% | 0 ~ 600V समायोज्य, सटीक 1.5% |
समय डिवाइस | 9999X0.1S | 9999X0.1S | 9999X0.1S |

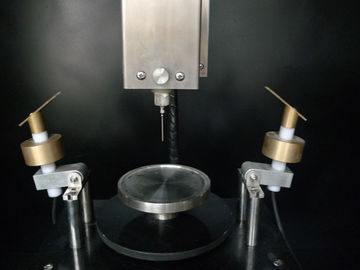

इलेक्ट्रोड | प्लेटिनम इलेक्ट्रोड और पीतल इलेक्ट्रोड प्रत्येक एक जोड़ी के लिए | प्लेटिनम इलेक्ट्रोड और पीतल इलेक्ट्रोड प्रत्येक एक जोड़ी के लिए | प्लेटिनम इलेक्ट्रोड और पीतल इलेक्ट्रोड प्रत्येक एक जोड़ी के लिए |
इलेक्ट्रोड आयाम | (5 ± 0.1) × (2 ± 0.1) × (≥12) ㎜, 30 डिग्री तिरछा | (5 ± 0.1) × (2 ± 0.1) × (≥12), 30 डिग्री तिरछा | (5 ± 0.1) × (2 ± 0.1) × (≥12), 30 डिग्री तिरछा |
इलेक्ट्रोड कोण और दूरी शामिल हैं | 60 डिग्री ± 5 डिग्री, दूरी (4 ± 0.1㎜) | 60 डिग्री ± 5 डिग्री, दूरी (4 ± 0.1㎜) | 60 डिग्री ± 5 डिग्री, दूरी (4 ± 0.1㎜) |
इलेक्ट्रोड दबाव | 1.00 एन ± 0.05 एन (डिजिटल डिस्प्ले वैकल्पिक है) | 1.00 एन ± 0.05 एन (डिजिटल डिस्प्ले वैकल्पिक है) | 1.00 एन ± 0.05 एन (डिजिटल डिस्प्ले वैकल्पिक है) |
तरल छोड़ने का अंतराल | 30 ± 5 एस, समायोज्य | 30 ± 5 एस, समायोज्य | 30 ± 5 एस, समायोज्य |
तरल ऊंचाई गिराना | 35 ± 5 मिमी | 35 ± 5 मिमी | 35 ± 5 मिमी |
तरल विलंब छोड़ रहा है | 0.2 एस (सोलनॉइड वाल्व खोलने का समय) | 0.2 एस (सोलनॉइड वाल्व खोलने का समय) | 0.2 एस (सोलनॉइड वाल्व खोलने का समय) |
तरल आकार छोड़ना | 45 ~ 50 ड्रिप / सेमी 3 | 45 ~ 50 ड्रिप / सेमी 3 | 45 ~ 50 ड्रिप / सेमी 3 |
समय-विलंब सर्किट | 2 ± 0.1 एस (0.5 ए या बड़ा चालू में) | 2 ± 0.1 एस (0.5 ए या बड़ा चालू में) | 2 ± 0.1 एस (0.5 ए या बड़ा चालू में) |
लघु सर्किट दबाव ड्रॉप | 8% मैक्स | 8% मैक्स | 8% मैक्स |
शॉर्ट सर्किट करेंट | 1 ± 0.1 ए 1% | 1 ± 0.1 ए 1% | 1 ± 0.1 ए 1% |
हवा की गति | 0.2m / s | 0.2m / s | 0.2m / s |
पर्यावरण की आवश्यकता | 0 ~ 40 ℃, सापेक्ष आर्द्रता 80%, कोई स्पष्ट कंपन और संक्षारक गैस के स्थान पर नहीं | ||
मानक के अनुरूप है | IEC60695, आईईसी 60112, आईईसी 60335-1, आईईसी 60598-1, उल 746 ए और एएसटीएम डी 3638-92 | ||
कार्य सिद्धांत:
रिसाव ट्रैकिंग टेस्ट (ट्रैकिंग इंडेक्स टेस्टिंग) यह है कि अपेक्षित ऊंचाई (35 मिमी) में आवश्यक मात्रा के संचालन तरल (0.1% एनएच 4 सीएल) और प्लैटिनम इलेक्ट्रोड (2 मिमी × 5 मिमी) के बीच वोल्टेज के साथ आवश्यक समय (30 एस) ठोस इन्सुलेट सामग्री की सतह पर
चित्त की दृढ़ता:
इस प्रकार उपयोगकर्ता इलेक्ट्रिक फील्ड और आर्मी या संदूषित माध्यम के संयुक्त प्रभाव के तहत ठोस इन्सुलेट सामग्री की सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं। एक शब्द में, यह उपकरण तुलनात्मक ट्रैकिंग इंडेक्स (सीटीआई) और प्रूफ ट्रैकिंग इंडेक्स (पीटीआई) को मापने के लिए उपयोग किया जाता है ।
