| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9928 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |
मानकके साथप्लग सॉकेट परीक्षक:
आईईसी 60884-1 "घरेलू और इसी तरह के प्रयोजनों के लिए प्लग और सोकेट आउटलेट्स" भाग 1: सामान्य आवश्यकताएं खंड 24.10, चित्र 30
मानक विवरणके साथप्लग सॉकेट परीक्षक:
प्लग को एक कठोर स्टील प्लेट पर रखा जाता है जिसमें प्लग के पिन के लिए उपयुक्त छेद होते हैं जैसा कि चित्र 30 में दिखाया गया है।
छेद के केंद्रों के बीच की दूरी (उदाहरण के लिए,d1 और d2) को प्लग की मानक शीट में प्रत्येक पिन के क्रॉस सेक्शन क्षेत्र के चारों ओर परिमित सर्कल के केंद्रों के बीच की दूरी के बराबर होना चाहिए.
प्रत्येक छेद का व्यास पिन के अनुप्रस्थ क्षेत्र के चारों ओर परिधिबद्ध सर्कल के व्यास के बराबर होना चाहिए और (6 ± 0,5) मिमी होना चाहिए।
प्लग को स्टील प्लेट पर इस तरह से रखा जाता है कि पिनों को घेरे हुए घेरे के केंद्र छेद के केंद्रों के साथ मेल खाते हैं।
तालिका 16 में दिए गए अधिकतम खींच बल के बराबर एक खींच पी, बिना झटके के, प्रत्येक पिन पर बारी-बारी से, पिन की अनुदैर्ध्य धुरी की दिशा में 1 मिनट के लिए लागू किया जाता है।
खींच एक हीटिंग कैबिनेट के अंदर (70 ± 2) °C के तापमान पर, प्लग को हीटिंग कैबिनेट में रखने के 1 घंटे बाद लागू किया जाता है।
परीक्षण के बाद, प्लग को परिवेश के तापमान तक ठंडा होने दिया जाता है और यह सत्यापित किया जाता है कि प्लग के शरीर में कोई पिन 1 मिमी से अधिक स्थानांतरित नहीं हुआ है।
परीक्षण नमूनाके साथप्लग सॉकेट परीक्षक:प्लग, पिन
पैरामीटरके साथप्लग सॉकेट परीक्षक:
| परीक्षण स्टेशन | 1 स्टेशन |
| परीक्षण भार | 50N*1, 20N*2, 30N*1, 4N*1 |
| गेज | 6A प्लग गेज, 10A प्लग गेज, 16 प्लग गेज, प्रत्येक एक प्रदान करें |
| सोकेट | सॉकेट प्लेट को विशिष्ट देश की प्लग और सॉकेट आवश्यकताओं के अनुसार बनाया जाना चाहिए। |
आवेदनके साथप्लग सॉकेट परीक्षक:
प्लग और प्लग पिन की मजबूती का परीक्षण करने के लिए प्रयोग किया जाता है। प्लग को प्लग पिन के लिए छेद के साथ कठोर स्टील प्लेट पर रखा जाता है।छेद के केंद्रों के बीच की दूरी को प्लग मानक शीट पर प्रत्येक पिन के क्रॉस-सेक्शन क्षेत्र के परिधि सर्कल के केंद्रों के बीच की दूरी के समान होना चाहिए.
परीक्षण विधिके साथप्लग सॉकेट परीक्षक:
1प्रथम प्रयोग से पहले, उपयोगकर्ता को परीक्षण उपकरण का अधिक प्रभावी और उचित उपयोग करने और परीक्षण पूरा करने के लिए प्रासंगिक मानकों से परिचित होना चाहिए।
2प्लग को स्टील प्लेट पर इस प्रकार रखा जाता है कि पिनों को घेरे हुए घेरे के केंद्र छेद के केंद्रों के साथ मेल खाते हैं।फिर पिन की अनुदैर्ध्य अक्ष की दिशा में सोकेट में परीक्षण प्लग डालें. इसके बाद प्लग को हीटिंग कैबिनेट में तापमान (70 ± 2) °C पर रखा जाता है, 1 घंटे के बाद हीटिंग कैबिनेट के अंदर एक खींच बल लगाया जाता है
3. प्लग के आकार के अनुसार क्लैंपिंग फिक्स्चर का चयन करें, और इसे प्लग के साथ मजबूती से जुड़ा हुआ बनाएं (यह सुनिश्चित करें कि यह खींचने के बल का प्रयोग करते समय ढीला नहीं होगा)
4तालिका 16 में दिए गए अधिकतम खींचने वाले बल के अनुसार खींचने वाले बल का भार चुनें (सुपरपोजिशन द्वारा प्राप्त किया जा सकता है), वजन क्लैंप के रिंग में हुक किया जाता है, सावधानी से संभालें,और विस्फोटक तनाव पैदा नहीं करते.
5परीक्षण के बाद प्रत्येक प्लग पिन पर 1 मिनट के लिए बल लगाया जाता है।प्लग को परिवेश के तापमान तक ठंडा होने दिया जाता है और यह सत्यापित किया जाता है कि प्लग बॉडी में किसी भी प्लग पिन का विस्थापन 1 मिमी से अधिक नहीं होना चाहिए.
6परीक्षण पूरा होने के बाद उपकरण की सफाई और सोकेट के रखरखाव पर ध्यान दें।

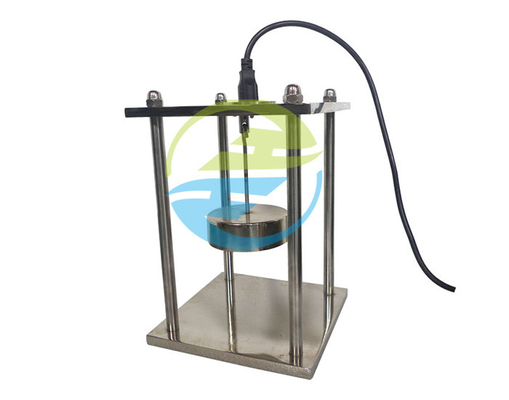

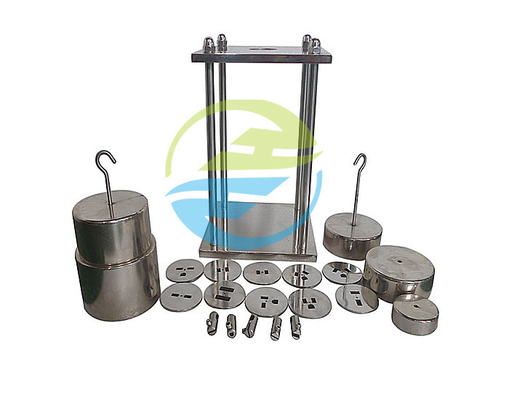

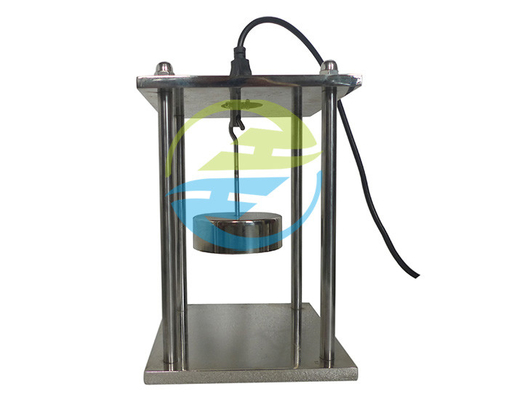

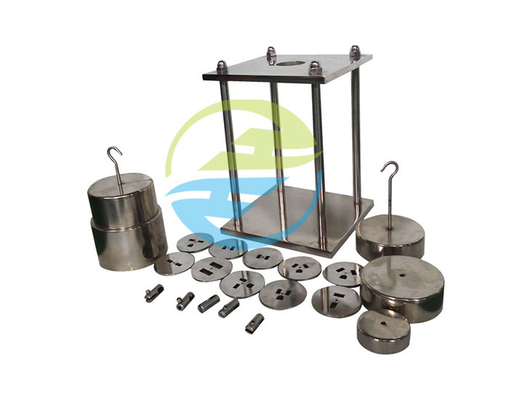

चित्र दृश्यके साथप्लग सॉकेट परीक्षक:
