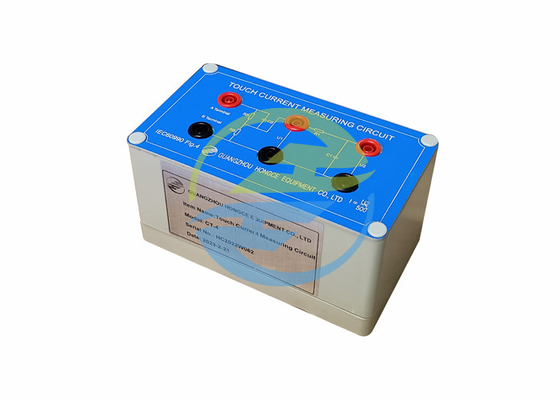

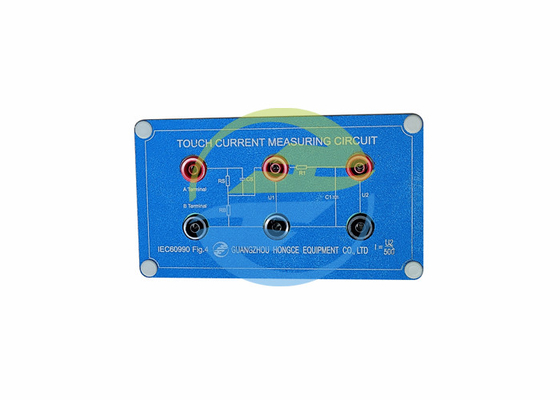

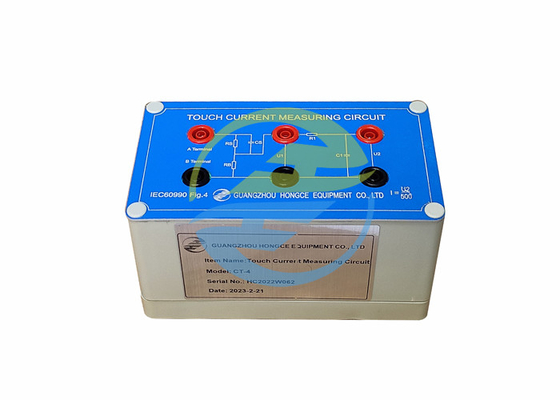

IEC60990 चित्र 4 - 1500Ω आसान परीक्षण के लिए स्पर्श करंट माप सर्किट नेटवर्क

IEC60990 चित्र 4 - 1500Ω आसान परीक्षण के लिए स्पर्श करंट माप सर्किट नेटवर्क

ब्रांड नाम: HongCe
मॉडल संख्या: CT-4
एमओक्यू: 1 set
कीमत: Negotiatable
भुगतान की शर्तें: T/T
आपूर्ति करने की क्षमता: 100 set/ month
विस्तृत जानकारी
Place of Origin:
China
प्रमाणन:
calibration certificate(cost additional)
Product name:
Touch Current Measuring Circuit
Warranty:
1 Year
Standard:
IEC60990
RS:
1500Ω
RB:
500Ω
CS:
0.22μF
R1:
10000Ω
C1:
0.022μF
Packaging Details:
Aluminum Box
प्रमुखता देना:

IEC60990 टच करंट माप सर्किट नेटवर्क

,

1500Ω टच करंट माप सर्किट नेटवर्क

उत्पाद वर्णन

IEC60990 चित्र 4 - 1500Ω आसान परीक्षण के लिए स्पर्श करंट माप सर्किट नेटवर्क

उत्पाद का परिचय

परीक्षण नेटवर्क स्पर्श करंट और सुरक्षा कंडक्टर करंट के लिए IEC60990 के माप नेटवर्क के प्रावधानों का पालन करता है। चित्र 4 में दिखाया गया है,यह प्रयास के बिना संचालन और एक अलग बिजली स्विच प्रदान करता हैयह डिजाइन पूर्ववर्ती मॉडलों की बिजली आपूर्ति की सीमाओं को पार करता है, उच्च शक्ति वाले विद्युत उपकरणों पर परीक्षण को सुविधाजनक बनाता है।



पैरामीटर विवरण

  • प्रतिरोध RS: 1500Ω, नेटवर्क के भीतर वर्तमान विनियमन और माप सटीकता के लिए महत्वपूर्ण है।
  • प्रतिरोध RB: 500Ω, विद्युत विशेषताओं और वर्तमान मार्गों को आकार देने में भूमिका निभाते हैं।
  • क्षमता सीएस: 0.22μF, नेटवर्क के क्षमतात्मक प्रतिक्रियाशीलता और वर्तमान व्यवहार को प्रभावित करता है।
  • प्रतिरोध R1: 10000Ω, वोल्टेज विभाजन और धारा नियंत्रण के लिए अभिन्न।
  • क्षमता C1: 0.022μF, नेटवर्क की आवृत्ति प्रतिक्रिया और फ़िल्टरिंग क्षमताओं को प्रभावित करता है।

तैयारी की आवश्यकताएँ



परीक्षण प्रारंभ के लिए, तरंगरूप विश्लेषण के लिए एक ऑसिलोस्कोप, सटीक वोल्टेज माप के लिए एक वोल्टेज जांच (या तो 1x या 10x आवर्धन) इकट्ठा करें।और विभिन्न परीक्षण स्थितियों को पूरा करने के लिए समायोज्य वोल्टेज और आवृत्ति सेटिंग के साथ एक बिजली की आपूर्ति.

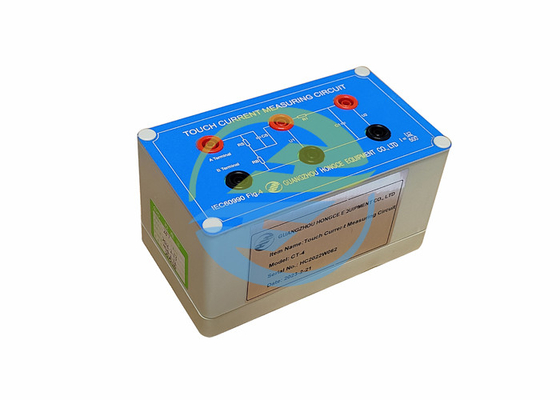

IEC60990 चित्र 4 - 1500Ω आसान परीक्षण के लिए स्पर्श करंट माप सर्किट नेटवर्क 0

सारांश

IEC60990 चित्र 4 स्पर्श करंट माप नेटवर्क विद्युत परीक्षण में एक महत्वपूर्ण उपकरण है।यह सटीक रूप से स्पर्श वर्तमान और सुरक्षात्मक कंडक्टर वर्तमान माप के लिए प्रासंगिक आईईसी मानकों का अनुपालन करता हैइसके डिजाइन में एक स्वतंत्र पावर स्विच और आसान ऑपरेशन है, जो कि पूर्ववर्ती के पावर सप्लाई की कमियों को दूर करता है, जिससे उच्च-शक्ति वाले इलेक्ट्रिकल उत्पादों पर परीक्षण संभव हो जाता है।RS के सावधानीपूर्वक निर्धारित मापदंड, आरबी, सीएस, आर 1 और सी 1 प्रत्येक विद्युत गुणों जैसे कि वर्तमान, वोल्टेज और आवृत्ति प्रतिक्रिया को विनियमित करने में विशिष्ट रूप से योगदान देते हैं। परीक्षण के लिए,एक ऑसिलोस्कोप के आवश्यक उपकरण संयोजन, एक उचित वोल्टेज जांच, और एक समायोज्य बिजली की आपूर्ति विभिन्न परीक्षण परिदृश्यों में व्यापक और सटीक माप क्षमता सुनिश्चित करती है।
