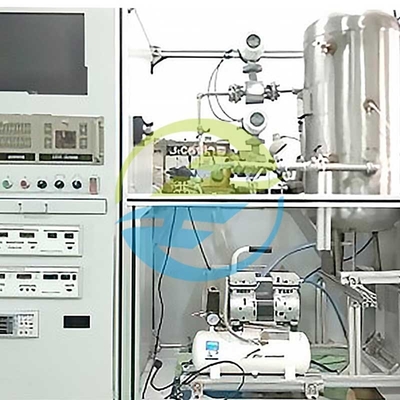

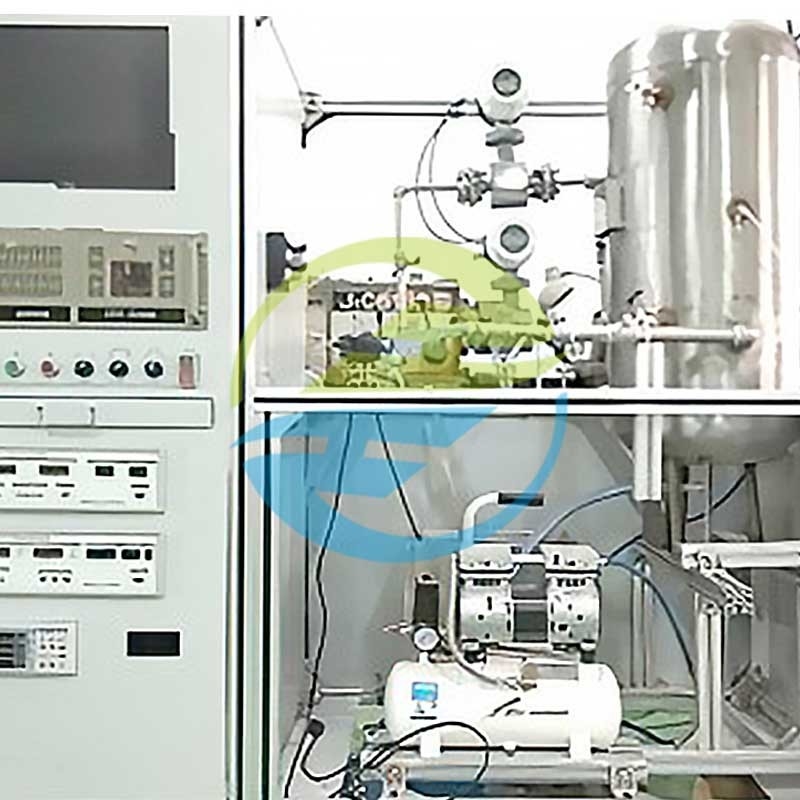

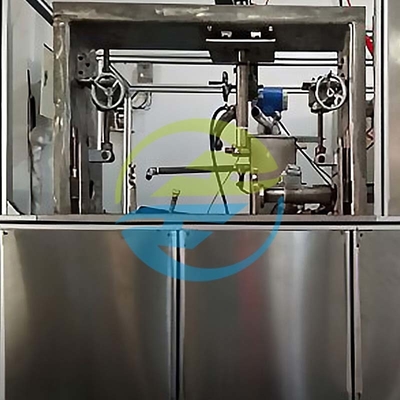

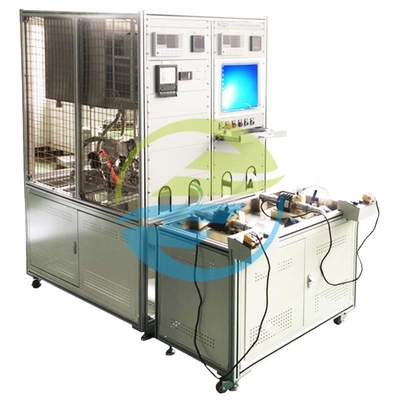

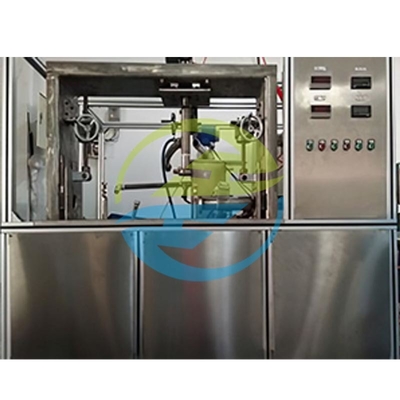

इलेक्ट्रिक वाहन वाटर रिंग वैक्यूम पंप स्वचालित क्लैंपिंग व्यापक प्रदर्शन परीक्षण बेंच

इलेक्ट्रिक वाहन वाटर रिंग वैक्यूम पंप स्वचालित क्लैंपिंग व्यापक प्रदर्शन परीक्षण बेंच

उत्पाद परिचय

• WPT-9 इलेक्ट्रिक वाहन वाटर रिंग वैक्यूम पंप स्वचालित क्लैंपिंग व्यापक प्रदर्शन परीक्षण बेंच नए ऊर्जा वाहनों के मुख्य घटकों, जैसे वैक्यूम ब्रेकिंग सिस्टम और एयर कंडीशनिंग सहायक पंप के लिए विशेष परीक्षण उपकरण है। यह एक सर्वो-संचालित स्वचालित क्लैंपिंग तंत्र को अपनाता है, जो 15 सेकंड के भीतर परीक्षण किए गए पंप की स्थिति और फिक्सिंग को पूरा करता है। एक उच्च-सटीक सेंसर सेट और बुद्धिमान नियंत्रण प्रणाली से लैस, यह वैक्यूम स्तर, प्रवाह दर, शक्ति और तापमान सहित 12 प्रमुख मापदंडों को सिंक्रोनस रूप से एकत्र करता है। परीक्षण डेटा वास्तविक समय में एक औद्योगिक-ग्रेड डेटाबेस पर अपलोड किया जाता है, जिससे पता लगाने और विश्लेषण सक्षम होता है।
• पारंपरिक मैनुअल परीक्षण उपकरणों की तुलना में, इस परीक्षण बेंच में "स्वचालित क्लैंपिंग + पूर्ण-पैरामीटर क्लोज्ड-लूप परीक्षण" इसकी मुख्य विशेषताएं हैं। यह मैनुअल हस्तक्षेप के कारण होने वाली त्रुटियों को कम करता है (परीक्षण दोहराव त्रुटि ≤ 0.5%) और φ20-φ100mm कैलिबर के वाटर रिंग वैक्यूम पंप के साथ संगत है। यह बड़े पैमाने पर उत्पादन लाइनों की कुशल परीक्षण आवश्यकताओं को पूरा करता है और उद्यमों को उत्पाद उपज और आर एंड डी दक्षता में सुधार करने में मदद करता है।

उत्पाद सुविधाएँ

• पूरी तरह से स्वचालित प्रक्रिया: सर्वो मोटर-संचालित क्लैंपिंग तंत्र एक क्लिक से पंप की स्थिति, सीलिंग, परीक्षण और अनलोडिंग को पूरा करता है, जिससे मैनुअल संचालन 80% तक कम हो जाता है और मानवीय त्रुटियों को कम किया जाता है।
• उच्च-सटीक परीक्षण क्षमता: वैक्यूम डिग्री, प्रवाह दर और अन्य मापदंडों के सटीक और विश्वसनीय परीक्षण को सुनिश्चित करने के लिए आयातित दबाव सेंसर (0.1%FS सटीकता) और विद्युत चुम्बकीय फ्लोमीटर (±0.5% माप त्रुटि) को अपनाता है।
• मल्टी-पैरामीटर सिंक्रोनस अधिग्रहण: 1kHz की नमूनाकरण आवृत्ति के साथ वैक्यूम डिग्री, प्रवाह दर, घूर्णी गति, शक्ति और इनलेट-आउटलेट तापमान अंतर सहित 12 मापदंडों की एक साथ निगरानी का समर्थन करता है, ताकि तात्कालिक प्रदर्शन में उतार-चढ़ाव को पकड़ा जा सके।
• लचीला संगतता डिजाइन: समायोज्य टूलिंग के माध्यम से φ20-φ100mm कैलिबर के वाटर रिंग वैक्यूम पंप के लिए अनुकूलनीय, बार-बार फिक्स्चर बदलने के बिना विभिन्न ऑटोमेकर्स से अनुकूलित पंप मॉडल के साथ संगत।
• बुद्धिमान डेटा विश्लेषण: औद्योगिक-ग्रेड परीक्षण सॉफ़्टवेयर से लैस, यह स्वचालित रूप से डेटा वक्र और योग्यता रिपोर्ट उत्पन्न करता है, उत्पादन डेटा के क्लोज्ड-लूप प्रबंधन को प्राप्त करने के लिए MES सिस्टम के साथ एकीकरण का समर्थन करता है।
• सुरक्षा सुरक्षा प्रणाली: ISO 13849-1 सुरक्षा मानकों के अनुरूप ओवरप्रेशर सुरक्षा, रिसाव सुरक्षा और आपातकालीन स्टॉप उपकरणों से लैस, सुरक्षित और स्थिर परीक्षण प्रक्रियाओं को सुनिश्चित करने के लिए।

अंतर्राष्ट्रीय संदर्भ मानक

• ISO 9906:2012 रोटोडायनामिक पंप - हाइड्रोलिक प्रदर्शन स्वीकृति परीक्षण
  • खंड 4.3: पंप उपकरण के वैक्यूम डिग्री और प्रवाह दर परीक्षण के लिए सटीकता आवश्यकताओं और विधियों को निर्दिष्ट करता है
  • खंड 5.2: परीक्षण प्रणालियों के लिए अंशांकन चक्र और अनुमेय त्रुटि सीमा को परिभाषित करता है

• IEC 60034-1:2019 घूर्णन विद्युत मशीनें - भाग 1: रेटिंग और प्रदर्शन
  • खंड 10.3: मोटर पावर परीक्षण के लिए माप विधियाँ और उपकरण सटीकता मानक

• SAE J1211:2020 मोटर वाहनों के लिए हाइड्रोलिक ब्रेक सिस्टम घटकों के लिए परीक्षण प्रक्रियाएं
  • खंड 7.2: वैक्यूम बूस्टर पंप के लिए स्थायित्व चक्र परीक्षण आवश्यकताएं (≥100,000 चक्र बिना विफलता के)

• ASTM F2808-16 सड़क वाहनों के लिए हाइड्रोडायनामिक पंप के प्रदर्शन के लिए मानक परीक्षण विधि
  • खंड 6.4: पंप रिसाव दर परीक्षण के लिए दबाव होल्डिंग समय और अनुमेय रिसाव

उत्पाद अनुप्रयोग

• उत्पादन लाइनों पर इलेक्ट्रिक वाहन वाटर रिंग वैक्यूम पंप का कारखाना प्रदर्शन परीक्षण और गुणवत्ता जांच
• आर एंड डी के दौरान पंप संरचना अनुकूलन के लिए प्रदर्शन सत्यापन (उदाहरण के लिए, वैक्यूम डिग्री सुधार, ऊर्जा खपत में कमी परीक्षण)
• बिक्री के बाद रखरखाव में दोष निदान और प्रदर्शन पुनर्प्राप्ति मूल्यांकन
• तीसरे पक्ष के परीक्षण संस्थानों द्वारा पंप उत्पादों का अनुपालन प्रमाणन परीक्षण

तकनीकी पैरामीटर तालिका
