उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नियंत्रण: | PLC टच स्क्रीन | परीक्षण समय: | पूर्व निर्धारित किया जा सकता है |
---|---|---|---|
परीक्षण चक्र: | 0-999999 | संयोजन मोड: | विद्युत नियंत्रण कैबिनेट + यांत्रिक उपकरण |
हाई लाइट: | iec tester,laboratory test equipment |
हथौड़ा IEC6074-2-6 के लिए विद्युत आईईसी परीक्षण उपकरण प्रभाव स्थायित्व
उत्पाद की जानकारी:
हथौड़ा के लिए प्रभाव स्थायित्व परीक्षण प्रणाली 3 किलोवाट के नीचे विद्युत उपकरण की स्थायित्व परीक्षण के लिए उपयुक्त है। यह परीक्षक आईईसी 6074-2-6: 2003 मानक की आवश्यकता को पूरा करता है। यह पेशेवर परीक्षण संगठनों और इलेक्ट्रिक उपकरण निर्माताओं के लिए आदर्श परीक्षण उपकरण है।
इलेक्ट्रिक हथौड़ा नो-लोड लाइफ टेस्ट और टिकाऊपन टेस्ट बेंच मानक आवश्यकता आईईसी 6074-2-6, चित्रा 103, इलेक्ट्रिक हथौड़ा या इलेक्ट्रिक ड्रिल लोड करने के लिए है, इसे अंतःक्रियात्मक ऑपरेशन करने के लिए, इलेक्ट्रिक हथौड़ा या इलेक्ट्रिक ड्रिल का परीक्षण करें चाहे यह संभव हो सामान्य उपयोग में विद्युत और यांत्रिक खतरों की घटिया आवश्यकताओं को घटित करना।
परीक्षण सिद्धांत और संरचना:
नो-लोड ऑपरेशन टेस्ट: "ड्रिल केवल मोड" वाले रोटरी हथौड़ों को नो-लोड पर संचालित किया जाता है, जिसमें 12 एच के लिए वोल्टेज पर 1.1 गुना रेटेड वोल्टेज के बराबर असर पड़ता है, और फिर 12 एच के लिए वोल्टेज पर 0.9 के बराबर होता है वोल्टेज रेटेड समय।
संचालन के प्रत्येक चक्र में 100 एस की "चालू" अवधि होती है और 20 एस की "ऑफ" अवधि होती है, निर्दिष्ट ऑपरेटिंग समय में "ऑफ" अवधि शामिल होती है।
परीक्षण के दौरान, उपकरण प्रत्येक वोल्टेज पर तीन अलग-अलग स्थितियों, ऑपरेटिंग समय में रखा जाता है, प्रत्येक स्थिति के लिए लगभग 4 एच होता है।
ध्यान दें; किसी विशेष स्थान पर कार्बन धूल के असामान्य संचय को रोकने के लिए स्थिति में परिवर्तन किया जाता है। तीन पदों के उदाहरण क्षैतिज, लंबवत ऊपर और लंबवत नीचे हैं।
ड्रिल केवल मोड के साथ हथौड़ों समेत सभी हथौड़ों को चित्रा 103 में दिखाए गए परीक्षण तंत्र में लंबवत घुड़सवार किया जाता है और रेटेड वोल्टेज या रेटेड वोल्टेज रेंज के औसत मूल्य पर संचालित होते हैं, प्रत्येक 6 घंटे की चार अवधि के लिए, अंतराल के बीच ये अवधि कम से कम 30 मिनट है।
इन परीक्षणों के दौरान, हथौड़ों को अंतःक्रियात्मक रूप से संचालित किया जाता है, प्रत्येक चक्र में 30 एस के संचालन की अवधि और 9 0 एस की बाकी अवधि होती है, जिसके दौरान उपकरण बंद रहता है।
परीक्षणों के दौरान, प्रभाव तंत्र के स्थिर संचालन को सुनिश्चित करने के लिए अक्षीय बल एक लचीला माध्यम के माध्यम से हथौड़ा पर लगाया जाता है।
यदि उपकरण के किसी भी हिस्से का तापमान वृद्धि 12.1 के परीक्षण के दौरान निर्धारित तापमान वृद्धि से अधिक हो जाती है, तो मजबूर शीतलन या आराम अवधि लागू होती है, शेष अवधि निर्दिष्ट ऑपरेटिंग समय से बाहर की जाती है।
इन परीक्षणों के दौरान, अधिभार संरक्षण उपकरण संचालित नहीं होंगे।
टूल को टूल में शामिल किए गए स्विच के माध्यम से चालू और बंद किया जा सकता है।
इन परीक्षणों के दौरान, कार्बन ब्रश के प्रतिस्थापन की अनुमति है, और उपकरण को सामान्य उपयोग के रूप में तेल से उगाया जाता है और ग्रीस किया जाता है।
यदि प्रभाव तंत्र तंत्र के रूप में परीक्षण के दौरान यांत्रिक रूप से विफल रहता है, तो बिना किसी पहुंच के हिस्से को जीवित रहने के लिए इसे एक नए स्थान से बदला जा सकता है।
संरचना:
यह उपकरण तीन भागों, विद्युत नियंत्रण कैबिनेट, लोड बॉक्स और यांत्रिक उपकरण से बना है।
1. विद्युत नियंत्रण कैबिनेट में एमआईटीबीआईएसआईएचआई पीएलसी, 7 इंच टच स्क्रीन और कंट्रोल पैनल शामिल है;
2. लोड बॉक्स में वोल्टेज, वर्तमान डिस्प्ले के साथ समायोज्य वोल्टेज 0-250V शामिल है।

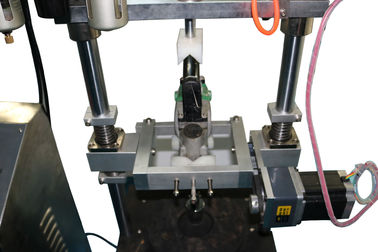

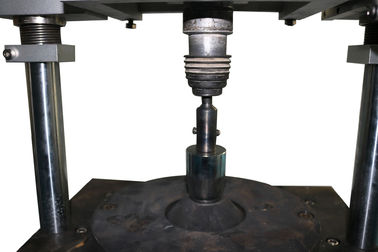

3. चित्रा 103 में दिखाए गए मैकेनिकल डिवाइस में पंच, ट्रांसफर प्लेट और स्थिरता सहित 9 0 किलो, 180 किलो, 270 किलो स्टील बेस शामिल है।
700W के तहत, 90 किलो बेस समर्थन, पंच, स्थानांतरण प्लेट, स्थिरता के साथ, बिजली नियंत्रण शामिल किए बिना |
700W-1200W, 180 किलो बेस समर्थन, पंच, स्थानांतरण प्लेट, स्थिरता के साथ, बिजली नियंत्रण शामिल किए बिना |
1200-1800W, 270 किलो आधार समर्थन, पंच, स्थानांतरण प्लेट, स्थिरता के साथ, बिजली नियंत्रण कैबिनेट शामिल किए बिना |
1800-2500W, 360 किलो बेस समर्थन, पंच, ट्रांसफर प्लेट, स्थिरता के साथ, बिजली नियंत्रण कैबिनेट शामिल किए बिना |
तकनीकी पैमाने:
