उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
लोड: | 0.2N ± 20N | सामग्री: | 304 स्टेनलेस स्टील |
---|---|---|---|
स्टील बॉल: | बॉल बेयरिंग स्टील्स R2.5mm आईएसओ 32 9 0 | मानकों: | आईईसी 60335, आईईसी 60695 इत्यादि। |
हाई लाइट: | electric socket tester,electrical plug tester |

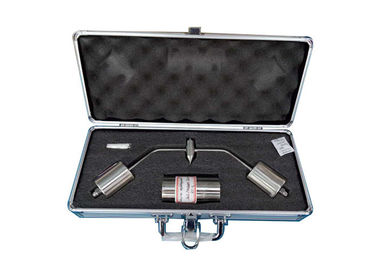

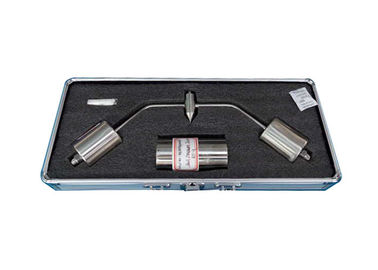

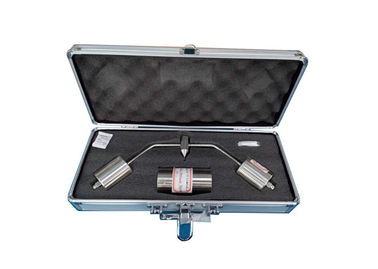

स्टेनलेस स्टील बॉल प्रेशर परीक्षक आईईसी 60884-1 क्लॉज 25.2 चित्रा 37
उत्पाद विवरण:
बॉल प्रेशर परीक्षक आईईसी 884-1, आईईसी 9 50 जैसी कई मानक आवश्यकताओं के अनुरूप है। यह बिजली के बाड़े और बाहरी हिस्सों की गर्मी प्रतिरोध का परीक्षण करने के लिए उपयोग किया जाता है जो इन्सुलेट सामग्री के साथ बने होते हैं। यह इलेक्ट्रोटेक्निकल उपकरण और इसके उपसमूहों और घटकों पर लागू होता है। यह सिरेमिक को छोड़कर ठोस विद्युत इन्सुलेट सामग्री के लिए भी उपयोग किया जाता है।
तकनीकी पैमाने:
भार | 0.2N ± 20N | स्टील बॉल | गेंद असर स्टील्स R2.5mm आईएसओ 3290 | |
सामग्री | 304 स्टेनलेस स्टील | समर्थन | Ф2.5X25 थर्मामीटर छेद के साथ Ф50X100 | |
मानक | आईईसी 60335, आईईसी 60695 आदि |
25.2 वर्तमान भारित भागों और भागों के कुछ हिस्सों को बनाए रखने के लिए आवश्यक इन्सुलेट सामग्री के भाग
स्थिति में पृथ्वी सर्किट, साथ ही साथ थर्माप्लास्टिक सामग्री के सामने की सतह के क्षेत्र, 2 मिमी चौड़ा, चरण और तटस्थ पिन प्रवेश छेद के आसपास सॉकेट आउटलेट के भाग के रूप में दिखाया गया उपकरण के माध्यम से एक गेंद-दबाव परीक्षण के अधीन होगा आंकड़ा 37 में, सिवाय इसके कि एक बॉक्स में स्थिति में मिट्टी टर्मिनलों को बनाए रखने के लिए आवश्यक इन्सुलेट पार्ट्स को 25.3 में निर्दिष्ट के रूप में परीक्षण किया जाएगा।
नोट जब नमूनों पर परीक्षण करना संभव नहीं है, तो परीक्षण को कम से कम 2 मिमी मोटी टुकड़े पर ले जाना चाहिए जो कि नमूना से काटा जाता है। यदि यह संभव नहीं है, तो एक ही नमूना से प्रत्येक कटौती के चार स्तरों से अधिक का उपयोग किया जा सकता है, इस स्थिति में परतों की कुल मोटाई 2,5 मिमी से कम नहीं होगी।
परीक्षण के नीचे का हिस्सा कम से कम 3 मिमी मोटी स्टील प्लेट पर और इसके साथ सीधे संपर्क में रखा जाएगा।
परीक्षण की जाने वाली हिस्से की सतह को क्षैतिज स्थिति में रखा गया है और परीक्षण उपकरण के अर्धगोलक टिप सतह के खिलाफ 20 एन के बल के साथ दबाया जाता है।
परीक्षण भार और सहायक साधनों को हीटिंग कैबिनेट के भीतर पर्याप्त समय के लिए रखा जाएगा ताकि यह सुनिश्चित हो सके कि परीक्षण शुरू होने से पहले वे स्थिर परीक्षण तापमान प्राप्त कर चुके हैं।
परीक्षण (125 ± 2) डिग्री सेल्सियस के तापमान पर हीटिंग कैबिनेट में किया जाता है
1 घंटे के बाद गेंद को नमूना से हटा दिया जाएगा, जिसे ठंडा पानी में ठंडा पानी में लगभग 10 डिग्री के भीतर डुबोया जाता है, लगभग कमरे के तापमान को ठंडा करने के लिए।
बैलेंस चेक:
समर्थन पर दबाव की गेंद रखो, आप अपने दोलन स्थिति के अनुसार भारित शरीर की स्थिति पर उचित समायोजन कर सकते हैं। फिर लोड किए हुए शरीर को कसकर मोड़ो, फिर से समर्थन पर दबाव की गेंद को दोहराएं, समायोजन प्रभाव को सुनिश्चित करने के लिए इसकी दोलन स्थिति देखें।
केवल संतुलन की स्थिति के तहत दबाव गेंद को आसानी से रखा जा सकता है, अन्यथा दबाव गेंद में स्पष्ट दोलन होगा, अगर परीक्षण के लिए ऑप्टिकल डिवाइस का उपयोग करें, तो यह गंभीर रूप से परीक्षण परिणामों की सटीकता को प्रभावित करेगा।
आवेदन की विधि:
1. सबसे पहले, कृपया डिवाइस को नमूना हीटिंग बॉक्स में डाल दें, नमूना और लोडिंग डिवाइस को 24 घंटे या थर्मल संतुलन परिस्थितियों तक पहुंचने के बाद मानक तापमान में रखा जाता है, और उसके बाद अगला परीक्षण करें।
2. फिर उस नमूने को रखें जो समर्थन के मध्य में पहले से pretreated है, और फिर दबाव गेंद के समर्थन के बीच में तेजी से डाल दिया
3. मानक आवश्यकता के दबाव समय पर पहुंचने पर पहुंचने के लिए, दबाव गेंद को ऊर्ध्वाधर पक्ष से निकालना होगा, और फिर अगले टेस्ट के लिए नमूना लें।
रखरखाव:
1. आर 2.5 इस्पात गेंद गेंद असर स्टील्स है, जंग संरक्षण पर ध्यान देना।
2. समर्थन सतह को उज्ज्वल, स्वच्छ और चिकनी रखा जाता है।
3. रोकें विदेशी निकायों Ф 2.5 थर्माकोपली छेद अवरुद्ध।
4. संतुलन वजन शिकंजा रोकें।
