परिपत्र देखा स्विच और लोअर गार्ड एकीकृत टेस्ट के लिए पीएलसी नियंत्रण आईईसी टेस्ट उपकरण

परिपत्र देखा धीरज और लोअर गार्ड रिकवरी समय एकीकृत टेस्ट डिवाइस CSG-2

मानक: एन 60745-2-5: 2010 अनुलग्नक एम 21.18, अनुलग्नक एम 21.18.301, अनुबंध एम 21.203, अनुबंध एम 21.301, आंकड़ा एम 301, आईईसी 60745-2-5: 2003 अनुलग्नक बीबी 200.102, एन 60745- 2-5: 2010 खंड 17.101 और खंड 19.102.3।

अनुप्रयोग: यह परिपत्र देखा स्विच प्रदर्शन का परीक्षण करने के लिए प्रयोग किया जाता है और सर्कुलर ने कम गार्ड की स्थायित्व और पुनर्प्राप्ति समय को देखा।

टेस्ट नमूना: परिपत्र आरी

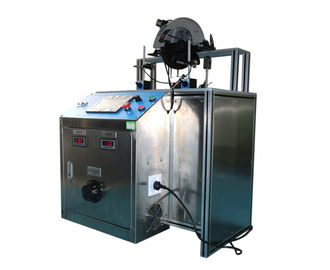

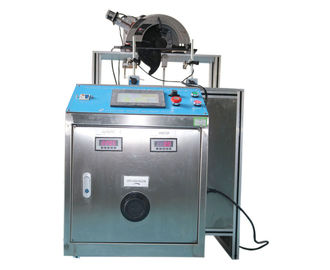

फ़ीचर: यह उपकरण दो भागों से बना है, मैकेनिकल सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम।

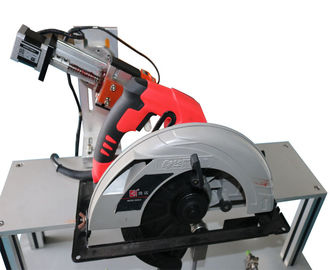

मैकेनिकल सिस्टम परिपत्र देखा के लिए तालिका है टेबल पर एक स्विच और नमूना सॉकेट है, ऑपरेटर स्विच नमूना को लोड बिजली की आपूर्ति को चालू या बंद करने के लिए धक्का दे सकता है; परिपत्र आरी के विभिन्न आकारों को टेबल पर रखा और तय किया जा सकता है; टेबल पर, हाथ पर रखे परिपत्र के स्विच को लॉक करने के लिए उपकरण "पर" स्थिति में देखा गया; ब्लेड को बीच की नाली के माध्यम से तालिका के नीचे तक बढ़ाया जा सकता है; मेज पर जहां ब्लेड के नीचे, वहाँ एक कम गार्ड कटर और दो स्थिति सेंसर हैं, जो परिपत्र के निचले रक्षक को खोलने या खोलने के लिए देखा जा सकता है।

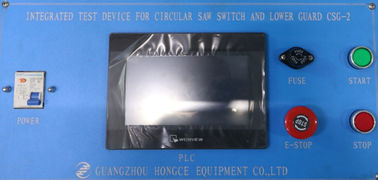

बिजली नियंत्रण प्रणाली में लोड बिजली की आपूर्ति, मित्सुबिशी पीएलसी, 7 इंच टच स्क्रीन और आदि होते हैं मैनुअल ऑपरेशन और स्वचालित ऑपरेशन प्राप्त कर सकते हैं।

मैन्युअल नियंत्रण:

ऑपरेटर मैन्युअल रूप से निम्न गार्ड पुटर को दबाकर "मैन्युअल रूप से घुमाएगी क्लॉकवर्ड" या "टच स्क्रीन पर मैन्युअल रूप से घुमाएगी काउंटरक्लॉक्वाइड", फिर कम गार्ड धीरे-धीरे खुली या बंद कर देता है, जब धीरे से काम करनेवाला कम गार्ड को अधिकतम खुली स्थिति में खोला जाता है (इसी स्थिति सेंसर सूचक प्रकाश है), इस समय, ऑपरेटर निचली रक्षक उद्घाटन कार्य को रोक सकता है; और ऑपरेटर मैन्युअल रूप से टच स्क्रीन पर "मैन्युअल रूप से स्विच करें" या "मैन्युअल रूप से स्विच करें" दबाकर परिपत्र देखा स्विच को मैन्युअल रूप से चालू या बंद कर सकता है, तो लॉकिंग स्विचिंग डिवाइस स्वचालित रूप से लॉक कर सकती है या चक्रीय देखा का स्विच जारी कर सकता है। ऑपरेटर परीक्षण नमूने में लोड वोल्टेज की आपूर्ति या आपूर्ति करने के लिए प्राप्त करने के लिए पैनल पर रोक बटन दबा सकता है।

स्वचालित संचालन :

1. ऑपरेटर लॉकिंग डिवाइस लॉक के अंतराल समय को पूर्व-सेट कर सकता है या सर्किलर स्विच स्विच जारी कर सकता है, परीक्षण नमूने के लिए आपूर्ति की गई लोड वोल्टेज का अंतराल समय और परिपत्र के निचले गार्ड के उद्घाटन के निवास स्थान के बाद देखा जा सकता है कि, ऑपरेटर केवल टच स्क्रीन पर "प्रारंभ" दबाएं, परिपत्र देखा स्विच के लिए ऊपर का परीक्षण स्वचालित रूप से संसाधित किया जाएगा।

2. निम्नलिखित सर्कल के लिए मुख्य रूप से कम गार्ड की स्थायित्व और वसूली समय परीक्षण देखा गया है: यह दृश्य क्षैतिज विमान में 90 डिग्री काट और उन्मुख के लिए निर्धारित किया जाता है। निचली रक्षक को पूर्ण बंद की स्थिति से अधिकतम खुली स्थिति तक चक्रित किया जाता है और फिर 50 000 चक्रों के लिए प्रति मिनट 10 चक्रों से कम नहीं दर पर जारी किया जाता है, स्थिति संवेदक द्वारा बार की संख्या दर्ज की जाती है। निचली रक्षक का करीबी समय 0.3 से कम नहीं है, अगर 0.3 से अधिक हो, तो समय समाप्ति की संख्या गिना जाती है। पिछली बार के निचले रक्षक के निकट समय को आवश्यक परीक्षण समय तक चलाए जाने के बाद उपकरण रिकॉर्ड किया जाता है, और उपकरण स्वचालित रूप से बंद हो जाएगा।

तकनीकी पैमाने
