| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HT-PL1 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, पेपैल, डी / ए, वेस्टर्न यूनियन, मनीग्राम, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 समूह |
आईईसी 621 9 6-1 इलेक्ट्रिक वाहनों के परीक्षण मशीन के लिए प्रवाहकीय चार्जिंग के कनेक्शन सेट
परिचय:
आईईसी 61851-1 इलेक्ट्रिक वाहन प्रवाहकीय चार्जिंग उपकरण निर्दिष्ट करता है। आईईसी 61851-1 में आईईसी 60309 श्रृंखला के रूप में संदर्भित इस अंतर्राष्ट्रीय मानक में आईईसी 61851-1 में वर्णित प्लग, सॉकेट आउटलेट, कनेक्टर, इनलेट और केबल असेंबलियों की आवश्यकताओं को निर्दिष्ट किया गया है। कुछ चार्जिंग एक इलेक्ट्रिक वाहन से सीधा कनेक्शन से आम साधन सॉकेट आउटलेट तक हासिल की जा सकती है। चार्ज करने के कुछ तरीकों के लिए एक समर्पित आपूर्ति और चार्जिंग उपकरण की आवश्यकता होती है जिसमें नियंत्रण और संचार सर्किट शामिल होते हैं। यह मानक ऐसे समर्पित चार्जिंग उपकरण और इलेक्ट्रिक वाहन के बीच अंतरफलक के लिए समर्पित प्लग, सॉकेट आउटलेट, वाहन कनेक्टर और वाहन इनलेट के लिए मैकेनिकल, इलेक्ट्रिकल और प्रदर्शन आवश्यकताओं को शामिल करता है।
यह अंतर्राष्ट्रीय मानक कई भागों में प्रकाशित किया जा सकता है, इस भाग 1 सहित आवश्यक, जिसमें एक सामान्य चरित्र के खंड शामिल हैं, और बाद के हिस्सों में, व्यक्तिगत प्रकारों के लिए विशेष आवश्यकताओं को पेश करते हैं।
फ़ंक्शन अवलोकन:
शटर इतने डिज़ाइन किए जाएंगे कि वे यांत्रिक बल का सामना करते हैं जो सामान्य उपयोग में अपेक्षित हो सकता है, उदाहरण के लिए जब किसी प्लग का पिन अनजाने में सॉकेट आउटलेट एंट्री छेद के शटर के खिलाफ मजबूर हो जाता है
निम्नलिखित परीक्षणों द्वारा अनुपालन की जांच की जाती है, जो कि नमूने पर किया जाता है जिसे क्लॉज 23 के अनुसार परीक्षण में जमा किया गया है।
एक ही सिस्टम के प्लग से एक पिन 75 डिग्री सेल्सियस के बल के साथ एक सॉकेट आउटलेट की सामने की सतह के लिए दिशा में एक एंट्री होल के शटर के खिलाफ लगाया जाता है।
पिन लाइव भागों के साथ संपर्क में नहीं आएगा
वोल्टेज के साथ एक विद्युत सूचक जो कम से कम 40 वी और 50 वी से अधिक नहीं है, प्रासंगिक भाग के साथ संपर्क दिखाने के लिए उपयोग किया जाता है।
परीक्षण के बाद, नमूने इस मानक के अर्थ के भीतर कोई नुकसान नहीं दिखाएंगे।
अनुरूप मानक: आईईसी 621 9 6-1 धारा 26 "यांत्रिक शक्ति" आवश्यकताओं;
तकनीकी आवश्यकताएँ:
स्विंग की गति और कोण समायोज्य हैं;
यह भार परीक्षण के आगे बढ़ने के लिए चार्जिंग ढेर के रेटेड वर्तमान और रेटेड वोल्टेज के अनुसार है।
तकनीकी पैमाने:
| स्विंग गति को समायोजित किया जा सकता है | 0-60 गुना / मिनट |
| स्विंग कोण समायोज्य है | 0-180 |
| कनेक्टर के पार-अनुभागीय क्षेत्र लागू करें | अधिकतम 240 मिमी² |
| पावर और लोड बॉक्स क्षमता | वोल्टेज 0-450V, सटीकता: 2% |
| वर्तमान | 0-35 ए, सटीकता: 2%; लोड के छह सेट के साथ |
| स्टेशन | 6 स्टेशन, जुड़नार के 6 सेट, 20 एन और 25 एन वजन, प्रत्येक 6pcs के साथ |
| टेस्ट टाइम्स | 0- 99 99 99 बार, पूर्व निर्धारित किया जा सकता है, मानक आवश्यकताओं 20000 बार, एकतरीय 90 ° आंदोलन प्रत्येक झुकाव |
| आयाम | L1350mm * W800mm * H1200mm |

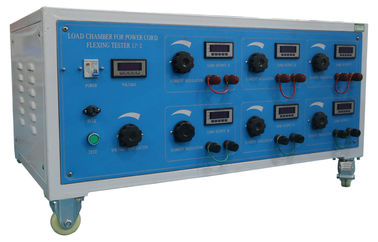

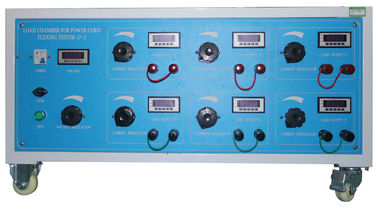

पावर कॉर्ड फ्लेक्सिंग परीक्षक एलपी -2 के लिए लोड चैंबर
उत्पाद की जानकारी:
यह उपकरण आईईसी, उल की प्रासंगिक तकनीकी आवश्यकताओं और राष्ट्रीय मानकों के संबंधित तकनीकी आवश्यकता के अनुसार तैयार किया गया है। यह वर्तमान विद्युत तार, केबल और विद्युत सामग्री के परीक्षण के लिए लागू किया गया है जिसका वर्तमान की आवश्यकताओं को 50 ए / 20 ए के अंतर्गत है सर्किट के बीच 6 मौजूदा, सर्किट आउटपुट और वोल्टेज समायोज्य हैं, यह परीक्षण मशीन आयातित उपकरण, उचित और उन्नत निर्माण को गोद लेती है, उच्च कठोरता, संचालित करने में आसान, खूबसूरत उपस्थिति है।
तकनीकी पैमाने:
| इनपुट वोल्टेज | एसी 220 वी ± 5%, 50 एचजेड |
| आउटपुट करेंट | 0 ~ 40 ए स्टीपललेस समायोज्य |
| आउटपुट वोल्टेज | 0 ~ 450 वी |
| टेस्ट स्टेशन | 6 स्टेशन |
| Ammeter सटीकता | ± 1% |
| कनेक्ट तार | 7 पिन एरियल केबल |
| पर्यावरण का तापमान | -10 ℃ ~ 50 ℃ |
