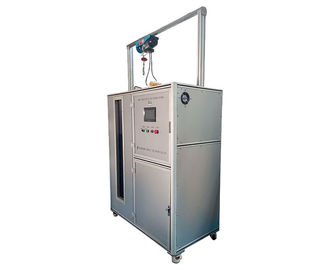

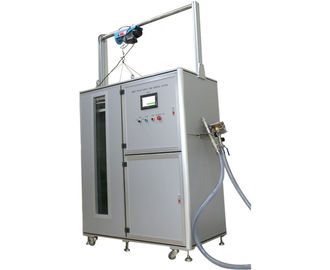

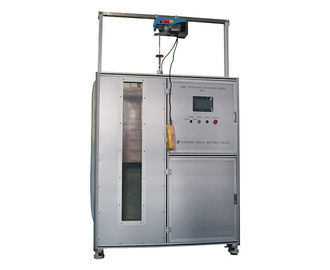

आईईसी 60529 आईपीएक्स 7 टेस्ट स्मार्ट कंट्रोल विसर्जन टैंक 500 एल आईईसी टेस्ट उपकरण

स्मार्ट पानी की आपूर्ति और नियंत्रण प्रणाली HH0805

विवरण:

यह आईपीएक्स 7 के परीक्षण के लिए प्रयोग किया जाता है, यह आईपीएक्स 1 ~ 6 वॉटरप्रूफिंग टेस्ट के लिए पानी और विद्युत स्वचालित नियंत्रण प्रदान करता है।

मानकों की पुष्टि करें:

आईईसी 60529 आईपीएक्स 7;

एन 60529 आईपीएक्स 7;

आईईसी 60884-1;

आईईसी 60598-1;

आईईसी 60335-1 और इतने पर।

टेस्ट नमूना: इलेक्ट्रिकल उपकरण, लैंप, विद्युत अलमारियाँ, बिजली के घटकों, कार, मोटरसाइकिल, बिजली के उत्पादों (जैसे ऑटोमोटिव उपकरण, सभी प्रकार के स्विच, माइक्रो मोटर्स, आदि) जैसे पानी के सबूत कार्यों के साथ टेस्ट उपकरण।

फ़ीचर:

एकीकृत जल का भंडारण टैंक और नियंत्रण कैबिनेट।

तकनीकी पैमाने:

1. आईपीएक्स 1-6 पानी के सबूत और उल टपकता पानी, आईपीएक्स 7 पानी विसर्जन परीक्षण और पूरे जलरोधक परीक्षण प्रणाली के स्वचालित नियंत्रण के लिए उपयुक्त;

2. जल आपूर्ति विधि: लगातार तापमान पानी की आपूर्ति, लगातार प्रवाह पानी की आपूर्ति, लगातार दबाव पानी की आपूर्ति

3. पानी की आपूर्ति नियंत्रण प्रक्रिया: उपयोगकर्ता के बाद पानी के प्रवाह के मूल्य और टच स्क्रीन, इलेक्ट्रॉनिक मीटर या डिजिटल दबाव गेज पर पानी के दबाव का मूल्य निर्धारित करें, वास्तविक मूल्यों को वर्तमान मूल्यों की निगरानी करें, डेटा रूपांतरण के माध्यम से पीएलसी में मूल्य पढ़ें, फिर अपने आप समायोजित करें आवृत्ति कनवर्टर के माध्यम से पंप की घूर्णी गति

4. बड़े प्रवाह और छोटे प्रवाह दो तरह से पानी की आपूर्ति है।

5. बड़े प्रवाह पानी की आपूर्ति:

(ए) यह आईपीएक्स 5 के आईपीएक्स 5 ~ आईपीएक्स 6 मजबूत जल स्प्रे टेस्ट और पानी इंजेक्शन पर लागू होता है

(बी) फ्लो रेंज: 10 ~ 100 एल / मिनट

(सी) फ्लो सटीकता: ± 0.5 एल / मिनट

(डी) फ्लोमीटर: टरबाइन प्रवाहमापीटर

(ई) जल पंप: स्टेनलेस स्टील केन्द्रापसारक पम्प

6. छोटे प्रवाह जल आपूर्ति:

(ए) यह आईपीएक्स 1, आईपीएक्स 2, आईपीएक्स 3, आईपीएक्स 4 और यूएल वॉटरप्रूफ टेस्ट के लिए लागू है

(बी) फ्लो रेंज: 1 ~ 10 एल / मिनट

(सी) फ्लो सटीकता: ± 0.5 एल / मिनट

फ्लोमीटर: टर्बाइन फ्लोमैटर

(डी) जल पंप: स्टेनलेस स्टील केन्द्रापसारक पम्प

(ई) दबाव सीमा: 0.1-3 किलो / सेमी ²;

(च) दबाव डिजिटल प्रदर्शन: डिजिटल दबाव गेज अपनाना;

7. जल संग्रहण टैंक:

(ए) यह आईपीएक्स 5 ~ आईपीएक्स 6 के मजबूत जल स्प्रे टेस्ट, आईपीएक्स 8 का पानी इंजेक्शन, आईपीएक्स 7 विसर्जन

(बी) वॉल्यूम: 500 एल

(सी) आयाम: L600mmXW660mmXH1400 मिमी

(डी) प्रेक्षण खिड़की: कड़ा हुआ गिलास खिड़की

(ई) निरीक्षण विंडो आयाम: W200mmXH1250mm

(च) गहराई गेज: स्टेनलेस स्टील

(छ) गहराई की गेज ऊंचाई: 1300 मिमी, सटीकता 1 मिमी

(एच) तरल स्तर नियंत्रण: फ्लोट स्विच + ओवरफ़्लो पाइप

8. नियंत्रण कैबिनेट:

(ए) फ्लो का पता लगाने: इलेक्ट्रॉनिक प्रवाहमापीटर के माध्यम से प्रवाह संकेत प्रतिक्रिया

(बी) फ्लो सेटिंग: टच स्क्रीन पर सेट करें

(सी) तापमान का पता लगाने: पीआईडी

(डी) नियंत्रक: मित्सुबिशी पीएलसी

(ई) फ्रेंडली इंटरफेस: 7 इंच, रंग टच स्क्रीन

(एफ) नियंत्रण समारोह: लगातार प्रवाह पानी की आपूर्ति, लगातार दबाव पानी की आपूर्ति, ऊर्ध्वाधर बूंद बारिश गति नियंत्रण, दोहराव ट्यूब बारिश गति नियंत्रण, रोटेशन टेबल गति नियंत्रण और परीक्षण समय नियंत्रण।

(छ) सुरक्षा कार्य: रिसाव सुरक्षा, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण

9. जल आपूर्ति पाइप लाइन: पीवीसी नली का उपयोग करके इस उपकरण की पानी की आपूर्ति, साइट लेआउट के अनुसार प्रत्येक डिवाइस को दिया जाता है, और विद्युत चुम्बकीय वाल्व द्वारा नियंत्रित किया जाता है।

10. पानी की आपूर्ति पाइप लाइन पर जल निकासी वाल्व स्थापित करें, यह परीक्षण पूरा हो जाने के बाद पानी को स्वत: मुक्ति देगा।

11. फ़िल्टर: स्टेनलेस स्टील खोल, ठीक फिल्टर तत्व।

12. मशीन शरीर सामग्री: एल्यूमीनियम मिश्र धातु प्रोफ़ाइल

13. उपस्थिति आकार (डब्ल्यूएक्सडीएक्सएच): 1400x750x1600mm।
