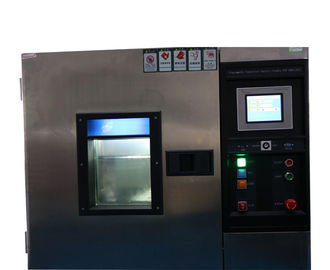

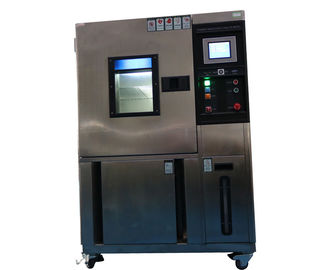

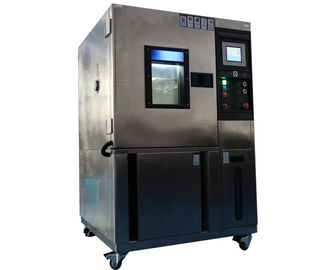

आईईसी 60068 विद्युत उपकरण परीक्षक, प्रोग्राम करने योग्य तापमान आर्द्रता चैंबर 150 एल

आईईसी 60068 विद्युत उपकरण परीक्षक प्रोग्राम करने योग्य तापमान आर्द्रता चैम्बर वर्किंग वॉल्यूम 150 एल

उत्पाद की जानकारी

यह परीक्षण उपकरण अलग-अलग पर्यावरण की स्थिति का अनुकरण कर सकता है। इसलिए सामग्री प्रदर्शन का परीक्षण करना उचित है, जैसे गर्मी का प्रतिरोध, ठंड का प्रतिरोध, आर्द्रता का प्रतिरोध, शुष्क प्रतिरोध। यह आईईसी 60068-2-1.1 9 0 9, आईईसी 60068-2-2.1974 और ईटीटी की मानक आवश्यकता के अनुसार डिजाइन और निर्मित है।

तकनीकी पैमाने

1. कार्य मात्रा: 150 एल

2. तापमान सीमा: -4 0 ℃ ~ + 150 ℃

3. आर्द्रता रेंज: 20 % आरएच ~ 98 % आरएच

* नोट: कृपया आर्द्रता उपयोग सीमा चार्ट नीचे देखें!

4. तापमान और नमी नियंत्रण सटीकता: ± 0.2 ℃; 2.5% आरएच ±।

* 2 ~ 4 प्रदर्शन से ऊपर की गारंटी के लिए, तापमान संवेदन माप स्थिर होने के 30 मिनट बाद मापा जाना चाहिए!

5. तापमान और आर्द्रता वितरण एकरूपता: ± 2 ℃; 3% आरएच ±।

* नोट: 6 ~ 11 प्रदर्शन से नीचे गारंटी के लिए, मापने की स्थिति परीक्षण कक्ष की प्रत्येक दीवार की 1/6 स्थिति होनी चाहिए, और तापमान स्थिर होने के 30 मिनट बाद मापा जाना चाहिए!

6. ताप समय: कमरे के तापमान से 150 ℃ तक हीटिंग, कुल हीटिंग समय 50 मिनट (गैर लोड राज्य के तहत) है।

7. शीतलन समय: कमरे के तापमान से -40 ℃ तक शीतलन, कुल शीतलन समय 40 मिनट (गैर लोड राज्य के तहत) है।

8. आंतरिक कक्ष आयाम: परीक्षण क्षेत्र: 5 0 × 60 × 50 सेमी (डब्ल्यू × एच × डी)।

* नोट: नमूने रखने की मात्रा परीक्षण क्षेत्र की क्षमता के 2/3 से अधिक नहीं होनी चाहिए।

9. उपकरण स्थापना स्थान: कम से कम 920 × 1600 × 870 सेमी (डब्ल्यू × एच × डी)।

10. टेस्ट चैम्बर दरवाजा: 80 × 105 सेमी (डब्ल्यू × एच), कुल 1।

11. पावर स्रोत: एसी 1 ∮ 22 0 वी 50 हर्ट्ज अधिकतम 4 0 ए

संरचना

ए चैंबर संरचना:

एसयूएस # 304, प्लेट मोटाई 1 मिमी।

इन्सुलेशन सामग्री: पु फूमिंग, मोटाई 100 मिमी।

बी कूलिंग प्रशीतन चक्र प्रणाली:

1. प्रशीतन प्रणाली:

ए। आर 404 प्रशीतन चक्र प्रणाली

ख। आर 23 प्रशीतन चक्र प्रणाली

2. कंडेनसर: एयर कूल्ड

3. विस्तार मोड: केशिका

4. वाष्पीकरणकर्ता: वायु पाश मोड

सी ताप प्रणाली:

हीटर: 220 वी 2 किलोवाट

डी। Humidification प्रणाली:

1. Humidifier: स्टेनलेस स्टील हीटर 220 वी 2. केडब्ल्यू × 1 सेट।

2. आर्द्रता गौज सिंक और humidifier जल आपूर्ति प्रणाली: स्वचालित भर्ती मोड।

ई। स्वचालित नियंत्रण प्रणाली:

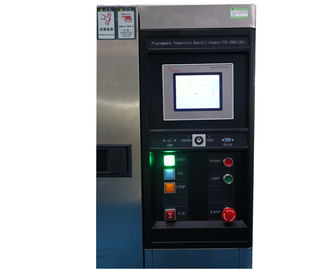

1. पीएलसी नियंत्रण TEMI880 ।

* कृपया सीडी में नियंत्रक निर्देश मैनुअल देखें।

2. तापमान और नमी सेंसर: आरटीडी (सूखी बल्ब / गीला बल्ब)।

* सर्किट द्वारा नियंत्रित।

एफ एयर परिसंचरण और जल निकासी व्यवस्था:

1. लूप एयर डक्ट: 1 समूह

ए। सामग्री: एसयूएस # 304 स्टेनलेस स्टील।

ख। वायु ब्लोअर: 1 ∮ 220 वी 6 0W × 1 सेट

2. नाली पाइप का व्यास।

जी सुरक्षा प्रणाली:

तापमान संरक्षण स्विच से अधिक

पानी की कमी की सुरक्षा

विद्युत चुम्बकीय स्विच और ओवरलोड वर्तमान रक्षक

कोई फ्यूज स्विच नहीं

कंप्रेसर अधिभार रक्षक

नियंत्रण सर्किट संरक्षण फ्यूज
