| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HJBD01 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |

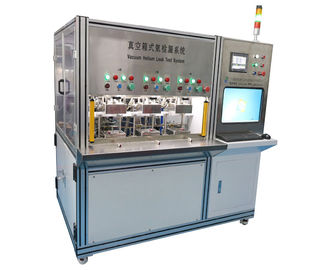

नई ऊर्जा वाहन पावर रिले के लिए वैक्यूम चैम्बर हीलियम लीक डिटेक्शन सिस्टम

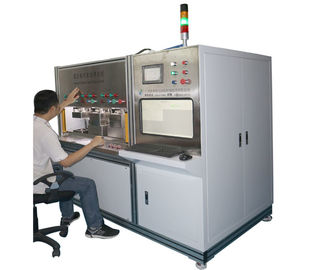

उपकरण में 3 वैक्यूम कक्ष होते हैं जो टेंडेम में काम करते हैं, इस प्रकार, केवल एक ऑपरेटर उपकरण चला सकता है।

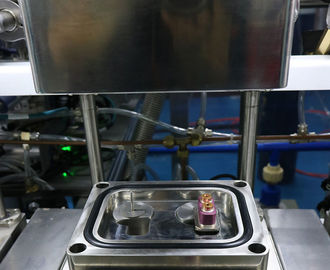

कार्यक्षेत्र स्वचालित रूप से वैक्यूम कक्ष में पाया जाता है। वैक्यूम कक्ष एक घंटी प्रकार की संरचना को गोद लेता है और इसे स्वचालित रूप से खोला और बंद कर दिया जा सकता है। ऑपरेटर को केवल वर्कपीस लोड और अनलोड करना होगा, और लोडिंग और अनलोडिंग सरल और सुविधाजनक हैं।
एक समय में वैक्यूम कक्ष में स्थिरता पर 5 कार्यक्षेत्र स्थापित किए जा सकते हैं। यदि 5 कार्यक्षेत्रों को स्थापित करने की कोई आवश्यकता नहीं है, तो संबंधित वर्कपीस बढ़ते छेद प्लग के साथ प्लग किया जा सकता है।
जर्मन इन्फिकॉन लीक डिटेक्टर का निरीक्षण के लिए उपयोग किया जाता है, और अधिकतम रिसाव पहचान सटीकता 5 x 10 -12 Pa.m3 / s तक पहुंच सकती है। हेलियम गैस खपत को बचाने, पहचान प्रक्रिया के दौरान सकल रिसाव और ठीक रिसाव की पहचान की जा सकती है।
आयातित ब्रांड वैक्यूम पंप को अपनाना, 10-9 Pa.m3 / sec और 90-सेकंड पहचान चक्र की रिसाव पहचान सटीकता प्राप्त करने के लिए, सिस्टम एक मोटे पंप, एक ठीक पंप, और एक रिसाव पहचान पंप से लैस है। लीकिंग पंप समूह का निर्वात 10-6 पीए तक पहुंच सकता है। हांगसी को स्वचालित हीलियम लीक डिटेक्शन सिस्टम में 10 -10 Pa.m3 / sec सटीकता के साथ अनुभव है।
वाल्व और वर्कपीस के बीच छोटी दूरी उत्पादन लागत को कम करने के लिए पर्याप्त है। वर्कपीस और उपकरणों के बीच कनेक्शन में वाल्व को क्लोजिंग से कार्यक्षेत्र में दूषित पदार्थों को रोकने के लिए एक फ़िल्टर होता है।
प्रणाली पीएलसी द्वारा नियंत्रित है। और 10 "रंग टच स्क्रीन पर विभिन्न प्रकार की जानकारी प्रदर्शित करें।
कंप्यूटर के साथ, और द्वि-आयामी वर्कपीस कोड स्कैनिंग और सूचना भंडारण प्रणाली के साथ: एक द्वि-आयामी स्कैनिंग कोड रीडर और कंप्यूटर द्वारा संयुक्त, वर्कपीस डेटा, उत्पाद कोड, पहचान समय, ऑपरेटर, कुल उत्पादन, अच्छी उपज, न पढ़ें अच्छी उपज, आदि। द्वि-आयामी कोड द्वारा, और EXCEL फ़ाइलों को निर्यात कर सकते हैं, सॉफ़्टवेयर में विनिर्देशों और पैरामीटर स्मृति को पूरा करने के लिए विभिन्न प्रकार के मॉडल हैं। ऑपरेशन सरल और सुविधाजनक है।
सुरक्षा सुरक्षा, आपातकालीन रोक और रीसेट कार्यों के साथ।
उपकरण डिजाइन ergonomic आवश्यकताओं को पूरा करता है।
मूल तकनीकी संकेतक:
| workpiece | इलेक्ट्रिक ऑटोमोटिव पावर रिलेज़ (निरीक्षण की जाने वाली उत्पाद की सतह को साफ और सूखने की जरूरत है।) |
| वैक्यूम चैंबर प्रकार | बेल प्रकार |
| वैक्यूम चैम्बर आकार | 140 * 450 * 140 मिमी |
| वैक्यूम चैंबर की मात्रा | 3 |
| स्थिरता की मात्रा | 3 सेट, प्रत्येक वैक्यूम कक्ष के लिए 1 सेट एक समय में एक से पांच उत्पादों को फिक्स्चर के 1 सेट पर स्थापित किया जा सकता है, रिक्त पद प्लग के साथ प्लग किए जाते हैं यदि कक्ष में केवल एक कार्य टुकड़ा स्थापित किया गया है, तो अन्य चार कार्यक्षेत्रों के इंस्टॉलेशन छेद प्लग के साथ प्लग किए गए हैं। स्थिरता और कार्यक्षेत्र के बीच कनेक्शन तेज़ और स्वचालित है। जब उत्पाद बदल जाता है तो स्थिरता को प्रतिस्थापित करने की आवश्यकता होती है (फिक्स्चर का आदान-प्रदान 10 मिनट में पूरा होना आवश्यक है) |
| फाइन लीक टेस्ट के लिए गैस | हीलियम |
| ललित लीक टेस्ट के लिए गैस प्रेशर | <0.7 एमपीए, समायोज्य |
| हीलियम रिकवरी | नहीं (वैकल्पिक) |
| टेस्ट साइकिल | 90s / 5pcs (3 वैक्यूम कक्ष कामकाज का काम करते हैं, प्रत्येक कक्ष में 5 पीसी होते हैं, औसतन 9 0 सेकंड औसत पर 5 कक्ष विच्छेदन समाप्त करने के लिए, 20s लोडिंग और अनलोडिंग समय सहित) |
| अस्वीकृति दर | 1.0 × 10-9 Pa.m 3 / सेकंड |
