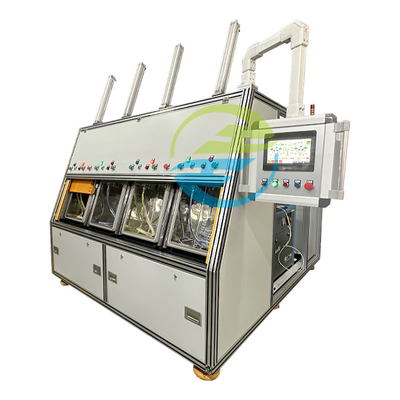

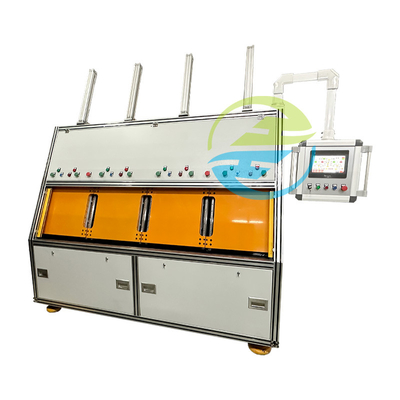

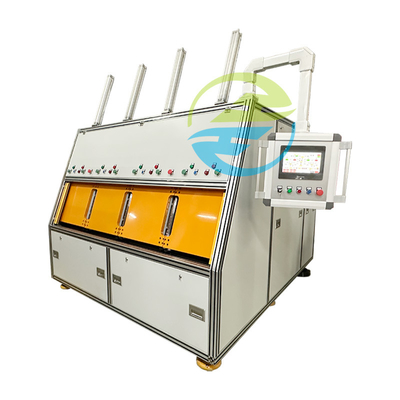

चार कक्ष हाइड्रोजन और नाइट्रोजन रिसाव का पता लगाने प्रणाली के लिए ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर

चार कक्ष हाइड्रोजन और नाइट्रोजन रिसाव का पता लगाने प्रणाली के लिए ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर

मैंउत्पादों का परिचय

एक चार टैंक हाइड्रोजन नाइट्रोजन रिसाव का पता लगाने की प्रणाली एक उपकरण है जिसका उपयोग ऑटोमोबाइल भागों या अन्य उपकरणों में गैस रिसाव का पता लगाने के लिए किया जाता है।यह आम तौर पर चार सील परीक्षण बक्से और संबंधित पता लगाने के उपकरणों से बना होता हैप्रयोग के समय परीक्षण के लिए भागों को परीक्षण बॉक्स में डाल दें और फिर हाइड्रोजन और नाइट्रोजन गैस मिश्रण के इंजेक्शन द्वारा गैस रिसाव का पता लगाएं।

यह लीक डिटेक्शन सिस्टम हाइड्रोजन और नाइट्रोजन गैस के मिश्रण का उपयोग करता है क्योंकि हाइड्रोजन बेहद पारगम्य है, जिससे छोटे लीक का पता लगाना आसान हो जाता है।परीक्षण कक्ष में गैस परीक्षण के लिए घटक की सतह पर रिसाव बिंदु के साथ बातचीत करेगा, और अगर कोई रिसाव होता है, तो गैस का पता लगाने की डिवाइस द्वारा लगाया जाएगा।

हाइड्रोजन और नाइट्रोजन के बुनियादी रिसाव का पता लगाने के सिद्धांत के अनुसार, हाइड्रोजन और नाइट्रोजन एक वैक्यूम कक्ष में काम के टुकड़े को भरने के लिए ट्रेसर गैस के रूप में उपयोग किया जाता है।हाइड्रोजन और नाइट्रोजन रिसाव डिटेक्टर तेजी से और सटीकता के साथ उच्च सटीकता के साथ workpiece के रिसाव स्थिति निर्धारित कर सकते हैं.

पीआरामीटर

कार्य प्रक्रिया

1. काम करने वाले टुकड़े की स्थापना और वैक्यूम बॉक्स बंद करना:

ऑपरेटर वर्कपीस को वैक्यूम कक्ष में रखता है, वर्कपीस इंटरफेस को वैक्यूम कक्ष के अंदर के त्वरित कनेक्टर से जोड़ता है, और स्टार्ट बटन दबाता है।

स्वचालित रूप से वैक्यूम कक्ष बंद करें, और पता लगाने का चक्र तुरंत शुरू हो जाता है।

नोटः वैक्यूम कक्ष के दोनों ओर ग्रिटिंग रक्षक लगाए जाते हैं।सुनिश्चित करें कि बंद क्षेत्र में वैक्यूम कक्ष के आंदोलन में हस्तक्षेप करने वाली कोई वस्तु नहीं है.

2वैक्यूम चैंबर वैक्यूमिंग और वर्कपीस वैक्यूमिंग:

स्वचालित रूप से वैक्यूम कक्ष को तब तक वैक्यूम करें जब तक कि अंदर का वैक्यूम स्तर सेट खोलने के दबाव तक नहीं पहुंच जाता।

एक ही समय में, स्वचालित रूप से वर्कपीस को वैक्यूम करें जब तक कि वर्कपीस के अंदर वैक्यूम स्तर सेट वैक्यूम मान तक नहीं पहुंच जाता।

3. वर्कपीस हाइड्रोजन नाइट्रोजन भरने, मध्यम रिसाव, और ठीक रिसाव का पता लगाने

a. काम के टुकड़े को स्वचालित रूप से हाइड्रोजन और नाइट्रोजन गैस से सेट दबाव पर भरें जब तक कि काम के टुकड़े के अंदर दबाव सेट मूल्य तक नहीं पहुंच जाता।

मध्यम रिसाव का पता लगाना: हाइड्रोजन और नाइट्रोजन भरने के पूरा होने के बाद, वर्कपीस को स्वचालित रूप से दबाव में रखा जाता है।और क्या वहाँ मध्यम रिसाव है काम के टुकड़े के अंदर दबाव गिरावट मूल्य के आधार पर निर्धारित किया जाता है:

यदि वर्कपीस के अंदर दबाव में गिरावट का मान सेट रेंज से अधिक है, तो रिसाव का पता लगाने की प्रक्रिया समाप्त हो जाएगी, और ऑपरेशन इंटरफ़ेस मध्यम रिसाव को इंगित करेगा और गैस को पुनर्प्राप्त करेगा।

मध्यम रिसाव के पूरा होने के बाद, सूक्ष्म रिसाव का आकलन करें:

यदि लीक डिटेक्टर वैक्यूम कक्ष में सेट मूल्य से अधिक हाइड्रोजन और नाइट्रोजन सिग्नल का पता लगाता है, तो यह इंगित करता है कि वर्कपीस में सूक्ष्म लीक है,और एक ठीक रिसाव संकेत संकेत ऑपरेशन इंटरफ़ेस पर प्रदान की जाती है.

यदि लीक डिटेक्टर वैक्यूम कक्ष में सेट मूल्य से अधिक हाइड्रोजन और नाइट्रोजन संकेतों का पता नहीं लगाता है, तो यह इंगित करता है कि वर्कपीस ने निरीक्षण पारित किया है,और ऑपरेशन इंटरफ़ेस पर एक योग्य संकेत प्रदान किया जाता है.

4. वैक्यूम कक्ष में inflation

वायुमंडल के साथ वैक्यूम कक्ष को स्वचालित रूप से भरें।

एक ही समय में, काम के टुकड़े के अंदर हाइड्रोजन और नाइट्रोजन स्वचालित रूप से बरामद कर रहे हैं।

5. काम करने वाले टुकड़े का अनलोडिंग

a. यदि परीक्षण योग्य है:

वैक्यूम कक्ष का दरवाजा स्वचालित रूप से खुलता है। ऑपरेटर कक्ष के अंदर के जोड़ को वर्कपीस इंटरफेस से अलग करता है।

यदि परीक्षण विफल हो जाता है:

पुष्टि बटन को मैन्युअल रूप से दबाएं और वैक्यूम कक्ष का दरवाजा स्वचालित रूप से खुल जाएगा। ऑपरेटर बॉक्स के अंदर के जोड़ को वर्कपीस इंटरफेस से अलग करता है।

c. यदि पता लगाने की प्रक्रिया के दौरान एक अलार्म होता हैः

पुष्टिकरण बटन को मैन्युअल रूप से दबाएं। वैक्यूम कक्ष का दरवाजा स्वचालित रूप से खुलता है। अलार्म स्थिति को साफ़ करने के लिए टच स्क्रीन पर दोष संदेश संकेत दबाएं, और फिर वर्कपीस का पुनः परीक्षण करें।

नोटः लीक का पता लगाने वाले उत्पादों को सॉर्ट करने के लिएः 1. एक वर्कपीस निकालें और एक वर्कपीस छोड़ दें। 2. सामान्य ऑपरेटिंग विधि के अनुसार कक्ष में छोड़े गए एक वर्कपीस का परीक्षण जारी रखें।यह चक्र तब तक जारी रहता है जब तक एक विशिष्ट लीक वर्कपीस का पता नहीं लगाया जाता.
