उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | प्रभाव तत्व: | 2,5,10,20,50J वैकल्पिक |
|---|---|---|---|
| ड्रॉप ऊँचाई: | स्केल प्रदर्शन | रिलीज मोड: | यांत्रिक |
| लंबाई: | 1000mm | स्ट्रोक: | 200-1200mm |
| हाई लाइट: | प्रभाव परीक्षण मशीन,पेंडुलम प्रभाव परीक्षण मशीन |
||

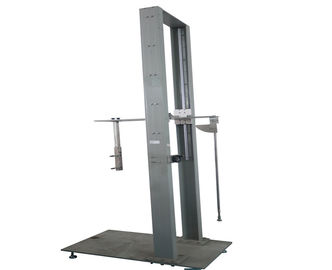

आईके कोड प्रभाव परीक्षण मशीन स्टेनलेस स्टील लटकन स्विंगिंग हथौड़ा परीक्षण उपकरण
मानक
IEC60068-2-75 पर्यावरण परीक्षण - भाग 2: टेस्ट - टेस्ट एएच: हथौड़ा परीक्षण, आईईसी 60068-2-63, आईईसी 62262 बाहरी यांत्रिक प्रभावों (आईके कोड), आईईसी 60439-5 कम वोल्टेज के खिलाफ विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डिग्री स्विचगियर और कंट्रोलगियर असेंबली - भाग 5: सार्वजनिक नेटवर्क में बिजली वितरण के लिए असेंबली के लिए विशेष आवश्यकताएं
आवेदन
यह डिवाइस इलेक्ट्रिक कैबिनेट और अन्य शीट धातु, गैर धातु विद्युत ऊर्जा मीटरींग कैबिनेट, सबस्टेशन केबल स्विचबोर्ड और केबल जंक्शन बॉक्स के खोल के यांत्रिक प्रभाव शक्ति परीक्षण के लिए उपयुक्त है
नमूना जांच
विद्युत ऊर्जा मीटरींग कैबिनेट, सबस्टेशन केबल स्विचबोर्ड और केबल जंक्शन बॉक्स और इसी तरह के उपकरण का खोल
फ़ीचर

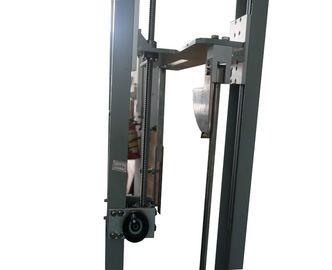

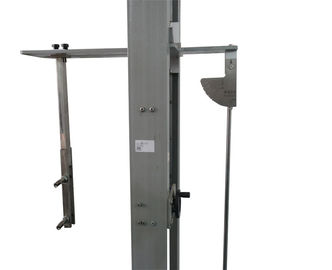

कार संरचना का उपयोग कर उपकरण, बाएं और दाएं, आगे और पीछे, ऊपरी और निचले प्रभाव बिंदु ऊंचाई समायोज्य, और प्रभाव कोण 0-90 डिग्री समायोज्य स्थानांतरित किया जा सकता है। डिवाइस 2 जे और ऊपर के लिए एक कम ऊर्जा पेंडुलम प्रभाव डिवाइस है।
पैरामीटर
| आदर्श | HC9921A |
| लंगर | लंबाई: 1000 मिमी; बाहरी व्यास: 9 मिमी; स्टील पाइप दीवार मोटाई: 0.5 मिमी। प्रभाव तत्व के साथ समकक्ष द्रव्यमान की संरचना |
| प्रभाव बिंदु | समायोज्य ऊपर और नीचे, 200-1200 मिमी स्ट्रोक, ऊंचाई अनुकूलित किया जा सकता है |
| प्रभाव तत्व | 2,5,10,20 जे प्रभाव हथौड़ा |

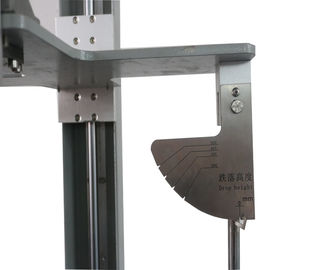

| ड्रॉप ऊंचाई | स्केल प्रदर्शन |
| रिलीज मोड | यांत्रिक |
| आयाम | 950 * 550 * 2700mm |
प्रभाव ऊर्जा, बराबर द्रव्यमान और ड्रॉप ऊंचाई तालिका
| ऊर्जा / जम्मू | 2 | 5 | 10 | 20 | 50 |
| समतुल्य द्रव्यमान / किग्रा | 0.5 | 1.7 | 5 | 5 | 10 |
| ड्रॉप ऊंचाई ± 1% मिमी | 400 | 300 | 200 | 400 | 500 |
नोट्स: 1. आईईसी 60068-2-75 3.2.2 में नोट देखें
| |||||

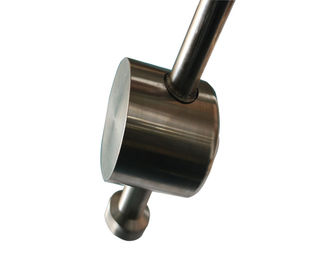

हड़ताली तत्वों की समन्वय विशेषताओं
| ऊर्जा / जे | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| समतुल्य द्रव्यमान ± 2% किलो | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| सामग्री | पॉलीमाइड 1) | स्टील 2) | ||||
| आर / मिमी | 10 | 25 | 25 | 50 | 50 | 50 |
| डी / मिमी | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / मिमी | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| आर / मिमी | - | - | 6 | - | 10 | 17 |
| एल / मिमी | समकक्ष द्रव्यमान से मेल खाने के लिए समायोजित करने के लिए, अनुलग्नक ए देखें। | |||||
1) 85≤HRR≤100, आईएसओ 2039-2 के अनुसार रॉकवेल कठोरता। 2) ISO452 के अनुसार Fe490-2; आईएसओ 6508 के अनुसार रॉकवेल कठोरता। | ||||||
| नोट- बराबर द्रव्यमान के लिए ब्रैकेट में दिखाए गए मान और 1 जे से कम या उससे कम ऊर्जा मान के लिए हड़ताली तत्वों का व्यास वर्तमान परीक्षण एफ़ में हैं। वर्तमान में परीक्षण ईजी में मान इन दो पैरामीटर के लिए भी दिखाए जाते हैं। समन्वय उद्देश्य के लिए, ब्रैकेट में मान इस मानक के प्रकाशन से वर्षों को हटा दिए जाएंगे। | ||||||
