आईईसी 60669-1 क्लॉज 19.3 इलेक्ट्रिकल एप्लायंस टेस्टर सेल्फ बल्लास्ट लैंप लोड बॉक्स 3 चैनल

IEC60669-1 खंड 19.3 स्व बल्लास्ट लैंप लोड बॉक्स

मानक

  आईईसी 60669-1: 2017 खंड 1 9 .3

आवेदन

  यह डिवाइस एलईडी सर्किट को नियंत्रित करते समय स्वस्थ गिट्टी लैंप स्विच इलेक्ट्रिक तनाव और थर्मल तनाव परीक्षण के लिए विशेष रूप से उपयुक्त घर के लिए और इसी तरह के उद्देश्य के लिए निश्चित स्विच के लिए क्षमता और सामान्य संचालन जीवन परीक्षण के लिए उपयुक्त है। यह सत्यापित करने के लिए कि स्विच सामान्य उपयोग का सामना कर सकता है, किसी भी यांत्रिक क्षति या सामान्य ऑपरेशन के तहत विद्युत थकान विफलता, किसी भी संपर्क आसंजन घटना या दीर्घकालिक बंद या डिस्कनेक्शन घटना, अत्यधिक पहनने या अन्य हानिकारक परिणामों का परीक्षण करने के लिए।

नमूना जांच

स्वयं बल्लास्ट लैंप (एसबीएल) स्विच

फ़ीचर

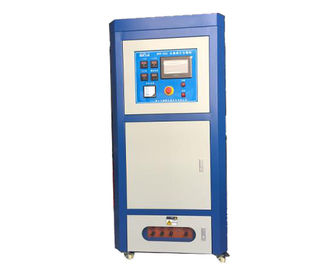

आयाम: चौड़ा (800 मिमी) * दीप (800 मिमी) * उच्च (1800 मिमी)। फ्रेम नीला है और साइड पैनल हल्के सफेद हैं। मोर्चे के ऊपर ऑपरेशन कंट्रोल पैनल है। नियंत्रण में पावर स्विच, उत्पाद परीक्षण वोल्टेज और पावर डिस्प्ले उपकरण, अलार्म, टच स्क्रीन इत्यादि हैं, प्रतिरोधक और संधारित्र भार संयोजन, एसी संपर्ककर्ता, रिले हैं। बॉक्स के नीचे एक टर्मिनल है, जो तार के माध्यम से परीक्षण मशीन में उत्पाद से जुड़ा हुआ है, और वर्तमान आउटपुट और निरीक्षण प्रक्रिया में लोड प्रदान करता है।

लोड डिवाइस को शिपमेंट से पहले मानक लोड शर्तों के साथ प्रीसेट किया गया है। जब तक परीक्षण वोल्टेज को 250V ~ में समायोजित किया जाता है, तब तक ऑपरेटर स्विच रेट बटन को उसी रेटेड वर्तमान के साथ दबाता है जब स्विच का परीक्षण किया जाता है, और इसकी रेटेड पावर, आवेग तरंग, मैं _चोटी और मैं ² टी की इसी आवश्यकताओं को पूरा नहीं करता मानक।

एक ही समय में 3 स्टेशन और 3 स्विच का परीक्षण किया जा सकता है।

मीटरींग मोड और मीटरिंग समर्पित बंदरगाह के साथ, 9 0 डिग्री की समाप्ति प्लेट में निर्मित, आउटपुट वेवफ़ॉर्म को मापने में आसान, मैं वर्तमान मूल्य और आई ² टी ऊर्जा मूल्य को _{पीक करता} हूं, उपकरण माप आवश्यकताओं के लिए मानकों को पूरी तरह से पूरा करता हूं।

डिवाइस वोल्टेज नियामक से लैस है, जो बाहरी वोल्टेज नियामक की आवश्यकता के बिना स्विच टेस्ट द्वारा आवश्यक 250V के वोल्टेज तक पहुंच सकता है।

पैरामीटर्स :

1. बिजली की आपूर्ति: एकल चरण AC220V ± 5% / 50 हर्ट्ज, उपयोगकर्ता द्वारा तैयार नमूना परीक्षण करने के लिए बिजली की आपूर्ति।

2. वोल्टेज मीटर: रेंज 0 ~ 300V, परिशुद्धता 0.5, डिजिटल प्रदर्शन

3. पावर मीटर: 0 ~ 9 किलोवाट, सटीक 0.5, डिजिटल डिस्प्ले

4. आउटपुट चैनल: 3 चैनल

5. प्रत्येक प्रीसेट स्विच रेटेड वोल्टेज 250V ~, रेटेड वर्तमान 10 ए, 13 ए, 16 ए, 20 ए चार वैकल्पिक (अनुकूलित टेस्ट वोल्टेज और टेस्ट चालू किया जा सकता है)।

6. इनपुट वोल्टेज यह सुनिश्चित करने के लिए समायोज्य है कि परीक्षण वोल्टेज 250V ~ है

7. सभी ऑपरेटिंग पैरामीटर 250V ~ पर सेट हैं, जिसमें डब्ल्यू, आई _पीक , आई ² टी, और इनरशश वर्तमान वेवफॉर्म शामिल हैं।

8. प्रत्येक डिवाइस एक बंद नियंत्रण डिवाइस प्रदान करता है (टच स्क्रीन "मापन" फ़ंक्शन का चयन करें), हर बार 90 डिग्री कोण चालन में होता है, यह फ़ंक्शन प्रारंभिक उपकरण अंशांकन और माप सत्यापन के लिए उपयोग किया जा सकता है।

9. लंबे / लंबे संरक्षण समारोह के साथ, 1 ~ 99 एस का संरक्षण समय प्रीसेट हो सकता है, शटडाउन अलार्म सुरक्षा।

10. पर्यावरण का प्रयोग करें: तापमान 5 ~ 40 डिग्री सेल्सियस, सापेक्ष आर्द्रता 20 ~ 90% आरएच, वायुमंडलीय दबाव 80 ~ 106 किलो। कोई गंभीर कंपन नहीं, कोई विद्युत चुम्बकीय हस्तक्षेप नहीं, कोई धूल, संक्षारक गैस, अच्छी गर्मी अपव्यय नहीं।
