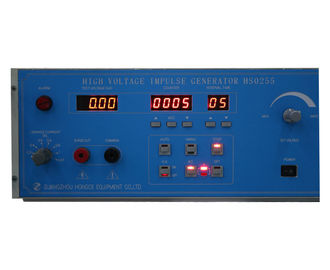

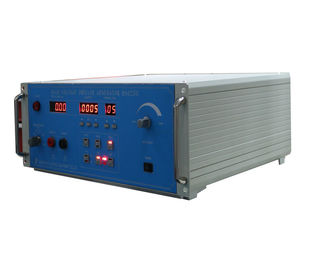

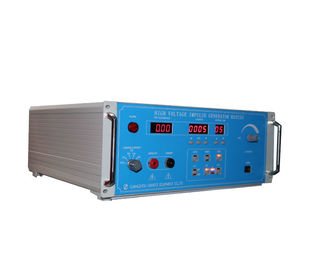

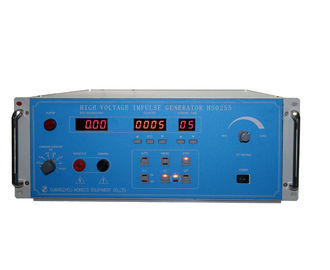

IEC60255-5 उच्च वोल्टेज आवेग जनरेटर
आवेदन
उच्च वोल्टेज आवेग जनरेटर HS0255 IEC60255-5 "विद्युत रिले के इन्सुलेशन परीक्षण" के अनुसार निर्मित होता है, जिसे अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) द्वारा प्रख्यापित किया जाता है, रिले और सुरक्षात्मक उपकरणों के इन्सुलेशन समन्वय को मापता है, और आवेग वोल्टेज परीक्षण करता है।
उच्च वोल्टेज आवेग जनरेटर परिचय
1. मुख्य विनिर्देशों
टेस्ट पल्स आउटपुट वेवफॉर्म: वोल्ट वेव: 1.2 / 50 μs, आउटपुट वोल्टेज वेवफॉर्म पीक: 500 वी ~ 15 केवी
उत्पादन ध्रुवीयता: सकारात्मक या नकारात्मक (स्वचालित रूप से वैकल्पिक ध्रुवीयता कर सकते हैं)
सर्ज आउटपुट मोड: मैनुअल या स्वचालित
वृद्धि की संख्या: 1 ~ 9999 बार
अंतराल अंतराल: 3 ~ 99 सेकंड (3 सेकंड डिवाइस का अंतर्निहित चार्जिंग समय है)
रिसाव वर्तमान अलार्म रेंज: 0.3A-1A समायोज्य
2. सामान्य काम करने की स्थिति
परिवेश का तापमान: -5 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस
सापेक्ष तापमान: %70%
वायुमंडलीय दबाव: 86 ~ 106 केपीए
रेटेड काम वोल्टेज: 220V ± 10% 50/60 हर्ट्ज
3. पल्स जनरेटिंग यूनिट समकक्ष सर्किट
4. आउटपुट तरंग परिभाषा
वोल्टेज की लहर
बढ़त का समय: T1 = 1.67T = 1.2μs T 30%
अर्ध-शिखर समय: T2 = 50μs T 20%
