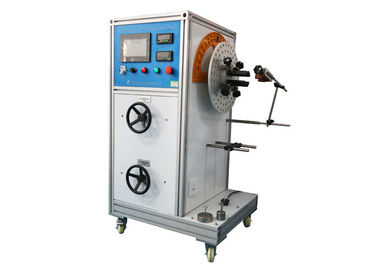

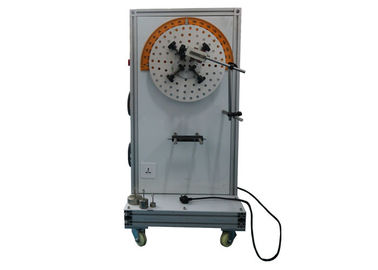

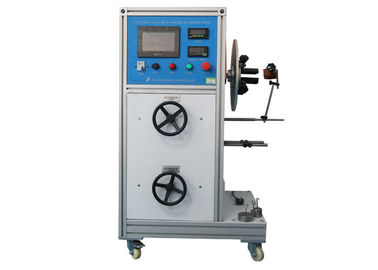

IEC60335-1 होम उपकरण फ्लेक्सिंग टेस्ट पीएलसी नियंत्रण के लिए 8 सिंगल स्टेशन उपकरण

IEC60335-1 चित्रा 8 घरेलू उपकरण फ्लेक्सिंग टेस्ट पीएलसी नियंत्रण के लिए एकल स्टेशन उपकरण

मानक:

आईईसी 60335-1 घरेलू और समान विद्युत उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएं खंड 23.3, खंड 25.14 और आंकड़ा 8, आईईसी 60335-2-23 घरेलू और समान विद्युत उपकरण - सुरक्षा - भाग 2-23: उपकरणों के लिए विशेष आवश्यकताएं त्वचा या बालों की देखभाल खंड 11.101


मानक विवरण:
आईईसी 60335-1 खंड 23.3:
एक उपकरण के विभिन्न भाग जो सामान्य उपयोग में या उपयोगकर्ता रखरखाव के दौरान एक-दूसरे के सापेक्ष स्थानांतरित हो सकते हैं, विद्युत कनेक्शन और आंतरिक कंडक्टरों को अनुचित तनाव नहीं देंगे, जिसमें अर्थिंग निरंतरता प्रदान करने वाले भी शामिल हैं।लचीली धातु की नलियों से उनके भीतर निहित कंडक्टरों के इन्सुलेशन को नुकसान नहीं होगा।तारों की सुरक्षा के लिए ओपन-कॉइल स्प्रिंग्स का उपयोग नहीं किया जाना चाहिए।यदि एक कुंडलित स्प्रिंग, जिसके घुमाव एक-दूसरे को स्पर्श करते हैं, का उपयोग इस उद्देश्य के लिए किया जाता है, तो कंडक्टरों के इन्सुलेशन के अलावा पर्याप्त इन्सुलेटिंग लाइनिंग होनी चाहिए।

निरीक्षण और निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है।

यदि सामान्य उपयोग में फ्लेक्सिंग होता है, तो उपकरण को उपयोग की सामान्य स्थिति में रखा जाता है और इसे रेटेड वोल्टेज पर आपूर्ति की जाती है और सामान्य ऑपरेशन के तहत संचालित किया जाता है।

जंगम भाग को पीछे और आगे ले जाया जाता है, ताकि कंडक्टर को निर्माण द्वारा अनुमत सबसे बड़े कोण के माध्यम से फ्लेक्स किया जा सके, फ्लेक्सिंग की दर 30 प्रति मिनट हो।फ्लेक्सिंग की संख्या है
-10 000, सामान्य उपयोग के दौरान फ्लेक्स किए गए कंडक्टरों के लिए;
−100, उपयोगकर्ता रखरखाव के दौरान लचीले कंडक्टरों के लिए।

उपकरण को इस हद तक क्षतिग्रस्त नहीं किया जाएगा कि इस मानक का अनुपालन बिगड़ा हो और यह आगे के उपयोग के लिए उपयुक्त हो।विशेष रूप से, वायरिंग और उसके कनेक्शन 16.3 की विद्युत शक्ति परीक्षण का सामना करेंगे, परीक्षण वोल्टेज को 1 000 V तक कम किया जा रहा है और
केवल जीवित भागों और सुलभ धातु भागों के बीच लागू होता है।इसके अलावा, उपकरण के मुख्य भाग और चल भाग के बीच आंतरिक तारों के किसी भी कंडक्टर के 10% से अधिक तार नहीं तोड़े जाने चाहिए।हालांकि, यदि वायरिंग ऐसे सर्किटों की आपूर्ति करती है जो 15 W से अधिक की खपत नहीं करते हैं, तो 30% से अधिक स्ट्रैंड्स को तोड़ा नहीं जाएगा।


आईईसी 60335-1 खंड 25.14:
आपूर्ति कॉर्ड के साथ प्रदान किए गए उपकरण और जिन्हें संचालन के दौरान स्थानांतरित किया जाता है, का निर्माण किया जाएगा ताकि आपूर्ति कॉर्ड को अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से संरक्षित किया जा सके जहां यह उपकरण में प्रवेश करता है।

निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है जो एक ऐसे उपकरण पर किया जाता है जिसमें एक ऑसिलेटिंग सदस्य होता है जैसा कि चित्र 8 में दिखाया गया है।

उपकरण का वह भाग जिसमें इनलेट खोलना शामिल है, दोलन करने वाले सदस्य के लिए तय किया गया है, ताकि जब आपूर्ति कॉर्ड अपनी यात्रा के बीच में हो, तो कॉर्ड की धुरी जहां यह कॉर्ड गार्ड या इनलेट में प्रवेश करती है, लंबवत होती है और इसके माध्यम से गुजरती है दोलन की धुरी।फ्लैट डोरियों के खंड की प्रमुख धुरी दोलन की धुरी के समानांतर होगी।

कॉर्ड को लोड किया जाता है ताकि लगाया गया बल हो
- 10 एन, 0,75 मिमी² से अधिक के नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले डोरियों के लिए;
- 5 एन, अन्य डोरियों के लिए।

दूरी X, जैसा कि चित्र 8 में दिखाया गया है, दोलन की धुरी और उस बिंदु के बीच जहां कॉर्ड या कॉर्ड गार्ड उपकरण में प्रवेश करता है, समायोजित किया जाता है ताकि जब दोलन करने वाला सदस्य अपनी पूरी सीमा से आगे बढ़े, तो कॉर्ड और लोड न्यूनतम पार्श्व बना दें गति।

दोलन करने वाले सदस्य को 90° (ऊर्ध्वाधर के दोनों ओर 45°) के कोण से घुमाया जाता है, Z प्रकार के अनुलग्नकों के लिए फ्लेक्सिंग की संख्या 20 000 और अन्य अनुलग्नकों के लिए 10 000 है। फ्लेक्सिंग की दर 60 प्रति मिनट है।

जब तक एक फ्लैट कॉर्ड फिट नहीं किया जाता है, तब तक कॉर्ड और उससे जुड़े हिस्सों को फ्लेक्सिंग की आधी संख्या के बाद 90 ° के कोण से घुमाया जाता है।

परीक्षण के दौरान, कंडक्टरों को रेटेड वोल्टेज पर आपूर्ति की जाती है और उपकरण के रेटेड वर्तमान के साथ लोड किया जाता है।अर्थिंग कंडक्टर से करंट प्रवाहित नहीं होता है।

परीक्षण का परिणाम नहीं होगा
- कंडक्टरों के बीच एक शॉर्ट सर्किट, जैसे कि करंट उपकरण के रेटेड करंट के दोगुने के बराबर मान से अधिक हो;
- किसी भी कंडक्टर के 10% से अधिक तारों का टूटना;
- कंडक्टर को उसके टर्मिनल से अलग करना;
- किसी भी कॉर्ड गार्ड को ढीला करना;
- कॉर्ड या कॉर्ड गार्ड को नुकसान जो इस मानक के अनुपालन को बाधित कर सकता है;
- टूटे हुए तार इन्सुलेशन को छेदते हैं और सुलभ हो जाते हैं।

आईईसी 60335-2-23 क्लॉज 11.101:

एक कुंडा कनेक्शन को शामिल करने वाले उपकरण उनके प्रमुख अक्ष क्षैतिज, आपूर्ति कॉर्ड लंबवत रूप से लटके हुए होते हैं।आपूर्ति कॉर्ड पर 1 N का पुल बल लगाया जाता है।

उपकरण को रेटेड वोल्टेज पर आपूर्ति की जाती है, करंट रेटेड करंट का 1,25 गुना होता है।

उपकरण को लगभग ५० r/मिनट की दर से अपनी प्रमुख धुरी के बारे में घुमाया जाता है, हर २० चक्कर में रोटेशन की दिशा उलट जाती है।परीक्षण 1500 क्रांतियों के लिए किया जाता है।

स्लाइडिंग संपर्कों का तापमान वृद्धि 65 K से अधिक नहीं होनी चाहिए।

आईईसी 60335-2-23 खंड 25.101:

उपकरण के सामान्य उपयोग के लिए कुंडा कनेक्शन पर्याप्त होंगे।

निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है।

उपकरण ११.१०१ में निर्दिष्ट शर्तों के तहत संचालित होता है, क्रांतियों की संख्या २०,००० तक बढ़ाई जा रही है।

इस परीक्षण के बाद, कुंडा कनेक्शन और आपूर्ति कॉर्ड आगे के उपयोग के लिए उपयुक्त होंगे।लाइव पुर्जे सुलभ नहीं होने चाहिए और उपकरण 16.3 की विद्युत शक्ति परीक्षण का सामना करेगा।

आवेदन:
इसका उपयोग यह जांचने के लिए किया जाता है कि छोटे घरेलू उपकरणों (जैसे कॉफी पॉट / इलेक्ट्रिक आयरन) और लैंप की आपूर्ति कॉर्ड अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से सुरक्षित है जहां यह उपकरण में प्रवेश करती है।

नमूना जांच:
छोटे घरेलू उपकरण, जैसे कॉफी पॉट, इलेक्ट्रिक आयरन, टोस्टर, ल्यूमिनेयर आदि।

पैरामीटर:


गुआंगज़ौ Hongce घरेलू उपकरणों (IEC60335) के लिए परीक्षण उपकरणों का एक पूरा सेट प्रदान करता है, हम विभिन्न मानकों और ग्राहकों की आवश्यकताओं के लिए संबंधित समाधान और उपकरण प्रदान कर सकते हैं, और प्रयोगशाला योजना और निर्माण के लिए उपकरण अनुरोध प्रदान कर सकते हैं।
कृपया लिंक पर क्लिक करें IEC60335 श्रृंखला उपकरण सूची.pdfआईईसी 60335 श्रृंखला परीक्षण उपकरण सूची के पूरे सेट प्राप्त करने के लिए।
